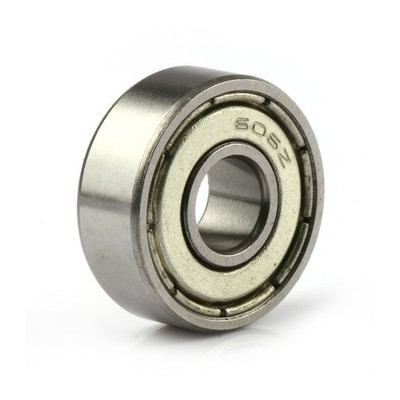

Cuscinetto 606ZZ, radiale a sfere, 6x17x6mm, schermi metallici ZZ
Cuscinetto a sfere per guida e rotazione precisa in piccoli motori, rulli, stampanti 3D o meccanismi leggeri. Dimensioni 6x17x6 mm, doppi schermi metallici ZZ per la protezione dalla polvere, attrito ridotto per buone velocità di rotazione, costruzione compatta e affidabile per un funzionamento fluido e duraturo.
Acquistando questo prodotto guadagni 0,25 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il cuscinetto 606ZZ è un cuscinetto radiale a sfere, con una singola corona di sfere e schermi metallici su entrambe le facce. Permette a un albero, a un perno con corpo non filettato o a un rullo di ruotare facilmente nella propria sede o nel proprio supporto, sostituendo l'attrito di strisciamento con l'attrito di rotolamento. È adatto per rulli di guida per nastro o filamento, piccoli meccanismi, robotica, stampanti 3D e altri gruppi meccanici leggeri.
Il cuscinetto ha diametro interno di 6 mm, diametro esterno di 17 mm e spessore di 6 mm, mentre il codice 606 indica la serie miniatura con foro da 6 mm. La sigla ZZ indica che entrambe le facce sono protette da schermi metallici, che impediscono l'ingresso della polvere grossolana e trattengono il grasso all'interno. Le sfere sono mantenute a distanza uguale da una gabbia, tra l'anello interno e quello esterno.
Tra le caratteristiche principali figurano i due anelli in acciaio, le sfere volventi, la gabbia, gli schermi metallici ZZ fissati sull'anello esterno e la sigla 606ZZ incisa sullo schermo. Si tratta di un componente meccanico passivo, senza alimentazione elettrica.
Specifiche:
Tipo: Cuscinetto radiale a sfere, una corona
Modello: 606ZZ
Diametro interno: 6 mm
Diametro esterno: 17 mm
Spessore: 6 mm
Protezione: Schermi metallici ZZ su entrambe le facce
Dimensioni: 6 x 17 x 6 mm
Utilizzo:
Prima del montaggio verificate che l'albero abbia 6 mm e corpo non filettato nella zona del cuscinetto, e che la sede abbia diametro di 17 mm e profondità di almeno 6 mm.
Pulite la sede e assicuratevi che il fondo sia piano, senza bave o residui di materiale.
Premete il cuscinetto in modo uniforme e diritto. Se lo inserite nella sede, premete solo sull'anello esterno. Se lo montate sull'albero, premete solo sull'anello interno.
Non applicate forza attraverso le sfere, perché il cuscinetto può essere danneggiato e farà rumore.
Fissate l'albero in direzione assiale con rondelle, distanziali o anello di sicurezza che toccano solo l'anello interno.
Non lavate il cuscinetto con solventi, perché si elimina il grasso interno e gli schermi ZZ non si smontano.
Dopo il montaggio, ruotate l'albero con le dita. Deve girare in modo fluido, senza rumore di stridio e senza punti di resistenza.
Per un buon fissaggio in una sede stampata in 3D, misurate il foro con un calibro e regolate la dimensione dopo la prima prova.
- Dimensioni
- 6 x 17 x 6 mm
- Modello
- 606ZZ
- Tipo
- Cuscinetto radiale a sfere, a una corona
- Spessore
- 6 mm
- Diametro esterno
- 17 mm
- Diametro interno
- 6 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (2) - Moderation della recensione
Este exact ce aveam nevoie pentru proiectul meu in derulare.
SUPER!!!
Il cuscinetto 606ZZ è un componente meccanico passivo, senza alimentazione, pin o programma, quindi il tutorial non utilizza alcuna scheda di sviluppo. Mostra come scegliere, montare e verificare il cuscinetto, passo dopo passo. Lo si usa per far girare facilmente un albero, una vite o una rotella, per esempio nei rulli di guida per nastro o filamento, in piccoli meccanismi, in robotica e nelle stampanti 3D.
Come funziona:
Il cuscinetto ha un anello interno e un anello esterno, e tra loro rotolano le sfere di acciaio, tenute a distanza uguale dalla gabbia. L'attrito di scorrimento tra albero e carcassa è sostituito con attrito di rotolamento, molto più piccolo. Per questo motivo l'albero gira facilmente e senza gioco eccessivo, e i componenti non si consumano a vicenda.
Gli schermi contrassegnati ZZ sono due dischi metallici, uno su ciascun lato. Impediscono l'ingresso della polvere grossa e trattengono il grasso all'interno. Non sono impermeabili all'acqua.
Il codice 606ZZ si legge così: 606 indica la serie miniatura con diametro interno di 6 mm, mentre ZZ indica schermi metallici su entrambi i lati. Prima del montaggio verificate tre dimensioni. Il diametro interno di 6 mm corrisponde a un albero o a una vite con corpo non filettato da 6 mm. Il diametro esterno di 17 mm corrisponde a una sede da 17 mm. Lo spessore di 6 mm è la profondità minima della sede.
Collegamento:
Il cuscinetto non si collega elettricamente. Si monta meccanicamente su un albero e in una sede, e la tabella mostra quale parte del cuscinetto corrisponde a quale componente.
| Pin del prodotto | Si collega a | Ruolo |
|---|---|---|
| Anello interno, 6 mm | Albero o vite con corpo non filettato da 6 mm | Gira insieme all'albero e lo sostiene radialmente. |
| Anello esterno, 17 mm | Sede da 17 mm nella carcassa o nella rotella | Resta fisso nella sede e trasmette il carico dalla carcassa. |
| Schermi ZZ, entrambi i lati | Lati frontali del cuscinetto | Proteggono le sfere e trattengono il grasso. |
Preparate la sede con profondità di almeno 6 mm, con fondo piano e pulito. Se la sede è più profonda, usate rondelle o distanziali che toccano solo l'anello interno.
Montate il cuscinetto premendo in modo uniforme e dritto. Se lo inserite nella sede, premete solo sull'anello esterno. Se lo montate sull'albero, premete solo sull'anello interno. La forza non deve passare attraverso le sfere, perché potrebbe segnarle e il cuscinetto farà rumore.
Configurazione:
Il cuscinetto non ha pulsanti, regolazioni o indicatori. Le uniche cose da stabilire sono l'accoppiamento con l'albero e con la sede e il modo di fissaggio assiale. La tabella le riassume.
| Parametro | Valore | Cosa controllare |
|---|---|---|
| Diametro albero | 6 mm | Il cuscinetto entra sull'albero con una leggera pressione e non ha gioco visibile. |
| Diametro sede | 17 mm | Il cuscinetto resta nella sede senza ruotare al suo interno. |
| Profondità sede | Minimo 6 mm | Il cuscinetto entra completamente, senza essere schiacciato sui bordi. |
| Fissaggio assiale | Rondelle, distanziali o anello di sicurezza | L'albero non scorre lateralmente e non poggia sull'anello esterno. |
Se la sede è stampata in 3D o fresata, misurate il foro con un calibro prima del montaggio. Per un foro stampato, un valore leggermente inferiore a 17 mm e una regolazione fine dopo la prima prova danno un fissaggio migliore rispetto a un foro troppo largo, in cui il cuscinetto gira.
Dopo il montaggio, ruotate l'albero con le dita. Deve girare in modo fluido, senza rumore di stridio e senza punti in cui si avverte resistenza. Se appaiono, smontate il cuscinetto e verificate che la sede sia dritta e pulita.
Il cuscinetto è lubrificato di fabbrica e gli schermi ZZ non si rimuovono. Non lavatelo con solventi, perché così eliminate il grasso all'interno.
Esempio di utilizzo:
L'esempio è una rotella libera che guida un filo o un nastro, montata su un albero da 6 mm in un supporto stampato in 3D. Vi servono il cuscinetto, una vite con corpo non filettato da 6 mm e lunghezza adatta, due rondelle e un dado.
Realizzate nella rotella una sede con diametro di 17 mm e profondità di 6 mm su una delle facce. Se volete incassare il cuscinetto su entrambe le facce, realizzate sedi su entrambi i lati, con una battuta tra di esse.
Premete il cuscinetto nella sede, mantenendo la pressione sull'anello esterno, fino a quando arriva sul fondo della sede. Deve restare fisso e non ruotare nella rotella.
Infilate la vite attraverso l'anello interno. Mettete una rondella su ciascun lato, in modo che le rondelle tocchino solo l'anello interno, non l'anello esterno né la rotella.
Stringete il dado fino a eliminare il gioco laterale, ma non oltre. La rotella deve girare libera e l'anello esterno deve ruotare senza attrito sulle rondelle.
Verificate il risultato facendo ruotare la rotella con il dito. Se gira in modo fluido e si ferma gradualmente, il montaggio è corretto. Se si ferma bruscamente, le rondelle toccano l'anello esterno o il dado è troppo stretto. Allentate leggermente il dado e verificate di nuovo.
Problemi frequenti:
Il cuscinetto fa rumore di stridio dopo il montaggio. La causa più comune è la pressione sull'anello sbagliato o una sede storta. Smontate il cuscinetto, pulite la sede e rimontatelo, premendo in modo dritto e solo sull'anello che entra in contatto con il componente.
Il cuscinetto gira nella sede. La sede è troppo larga. Usate una sede da 17 mm più stretta, un adesivo per fissaggio di cuscinetti o una nuova carcassa con tolleranza migliore.
L'albero ha gioco nel cuscinetto. L'albero è più sottile di 6 mm o è filettato nella zona del cuscinetto. Usate un albero con corpo non filettato da 6 mm o una boccola adatta.
Il cuscinetto si blocca o gira con fatica. Di solito le rondelle o la carcassa toccano l'anello esterno, oppure il dado è troppo stretto. Lasciate libero l'anello esterno e stringete il dado solo fino a eliminare il gioco.
Il cuscinetto fa rumore dopo un periodo di lavoro. Il grasso si è consumato o è stato lavato con solvente. Sostituite il cuscinetto, perché gli schermi ZZ non permettono una rilubrificazione normale.
Limitazioni e consigli:
Il cuscinetto è destinato a carichi radiali piccoli e medi in meccanismi leggeri. Non è impermeabile all'acqua e non è adatto ad ambienti con polvere fine, umidità o liquidi, dove serve un cuscinetto con guarnizioni in gomma.
Per una lunga durata di funzionamento, evitate urti e montaggi che premono sull'anello sbagliato, mantenete la sede pulita e non superate il carico per cui è progettato il meccanismo. Con lo stesso cuscinetto potete costruire rotelle di guida, tenditori per cinghie, supporti per alberi e meccanismi articolati per progetti stampati in 3D o di robotica.
