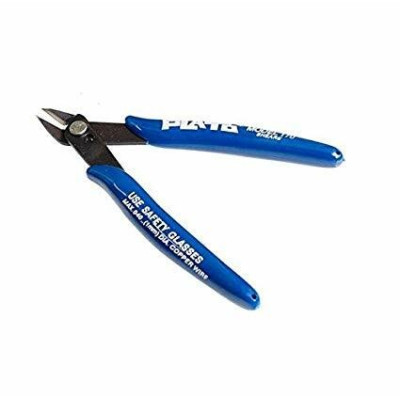

Pinza tagliafili PLATO 170, taglio a filo, rame max 1mm, 131mm
Pinza per il taglio preciso dei fili di rame fino a 1 mm di diametro, ideale per l'elettronica e i lavori di cablaggio fine. Offre un taglio pulito con sforzo ridotto, punta sottile per l'accesso in spazi stretti, costruzione robusta per l'uso ripetuto e impugnature ergonomiche per controllo e comfort.
Acquistando questo prodotto guadagni 0,58 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La pinza tagliafili PLATO 170 è un utensile manuale di precisione per accorciare i terminali dei componenti dopo la saldatura, per tagliare fili sottili di rame e per pulire piccole parti in plastica. Taglia a filo, con testa stretta e profilo sottile, e raggiunge facilmente le zone difficili da accedere di un circuito stampato, il che lo rende adatto al montaggio elettronico, alle riparazioni e al lavoro al banco.
Le lame lavorano per taglio di forbice, cioè passano una accanto all'altra come in una forbice, e non si urtano frontalmente. Il taglio richiede uno sforzo minore rispetto alle pinze che schiacciano il filo. La capacità massima di taglio è di 1 mm di diametro per il filo di rame, valore riportato anche sull'impugnatura. La lunghezza totale è di 131 mm.
Tra le caratteristiche principali figurano lame a taglio a filo, bracci incrociati uniti da un perno, impugnature con rivestimento morbido blu e ritorno automatico delle impugnature in posizione aperta dopo ogni taglio. Sull'impugnatura è riportato l'avviso USE SAFETY GLASSES. Lo strumento non necessita di alimentazione né di regolazioni.
Specifiche:
Modello: PLATO 170
Tipo: Pinza tagliafili a taglio a filo, con taglio a forbice
Capacità di taglio: Filo di rame, diametro massimo 1 mm
Profilo lame: Sottile, a taglio a filo
Impugnature: Con rivestimento morbido, con ritorno automatico
Colore impugnature: Blu
Dimensioni: 131 mm
Layout:
| Elemento | Funzione |
|---|---|
| Lame di taglio | Tagliano il filo per taglio a forbice. Hanno una faccia piana e una leggermente smussata. La faccia piana si orienta verso il pezzo che rimane, ad esempio verso la scheda di circuito. |
| Perno di articolazione | Unisce i due bracci incrociati e svolge il ruolo di articolazione. Deve essere ben serrato, senza gioco laterale. |
| Bracci | Trasmettono la forza dall'impugnatura alle lame. I bracci lunghi delle impugnature e le lame corte, vicine al perno, aumentano la forza di taglio. |
| Impugnature con rivestimento | Assicurano una presa comoda e tornano automaticamente in posizione aperta dopo ogni taglio. |
| Iscrizioni sull'impugnatura | Riportano il modello PLATO 170, il limite di taglio per il rame di 1 mm di diametro e l'avviso USE SAFETY GLASSES. |
Utilizzo:
Indossate occhiali di protezione prima di ogni taglio, perché i terminali tagliati possono schizzare ad alta velocità.
Prima dell'uso verificate che il perno sia serrato, che le impugnature non abbiano gioco laterale e che le lame si chiudano completamente, senza spiraglio di luce tra loro.
Orientate la faccia piana delle lame verso il pezzo che rimane, ad esempio verso la scheda, e la faccia smussata verso l'estremità che si allontana. In questo modo il taglio risulta quasi a livello della saldatura.
Posizionate le lame perpendicolari al filo o al terminale del componente, a 1 - 2 mm sopra la saldatura, poi stringete le impugnature con decisione, in un unico movimento. Non ruotate e non strappate la pinza.
Non tagliate fili di rame più spessi di 1 mm né materiali duri come filo d'acciaio, viti o corda di pianoforte, perché le lame si deformano o si scheggiano.
Non usate la pinza su conduttori sotto tensione.
Coprite con il dito o con un pezzo di cartone l'estremità che viene tagliata e orientate il taglio verso un angolo libero del banco, poi raccogliete le estremità tagliate, perché possono provocare cortocircuiti se restano sulla scheda.
