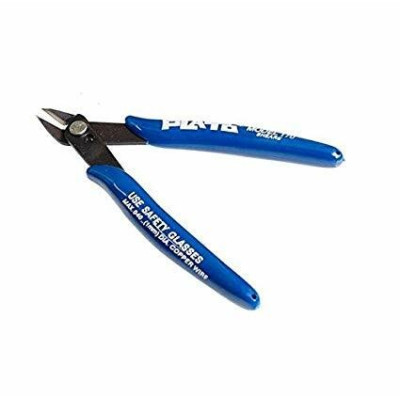

PLATO 170 oldalcsípő fogó, lapos vágás, réz max. 1 mm, 131 mm

Ez a bemutató azt mutatja be, hogyan kell üzembe helyezni és használni a PLATO 170 vágófogót. Ez egy kézi szerszám, ezért nincs szüksége tápellátásra, programra vagy panelre. Közvetlenül kézzel, a munkapadnál használható.

A fogó tőre vágó kialakítású, keskeny fejjel és kis pengékkel. Lábak lerövidítésére szolgál forrasztás után, vékony rézhuzalok vágására és kis műanyag alkatrészek tisztítására. A nyélen fel van tüntetve a vágási határ: legfeljebb 1 mm átmérőjű réz.

Működése:

A fogónak két keresztezett karja van, amelyeket egy szegecs köt össze, és ez játssza a csukló szerepét. Mindkét karnak az egyik végén penge, a másik végén nyél található. Amikor összeszorítja a nyeleket, a pengék közelebb kerülnek egymáshoz, és a köztük lévő huzalt átvágják, mint egy ollóval. A pengék egymás mellett haladnak el, nem ütköznek frontálisan, ezért a vágáshoz szükséges erő kisebb.

A vágóerő emelőkar-hatás révén nő. A kézben kifejtett erő megszorzódik a nyél karjának és a penge karjának hosszúsági arányával, mindkettőt a szegecstől mérve: F vágás = F kéz x (L nyél / L penge). Példaként: ha a nyél karja 8-szor hosszabb a penge karjánál, akkor a kézben kifejtett 20 N erő vágáskor körülbelül 160 N-ra növekszik. Ennek a fogónak a valódi áttétele nincs megadva, a példa csak az elvet mutatja. Ezért hosszúak a nyelek, a pengék pedig rövidek és közel vannak a szegecshez.

Az 1 mm-es határ egy kerek rézhuzalnak felel meg. A keresztmetszet területe pi x (d / 2) x (d / 2) = 3.14 x 0.5 x 0.5, azaz körülbelül 0.79 mm², ami nagyjából 18 AWG-nek felel meg. Egy 2.54 mm-es tűsor-pin keresztmetszete 0.64 mm négyzet, átlója pedig 0.64 x 1.41, azaz körülbelül 0.9 mm. Ez a határ alatt van, így problémamentesen levágható. A vastagabb vagy keményebb huzal meghaladja a pengék teherbírását és károsítja azokat.

Csatlakoztatás:

Ehhez a termékhez semmit sem kell csatlakoztatni. A fogónak nincs tápellátása, csatlakozótűje vagy interfésze. Első használat előtt csak ellenőrizze, hogy a szegecs meg van húzva, a pengék teljesen záródnak, és a nyelek nem mozognak oldalirányban.

Beállítás:

A fogón nincsenek szabályozók, gombok vagy kapcsolók. Az előkészítés néhány ellenőrzésből és a vágható anyagok kiválasztásából áll. Az alábbi sorrendben járjon el.

Vegyen fel védőszemüveget. A nyélen a USE SAFETY GLASSES figyelmeztetés olvasható, a levágott végek nagy sebességgel repülhetnek, és a szembe kerülhetnek.

Zárja be a fogót úgy, hogy közte nincs alkatrész, és nézze fénybe. A pengéknek a vágóél teljes hosszában érintkezniük kell, rés nélkül. Ha fényt lát közöttük, ne vágjon vastag huzalt ezzel a fogóval.

Figyelje meg a pengék két oldalát. Az egyik sík, a másik enyhén le van élezve. A sík oldal a megmaradó alkatrész felé nézzen, például az áramköri lap felé, a lecsiszolt oldal pedig a leváló vég felé. Így a vágás közel a forraszték szintjén lesz.

Használati példa:

Tegyük fel, hogy egy modulra tűsort forrasztott, egy próbapanelre pedig egy 10 kOhm-os ellenállást, és a lábak erősen kiállnak a forrasztási oldalon. A cél az, hogy a forraszték fölött 1 - 2 mm-re rövidítse le őket, anélkül hogy károsítaná a panelt.

Fordítsa a panelt forrasztási oldalával felfelé, és stabilan helyezze a munkapadra. Vegyen fel védőszemüveget. A levágandó láb végét ujjával vagy egy darab kartonnal takarja le, hogy ne repüljön el.

Helyezze a fogót sík oldalával a panel felé. Pozícionálja a pengéket az első láb fölé, a forrasztás fölött 1 - 2 mm-re. A fogónak merőlegesnek kell lennie a lábra, nem ferdén.

Szorítsa össze a nyeleket határozottan, egyetlen mozdulattal. A láb rövid kattanással levágódik. Ne csavarja és ne rángassa a fogót, mert az oldalirányú erők megkarcolják a pengéket, és a panelről lehúzhatják a pad-et. Ismételje meg minden lábnál.

A végén ellenőrizze az eredményt. A vágásoknak tisztának és azonos magasságúaknak kell lenniük, a forrasztásoknak pedig épnek kell maradniuk. Gyűjtse össze a levágott végeket a munkapadról, mert ha a panelen maradnak, rövidre zárhatják az érintkezőket.

Gyakori problémák:

A huzal összelapul vagy meghajlik, és nem vágódik el. Az ok általában túl vastag vagy túl kemény huzal, például acél vagy 1 mm-nél vastagabb réz. Használjon erősebb fogót ehhez az anyaghoz, és ezt a fogót tartsa meg csak vékony huzalokhoz.

A vágás az egyik oldalon sima, a másikon pedig hegyes csúcs marad. Az ok az, hogy a pengék sík oldala a leváló vég felé volt fordítva. Forgassa el a fogót úgy, hogy a sík oldal a megmaradó alkatrész felé nézzen.

A pengék már nem záródnak teljesen, és a vékony huzalok átvágatlanok maradnak. Az ok a pengék kopása vagy kicsorbulása, általában túl kemény anyagok vágása után. Nézze meg a vágóélt fénynél. Ha nyomok látszanak rajta, csak nagyon vékony huzalokhoz használja a fogót, vagy cserélje ki.

A fogó karjai között játék van. Az ok a meglazult szegecs. Ellenőrizze, meg tudja-e óvatosan meghúzni. Ha nem, cserélje ki a fogót, mert a nagy játék rontja a vágás minőségét.

A levágott végek minden irányba repülnek. Az ok a huzalban lévő feszültség. Használjon védőszemüveget, a vágáskor a véget szabad munkapad-sarok felé irányítsa, és takarja le a lábat ujjal vagy kartondarabbal.

Korlátok és tanácsok:

A fogó legfeljebb 1 mm átmérőjű rézhuzalokhoz és kis műanyag alkatrészekhez készült. Nem alkalmas acélhoz, vastag huzalokhoz vagy feszültség alatt lévő vezetékekhez. Ne használja emelőként, kalapácsként vagy huzalok csavarására, mert a finom pengék könnyen megsérülnek.

Tartsa a fogót tisztán és szárazon, a nyeleket lazán nyitva vagy zárva, és a munkapadnál használja, külön a kemény anyagokhoz használt fogóktól. Így a vágóél sokáig éles marad, és a vágások tiszták és síkban maradnak.
