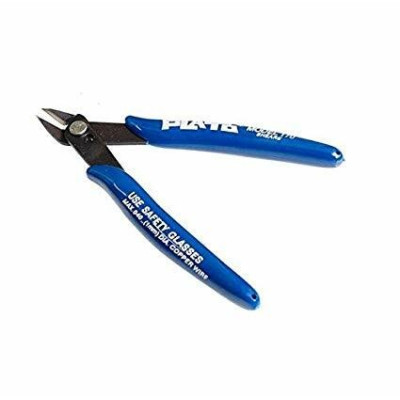

Cleste de taiere PLATO 170, taiere la ras, cupru max 1mm, 131mm
Cleste pentru taierea precisa a firelor de cupru pana la 1 mm diametru, ideal pentru electronica si lucrari de cablare fina. Ofera taiere curata cu efort redus, varf subtire pentru acces in zone inguste, constructie robusta pentru utilizare repetata, manere ergonomice pentru control si confort.
Expediere estimata: miercuri 11 noiembrie
Cumparand acest produs primesti 0,58 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Clestele de taiere PLATO 170 este o unealta manuala de precizie pentru scurtarea picioarelor componentelor dupa lipire, taierea firelor subtiri de cupru si curatarea pieselor mici de plastic. Taie la ras, cu capul ingust si profilul subtire, si ajunge usor in zonele greu accesibile ale unui cablaj, ceea ce il face potrivit pentru montaj electronic, reparatii si lucru la banc.
Lamele lucreaza prin forfecare, adica trec una pe langa alta, ca la o foarfeca, si nu se lovesc frontal. Taierea cere un efort mai mic decat la clestii care strivesc firul. Capacitatea maxima de taiere este de 1 mm diametru pentru firul de cupru, valoare inscriptionata si pe maner. Lungimea totala este de 131 mm.
Printre caracteristicile principale se numara lamele cu taiere la ras, bratele incrucisate unite printr-un nit, manerele cu invelis moale albastru si revenirea automata a manerelor in pozitia deschisa dupa fiecare taiere. Pe maner este inscriptionat avertismentul USE SAFETY GLASSES. Unealta nu are nevoie de alimentare sau de reglaje.
Specificatii:
Model: PLATO 170
Tip: Cleste de taiere la ras, cu taiere prin forfecare
Capacitate de taiere: Fir de cupru, maximum 1 mm diametru
Profil lame: Subtire, cu taiere la ras
Manere: Cu invelis moale, cu revenire automata
Culoare manere: Albastru
Dimensiuni: 131 mm
Layout:
| Element | Functie |
|---|---|
| Lame de taiere | Taie firul prin forfecare. Au o fata plana si una usor tesita. Fata plana se orienteaza spre piesa care ramane, de exemplu spre placa de circuit. |
| Nit de articulatie | Uneste cele doua brate incrucisate si joaca rolul de articulatie. Trebuie sa fie bine strans, fara joc lateral. |
| Brate | Transmit forta de la maner la lame. Bratele lungi ale manerelor si lamele scurte, apropiate de nit, cresc forta de taiere. |
| Manere cu invelis | Asigura priza confortabila si revin automat in pozitia deschisa dupa fiecare taiere. |
| Inscriptii de pe maner | Marcheaza modelul PLATO 170, limita de taiere pentru cupru de 1 mm diametru si avertismentul USE SAFETY GLASSES. |
Utilizare:
Puneti ochelari de protectie inainte de orice taiere, pentru ca papucii taiati pot sari cu viteza mare.
Verificati inainte de folosire ca nitul este strans, ca manerele nu au joc lateral si ca lamele se inchid complet, fara fanta de lumina intre ele.
Orientati fata plana a lamelor spre piesa care ramane, de exemplu spre placa, iar fata tesita spre capatul care se indeparteaza. Astfel taietura rezulta aproape la nivelul lipiturii.
Pozitionati lamele perpendicular pe fir sau pe piciorul componentei, la 1 - 2 mm deasupra lipiturii, apoi strangeti manerele ferm, intr-o singura miscare. Nu rasuciti si nu smuciti clestele.
Nu taiati fire de cupru mai groase de 1 mm si nici materiale dure precum sarma de otel, suruburi sau coarda de pian, pentru ca lamele se deformeaza sau se ciobesc.
Nu folositi clestele pe conductoare aflate sub tensiune.
Acoperiti cu degetul sau cu o bucata de carton capatul care se taie si indreptati taierea spre un colt liber al bancului, apoi stransi capetele taiate, pentru ca pot scurtcircuita contactele daca raman pe placa.
- Dimensiuni
- 131 mm
- Model
- PLATO 170
- Tip
- Cleste de taiere la ras, cu taiere prin forfecare
- Culoare
- Albastru
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (14) - Recenzii verificate
Buna ziua, Am cumparat o data ulterioara acest produs, si, a fost OK, frumos ambalat la blister, am spus: chiar merita o noua comanda, m-am pacalit, acum le-am primit vrac, manerele legate cu scotch!! Dezamagit.. Multumesc,
Multumit
5
Am cumparat acest produs si la prima folosire s-a rupt! Clestele pare lucrat serios,chiar daca pretul este destul de mic! Nu stiu daca a foat defect de fabricatie sau am avut eu ghinion insa nu m-am folosit deloc de el asa ca nu pot sa il recomand! Va multumesc!
Surprinzator de bun la pretul asta. Excelent pentru taieturi curate la terminale
Acest tutorial arata cum se pune in folosinta si cum se utilizeaza clestele de taiere PLATO 170. Este o unealta manuala, deci nu are nevoie de alimentare, de program sau de vreo placa. Se foloseste direct, cu mana, la banc.
Clestele taie la ras si are capul ingust cu lame mici. Se foloseste la scurtarea picioarelor componentelor dupa lipire, la taierea firelor subtiri de cupru si la curatarea pieselor mici de plastic. Pe maner este inscriptionata limita de taiere, cupru de maximum 1 mm diametru.
Cum functioneaza:
Clestele are doua brate incrucisate, unite printr-un nit care joaca rolul de articulatie. Fiecare brat are la un capat o lama si la celalalt un maner. Cand strangeti manerele, lamele se apropie si taie firul dintre ele, ca la o foarfeca. Lamele trec una pe langa alta si nu se lovesc frontal, de aceea efortul de taiere este mai mic.
Forta de taiere creste prin efectul de parghie. Forta din mana se inmulteste cu raportul dintre lungimea bratului manerului si lungimea bratului lamei, masurate de la nit: F taiere = F mana x (L maner / L lama). Ca exemplu, daca bratul manerului este de 8 ori mai lung decat cel al lamei, o forta de 20 N in mana ajunge la aproximativ 160 N la taiere. Raportul real al acestui cleste nu este specificat, iar exemplul arata doar principiul. De aceea manerele sunt lungi, iar lamele scurte si foarte apropiate de nit.
Limita de 1 mm corespunde unui fir rotund de cupru. Aria sectiunii este pi x (d / 2) x (d / 2) = 3.14 x 0.5 x 0.5, adica aproximativ 0.79 mm patrati, echivalent cu circa 18 AWG. Un pin de header de 2.54 mm are sectiune patrata de 0.64 mm, iar diagonala lui este 0.64 x 1.41, adica aproximativ 0.9 mm. Se afla sub limita si poate fi taiat fara probleme. Un fir mai gros sau mai dur depaseste capacitatea lamelor si le deterioreaza.
Conectare:
Pentru acest produs nu se conecteaza nimic. Clestele nu are alimentare, pini sau interfata. Inainte de prima folosire verificati doar ca nitul este strans, ca lamele se inchid complet si ca manerele nu au joc lateral.
Configurare:
Clestele nu are reglaje, butoane sau comutatoare. Pregatirea consta in cateva verificari si in alegerea materialelor care se pot taia. Procedati in ordinea de mai jos.
Puneti ochelari de protectie. Pe maner este inscriptionat avertismentul USE SAFETY GLASSES, iar capetele taiate pot sari cu viteza mare si pot ajunge in ochi.
Inchideti clestele fara nicio piesa intre lame si priviti prin lumina. Lamele trebuie sa se atinga pe toata lungimea taisului, fara fanta. Daca vedeti lumina intre ele, nu taiati fire groase cu acest cleste.
Observati cele doua fete ale lamelor. Una este plana, iar cealalta este usor tesita. Fata plana se pune spre piesa care ramane, de exemplu spre placa de circuit, iar fata tesita spre capatul care se indeparteaza. Astfel taietura rezulta aproape la nivelul lipiturii.
| Material | Se poate taia | Observatii |
|---|---|---|
| Fir de cupru pana la 1 mm | Da | Este limita inscriptionata pe maner. Taiati perpendicular pe fir. |
| Picioare de rezistoare, diode, condensatoare | Da | Taiati deasupra lipiturii, fara sa trageti de componenta. |
| Pini de header de 2.54 mm | Da | Diagonala pinului este sub 1 mm. Taiati intr-o singura miscare. |
| Fire flexibile cu izolatie subtire | Da | Taierea este curata daca firul este bine prins intre lame. |
| Coliere de plastic, resturi de plastic de la imprimarea 3D | Da | Doar pentru piese subtiri. Nu fortati. |
| Sarma de otel, suruburi, cuie, coarda de pian | Nu | Materialul este prea dur si lamele se ciobesc. |
| Fire de cupru mai groase de 1 mm | Nu | Depasesc limita de taiere si deformeaza lamele. |
| Conductoare sub tensiune | Nu | Unealta nu este destinata lucrului sub tensiune. |
Exemplu de utilizare:
Presupuneti ca ati lipit un header de pini pe un modul si un rezistor de 10 kOhm pe o placa de test, iar picioarele ies mult prin partea de lipituri. Scopul este sa le scurtati la 1 - 2 mm deasupra lipiturii, fara sa stricati placa.
Intoarceti placa cu partea de lipituri in sus si asezati-o stabil pe banc. Puneti ochelarii de protectie. Acoperiti cu degetul sau cu o bucata de carton capatul piciorului pe care il taiati, ca sa nu sara.
Asezati clestele cu fata plana spre placa. Pozitionati lamele peste primul picior, la 1 - 2 mm deasupra lipiturii. Clestele trebuie sa fie perpendicular pe picior, nu inclinat.
Strangeti manerele ferm si intr-o singura miscare. Piciorul se taie cu un clic scurt. Nu rasuciti si nu smuciti clestele, pentru ca fortele laterale zgarie lamele si pot smulge pad-ul de pe placa. Repetati pentru fiecare picior.
La final, verificati rezultatul. Taieturile trebuie sa fie curate si la aceeasi inaltime, iar lipiturile sa ramana intacte. Colectati capetele taiate de pe banc, pentru ca pot scurtcircuita contactele daca raman pe placa.
Probleme frecvente:
Firul se striveste sau se indoaie si nu se taie. Cauza este de obicei un fir prea gros sau prea dur, de exemplu otel sau cupru peste 1 mm. Folositi un cleste mai puternic pentru acel material si pastrati acest cleste doar pentru fire subtiri.
Taietura este neteda pe o parte, iar pe cealalta ramane un varf ascutit. Cauza este ca fata plana a lamelor a fost orientata spre capatul care se indeparteaza. Rotiti clestele, astfel incat fata plana sa fie spre piesa care ramane.
Lamele nu se mai inchid complet, iar firele subtiri raman netaiate. Cauza este uzura sau ciobirea lamelor, de obicei dupa taierea unor materiale prea dure. Verificati taisul la lumina. Daca are urme, folositi clestele doar la fire foarte subtiri sau inlocuiti-l.
Clestele are joc intre brate. Cauza este nitul slabit. Verificati daca il puteti strange cu grija. Daca nu, inlocuiti clestele, pentru ca un joc mare strica taierea.
Capetele taiate sar in toate directiile. Cauza este tensiunea din fir. Folositi ochelari de protectie, taiati cu capatul indreptat spre un colt liber de banc si acoperiti piciorul cu degetul sau cu o bucata de carton.
Limitari si sfaturi:
Clestele este destinat firelor de cupru de maximum 1 mm diametru si pieselor mici de plastic. Nu este potrivit pentru otel, pentru fire groase sau pentru conductoare sub tensiune. Nu il folositi ca pirghie, ca ciocan sau pentru rasucit fire, pentru ca lamele fine se deterioreaza usor.
Pastrati clestele curat si uscat, cu manerele deschise sau inchise usor, si dedicati-l lucrului la banc, separat de clestii pentru materiale dure. Astfel taisul ramane ascutit mult timp si taieturile raman curate si la ras.
