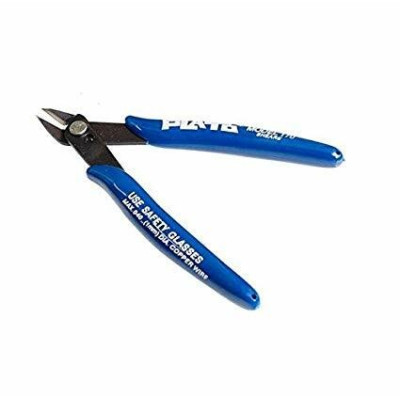

Seitenschneider PLATO 170, bündig schneidend, Kupfer max. 1 mm, 131 mm
Seitenschneider für präzises Schneiden von Kupferdrähten bis 1 mm Durchmesser, ideal für Elektronik und feine Verkabelungsarbeiten. Ermöglicht saubere Schnitte mit geringem Kraftaufwand, schmale Spitze für enge Bereiche, robuste Konstruktion für den wiederholten Einsatz und ergonomische Griffe für Kontrolle und Komfort.
Mit dem Kauf dieses Produkts erhalten Sie 0,58 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Seitenschneider PLATO 170 ist ein manuelles Präzisionswerkzeug zum Kürzen der Anschlussbeine von Bauteilen nach dem Löten, zum Schneiden dünner Kupferdrähte und zum Reinigen kleiner Kunststoffteile. Er schneidet bündig, hat einen schmalen Kopf und ein schlankes Profil und erreicht dadurch auch schwer zugängliche Stellen einer Leiterplatte. Damit eignet er sich für die Elektronikmontage, für Reparaturen und für Arbeiten am Arbeitsplatz.
Die Schneiden arbeiten nach dem Scherprinzip, das heißt sie gleiten aneinander vorbei wie bei einer Schere und stoßen nicht frontal aufeinander. Dadurch ist beim Schneiden weniger Kraft nötig als bei Zangen, die den Draht quetschen. Die maximale Schneidkapazität beträgt 1 mm Durchmesser für Kupferdraht, dieser Wert ist auch auf dem Griff aufgedruckt. Die Gesamtlänge beträgt 131 mm.
Zu den wichtigsten Merkmalen gehören bündig schneidende Schneiden, gekreuzte Schenkel, die durch einen Gelenkniet verbunden sind, Griffe mit blauem Softüberzug und die automatische Rückstellung der Griffe in die geöffnete Position nach jedem Schnitt. Auf dem Griff ist der Warnhinweis USE SAFETY GLASSES aufgedruckt. Das Werkzeug benötigt weder Stromversorgung noch Einstellungen.
Spezifikationen:
Modell: PLATO 170
Typ: Seitenschneider, bündig schneidend nach dem Scherprinzip
Schneidkapazität: Kupferdraht, maximal 1 mm Durchmesser
Schneidenprofil: Schlank, bündig schneidend
Griffe: Mit Softüberzug, mit automatischer Rückstellung
Grifffarbe: Blau
Abmessungen: 131 mm
Aufbau:
| Element | Funktion |
|---|---|
| Schneiden | Schneiden den Draht nach dem Scherprinzip. Sie haben eine flache Seite und eine leicht angeschrägte Seite. Die flache Seite wird zu dem Teil ausgerichtet, das verbleibt, zum Beispiel zur Leiterplatte. |
| Gelenkniet | Verbindet die beiden gekreuzten Schenkel und dient als Drehgelenk. Er muss fest angezogen sein, ohne seitliches Spiel. |
| Schenkel | Übertragen die Kraft von den Griffen auf die Schneiden. Die langen Schenkel der Griffe und die kurzen Schneiden nahe am Niet erhöhen die Schneidkraft. |
| Griffe mit Überzug | Sorgen für einen bequemen Halt und kehren nach jedem Schnitt automatisch in die geöffnete Position zurück. |
| Aufschriften am Griff | Kennzeichnen das Modell PLATO 170, die Schneidgrenze von 1 mm Durchmesser für Kupfer und den Warnhinweis USE SAFETY GLASSES. |
Anwendung:
Tragen Sie vor jedem Schnitt eine Schutzbrille, da abgeschnittene Drahtenden mit hoher Geschwindigkeit wegspringen können.
Prüfen Sie vor dem Gebrauch, ob der Niet fest sitzt, die Griffe kein seitliches Spiel haben und die Schneiden sich vollständig schließen, ohne Lichtspalt zwischen ihnen.
Richten Sie die flache Seite der Schneiden auf das Teil aus, das verbleibt, zum Beispiel auf die Platine, und die angeschrägte Seite auf das Ende, das sich entfernt. So liegt der Schnitt nahezu auf Höhe der Lötstelle.
Positionieren Sie die Schneiden senkrecht zum Draht oder zum Bauteilbein, 1 - 2 mm über der Lötstelle, und drücken Sie dann die Griffe in einer einzigen Bewegung fest zusammen. Verdrehen Sie die Zange nicht und bewegen Sie sie nicht ruckartig.
Schneiden Sie keine Kupferdrähte, die dicker als 1 mm sind, und auch keine harten Materialien wie Stahldraht, Schrauben oder Klaviersaiten, da sich die Schneiden verformen oder ausbrechen.
Verwenden Sie die Zange nicht an spannungsführenden Leitern.
Decken Sie das abzuschneidende Ende mit dem Finger oder einem Stück Karton ab und lenken Sie den Schnitt auf eine freie Ecke der Arbeitsfläche. Sammeln Sie danach die abgeschnittenen Enden wieder ein, denn wenn sie auf der Platine liegen bleiben, können sie Kontakte kurzschließen.
- Abmessungen
- 131 mm
- Modell
- PLATO 170
- Typ
- Bündig schneidender Seitenschneider mit Scherschnitt
- Farbe
- Blau
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (14) - Überprüfung der Moderation
Buna ziua, Am cumparat o data ulterioara acest produs, si, a fost OK, frumos ambalat la blister, am spus: chiar merita o noua comanda, m-am pacalit, acum le-am primit vrac, manerele legate cu scotch!! Dezamagit.. Multumesc,
Multumit
5
Am cumparat acest produs si la prima folosire s-a rupt! Clestele pare lucrat serios,chiar daca pretul este destul de mic! Nu stiu daca a foat defect de fabricatie sau am avut eu ghinion insa nu m-am folosit deloc de el asa ca nu pot sa il recomand! Va multumesc!
Surprinzator de bun la pretul asta. Excelent pentru taieturi curate la terminale
Dieses Tutorial zeigt, wie der Seitenschneider PLATO 170 in Betrieb genommen und verwendet wird. Es ist ein Handwerkzeug, daher benötigt er weder Stromversorgung, Programm noch Platine. Er wird direkt mit der Hand an der Werkbank benutzt.
Der Seitenschneider schneidet bündig und hat einen schmalen Kopf mit kleinen Schneiden. Er eignet sich zum Kürzen der Beinchen von Bauteilen nach dem Löten, zum Schneiden dünner Kupferdrähte und zum Säubern kleiner Kunststoffteile. Am Griff ist die Schneidgrenze aufgedruckt, Kupfer mit maximal 1 mm Durchmesser.
So funktioniert es:
Der Seitenschneider besteht aus zwei gekreuzten Armen, die durch einen Niet verbunden sind und als Gelenk dienen. Jeder Arm hat an einem Ende eine Schneide und am anderen einen Griff. Wenn Sie die Griffe zusammendrücken, nähern sich die Schneiden und trennen den Draht zwischen sich, ähnlich wie bei einer Schere. Die Schneiden gleiten aneinander vorbei und stoßen nicht frontal aufeinander, deshalb ist der Kraftaufwand beim Schneiden geringer.
Die Schneidkraft wird durch den Hebeleffekt verstärkt. Die Kraft der Hand wird mit dem Verhältnis aus der Länge des Griffarms und der Länge des Schneidenarms multipliziert, gemessen ab dem Niet: F Schneiden = F Hand x (L Griff / L Schneide). Beispielsweise erreicht eine Handkraft von 20 N bei einem Griffarm, der 8-mal länger ist als der Schneidenarm, etwa 160 N an der Schneide. Das tatsächliche Übersetzungsverhältnis dieses Seitenschneiders ist nicht angegeben, das Beispiel zeigt lediglich das Prinzip. Deshalb sind die Griffe lang und die Schneiden kurz und nah am Niet.
Die Grenze von 1 mm entspricht einem runden Kupferdraht. Die Querschnittsfläche beträgt pi x (d / 2) x (d / 2) = 3.14 x 0.5 x 0.5, also etwa 0.79 mm², was ungefähr 18 AWG entspricht. Ein Stiftleistenpin mit 2.54 mm hat einen quadratischen Querschnitt von 0.64 mm, seine Diagonale beträgt 0.64 x 1.41, also etwa 0.9 mm. Er liegt unter der Grenze und kann problemlos geschnitten werden. Ein dickerer oder härterer Draht übersteigt die Kapazität der Schneiden und beschädigt sie.
Anschluss:
Bei diesem Produkt wird nichts angeschlossen. Der Seitenschneider hat keine Stromversorgung, keine Pins und keine Schnittstelle. Prüfen Sie vor dem ersten Gebrauch nur, ob der Niet fest sitzt, ob sich die Schneiden vollständig schließen und ob die Griffe kein seitliches Spiel haben.
Einstellung:
Der Seitenschneider hat keine Regler, Tasten oder Schalter. Die Vorbereitung besteht aus einigen Kontrollen und der Auswahl der Materialien, die geschnitten werden können. Gehen Sie in der folgenden Reihenfolge vor.
Setzen Sie eine Schutzbrille auf. Auf dem Griff steht der Warnhinweis USE SAFETY GLASSES, denn abgeschnittene Enden können mit hoher Geschwindigkeit wegfliegen und in die Augen gelangen.
Schließen Sie den Seitenschneider ohne Gegenstand zwischen den Schneiden und halten Sie ihn gegen das Licht. Die Schneiden müssen entlang der gesamten Schneidkante aufeinanderliegen, ohne Spalt. Wenn Sie Licht zwischen ihnen sehen, schneiden Sie mit diesem Seitenschneider keine dicken Drähte.
Betrachten Sie die beiden Seiten der Schneiden. Eine ist flach, die andere ist leicht angeschliffen. Die flache Seite zeigt zum Teil, das bleibt, zum Beispiel zur Platine, und die angeschliffene Seite zum Ende, das sich entfernt. So entsteht der Schnitt nahezu auf Höhe der Lötstelle.
| Material | Schneidbar | Hinweise |
|---|---|---|
| Kupferdraht bis 1 mm | Ja | Das ist die auf dem Griff aufgedruckte Grenze. Rechtwinklig zum Draht schneiden. |
| Beinchen von Widerständen, Dioden, Kondensatoren | Ja | Oberhalb der Lötstelle schneiden, ohne am Bauteil zu ziehen. |
| Stiftleistenpins mit 2.54 mm | Ja | Die Diagonale des Pins liegt unter 1 mm. In einem einzigen Schnitt schneiden. |
| Flexible Litze mit dünner Isolierung | Ja | Der Schnitt ist sauber, wenn die Litze gut zwischen den Schneiden gehalten wird. |
| Kabelbinder aus Kunststoff, Reste vom 3D-Druck | Ja | Nur für dünne Teile. Nicht mit Gewalt arbeiten. |
| Stahldraht, Schrauben, Nägel, Klaviersaiten | Nein | Das Material ist zu hart und die Schneiden splittern aus. |
| Kupferdrähte dicker als 1 mm | Nein | Sie überschreiten die Schneidgrenze und verformen die Schneiden. |
| Spannungsführende Leiter | Nein | Das Werkzeug ist nicht für Arbeiten unter Spannung bestimmt. |
Anwendungsbeispiel:
Angenommen, Sie haben eine Stiftleiste auf ein Modul und einen Widerstand von 10 kOhm auf eine Testplatine gelötet, und die Beinchen ragen auf der Lötseite weit heraus. Ziel ist es, sie etwa 1 - 2 mm oberhalb der Lötstelle zu kürzen, ohne die Platine zu beschädigen.
Drehen Sie die Platine mit der Lötseite nach oben und legen Sie sie stabil auf die Werkbank. Setzen Sie die Schutzbrille auf. Decken Sie das Ende des Beinchens, das Sie schneiden, mit dem Finger oder einem Stück Karton ab, damit es nicht wegspringt.
Setzen Sie den Seitenschneider mit der flachen Seite zur Platine an. Positionieren Sie die Schneiden über dem ersten Beinchen, 1 - 2 mm oberhalb der Lötstelle. Der Seitenschneider muss senkrecht zum Beinchen stehen, nicht schräg.
Drücken Sie die Griffe fest und in einer einzigen Bewegung zusammen. Das Beinchen wird mit einem kurzen Klicken durchtrennt. Drehen oder reißen Sie nicht am Seitenschneider, denn seitliche Kräfte verkratzen die Schneiden und können das Pad von der Platine lösen. Wiederholen Sie den Vorgang für jedes Beinchen.
Kontrollieren Sie abschließend das Ergebnis. Die Schnitte müssen sauber und auf gleicher Höhe sein, und die Lötstellen müssen intakt bleiben. Sammeln Sie die abgeschnittenen Enden von der Werkbank auf, denn sie können Kontakte kurzschließen, wenn sie auf der Platine liegen bleiben.
Häufige Probleme:
Der Draht wird zusammengedrückt oder verbogen und nicht durchtrennt. Die Ursache ist meist ein zu dicker oder zu harter Draht, zum Beispiel Stahl oder Kupfer über 1 mm. Verwenden Sie für dieses Material eine kräftigere Zange und benutzen Sie diesen Seitenschneider nur für dünne Drähte.
Der Schnitt ist auf einer Seite glatt, auf der anderen bleibt eine scharfe Spitze. Die Ursache ist, dass die flache Seite der Schneiden zum Ende zeigte, das sich entfernt. Drehen Sie den Seitenschneider, sodass die flache Seite zum Teil zeigt, das bleibt.
Die Schneiden schließen sich nicht mehr vollständig, und dünne Drähte bleiben ungeschnitten. Die Ursache ist Verschleiß oder Ausbrechen der Schneiden, meist nach dem Schneiden zu harter Materialien. Prüfen Sie die Schneidkante im Licht. Wenn Spuren zu sehen sind, verwenden Sie den Seitenschneider nur noch für sehr dünne Drähte oder ersetzen Sie ihn.
Der Seitenschneider hat Spiel zwischen den Armen. Die Ursache ist ein gelockerter Niet. Prüfen Sie, ob Sie ihn vorsichtig nachziehen können. Wenn nicht, ersetzen Sie den Seitenschneider, denn ein großes Spiel beeinträchtigt den Schnitt.
Die abgeschnittenen Enden springen in alle Richtungen. Die Ursache ist die Spannung im Draht. Tragen Sie eine Schutzbrille, schneiden Sie mit dem Ende in Richtung einer freien Ecke der Werkbank und decken Sie das Beinchen mit dem Finger oder einem Stück Karton ab.
Einschränkungen und Tipps:
Der Seitenschneider ist für Kupferdrähte mit maximal 1 mm Durchmesser und kleine Kunststoffteile bestimmt. Er ist nicht geeignet für Stahl, dicke Drähte oder spannungsführende Leiter. Verwenden Sie ihn nicht als Hebel, als Hammer oder zum Verdrehen von Drähten, denn die feinen Schneiden werden dadurch leicht beschädigt.
Halten Sie den Seitenschneider sauber und trocken, mit leicht geöffneten oder leicht geschlossenen Griffen, und reservieren Sie ihn für die Arbeit an der Werkbank, getrennt von Zangen für harte Materialien. So bleibt die Schneide lange scharf und die Schnitte bleiben sauber und bündig.
