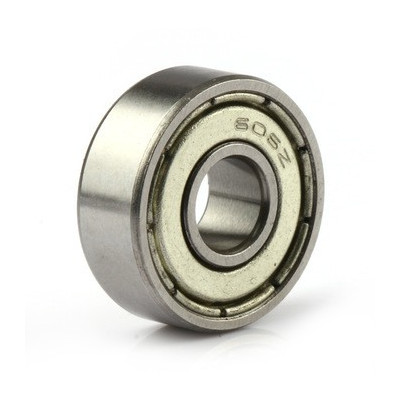

606ZZ csapágy, golyós radiális, 6x17x6 mm, fém ZZ védőlemezekkel
Golyós csapágy pontos vezetéshez és forgáshoz kis motorokban, görgőkben, 3D nyomtatókban vagy könnyű mechanizmusokban. Mérete 6x17x6 mm, kettős fém ZZ védőlemezei védelmet nyújtanak a por ellen, alacsony súrlódása jó fordulatszámot biztosít, kompakt és megbízható felépítése pedig egyenletes és tartós működést ad.
A termék megvásárlásával jár 0,25 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A 606ZZ csapágy egy golyós radiális csapágy, egy golyósorral és mindkét oldalán fém védőlemezekkel. Lehetővé teszi, hogy a tengely, a menet nélküli testű csavar vagy a görgő könnyen forogjon a házában vagy tartójában, a csúszósúrlódást gördülő súrlódással helyettesítve. Szalag- vagy filamentvezető görgőkhöz, kis mechanizmusokhoz, robotikához, 3D nyomtatókhoz és más könnyű mechanikus szerelvényekhez alkalmas.
A csapágy belső átmérője 6 mm, külső átmérője 17 mm, vastagsága 6 mm, a 606-os kód pedig a 6 mm furatú miniatűr sorozatot jelzi. A ZZ jelölés azt mutatja, hogy mindkét oldal fém védőlemezzel van ellátva, amely megakadályozza a nagyobb por behatolását és bent tartja a kenőanyagot. A golyókat egy kosár tartja egyenlő távolságban a belső és a külső gyűrű között.
A főbb jellemzők közé tartozik a két acélgyűrű, a gördülő golyók, a kosár, a külső gyűrűre rögzített ZZ fém védőlemezek és a védőlemezen gravírozott 606ZZ jelölés. Ez passzív mechanikus alkatrész, elektromos táplálás nélkül.
Specifikációk:
Típus: Egysoros golyós radiális csapágy
Modell: 606ZZ
Belső átmérő: 6 mm
Külső átmérő: 17 mm
Vastagság: 6 mm
Védelem: Fém ZZ védőlemezek mindkét oldalon
Méretek: 6 x 17 x 6 mm
Használat:
Beszerelés előtt ellenőrizze, hogy a tengely átmérője 6 mm, és a csapágy környezetében menet nélküli, a fészek átmérője pedig 17 mm, mélysége legalább 6 mm.
Tisztítsa meg a fészket, és győződjön meg arról, hogy az alja sík, forgácsoktól vagy anyagmaradéktól mentes.
Egyenletesen és egyenesen nyomja be a csapágyat. Ha fészekbe szereli, csak a külső gyűrűre nyomjon. Ha tengelyre szereli, csak a belső gyűrűre nyomjon.
Ne fejtsen ki erőt a golyókon keresztül, mert a csapágy megsérülhet, és zajt fog kelteni.
Rögzítse a tengelyt axiálisan alátétekkel, távtartókkal vagy biztosítógyűrűvel, amelyek csak a belső gyűrűt érintik.
Ne mossa a csapágyat oldószerben, mert ilyenkor kimosódik a belső kenőanyag, a ZZ védőlemezek pedig nem szedhetők szét.
Szerelés után forgassa meg a tengelyt ujjal. Simán kell forognia, csikorgó zaj és holtpontok nélkül.
Egy 3D nyomtatott fészekbe való jó illeszkedéshez mérje meg a furatot tolómérővel, és az első próba után igazítsa a méretet.
- Méretek
- 6 x 17 x 6 mm
- Modell
- 606ZZ
- Típus
- Radiális golyóscsapágy, egysoros
- Vastagság
- 6 mm
- Külső átmérő
- 17 mm
- Belső átmérő
- 6 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (2) - Vélemény moderálása
Este exact ce aveam nevoie pentru proiectul meu in derulare.
SUPER!!!
A 606ZZ csapágy egy passzív mechanikai alkatrész, táplálás, kivezetések vagy program nélkül, ezért az útmutató egyetlen fejlesztőkártyát sem használ. Lépésről lépésre bemutatja, hogyan kell kiválasztani, felszerelni és ellenőrizni a csapágyat. Arra használod, hogy egy tengely, csavar vagy görgő könnyen foroghasson, például szalag- vagy szálvezető görgőkben, kis mechanizmusokban, robotikában és 3D nyomtatókban.
Működés:
A csapágynak van belső gyűrűje és külső gyűrűje, közöttük gördülnek az acélgolyók, amelyeket a kalitka egyenlő távolságban tart. A tengely és a ház közötti csúszósúrlódást gördülési súrlódás váltja fel, ami sokkal kisebb. Emiatt a tengely könnyen forog és nincs nagy játéka, az alkatrészek pedig nem kopnak egymáson.
A ZZ jelöléssel ellátott árnyékolások két fémlemezből állnak, egyet-egyet mindkét oldalon. Megakadályozzák a nagyobb por bejutását és bent tartják a kenőzsírt. Nem vízzáróak.
A 606ZZ kód így olvasható: a 606 a 6 mm belső átmérőjű miniatűr sorozat, a ZZ pedig azt jelenti, hogy mindkét oldalon fém árnyékolás van. Felszerelés előtt három méretet ellenőrizzen. A 6 mm-es belső átmérő egy 6 mm-es, menet nélküli testű tengelynek vagy csavarnak felel meg. A 17 mm-es külső átmérő egy 17 mm-es fészeknek felel meg. A 6 mm-es vastagság a fészek minimális mélysége.
Csatlakoztatás:
A csapágyat nem kell elektromosan csatlakoztatni. Mechanikusan szerelik fel tengelyre és fészekbe, a táblázat mutatja, melyik csapágyrész melyik alkatrészhez illik.
| Termékrész | Ehhez csatlakozik | Szerep |
|---|---|---|
| Belső gyűrű, 6 mm | 6 mm-es, menet nélküli testű tengely vagy csavar | A tengellyel együtt forog és sugárirányban támasztja meg. |
| Külső gyűrű, 17 mm | 17 mm-es fészek a házban vagy a görgőben | Szilárdan áll a fészekben és átveszi a terhelést a háztól. |
| ZZ árnyékolások, mindkét oldal | A csapágy oldalsó felületei | Védi a golyókat és bent tartja a kenőzsírt. |
Készítse elő a legalább 6 mm mély fészket, sík és tiszta aljjal. Ha a fészek mélyebb, használjon alátéteket vagy távtartókat, amelyek csak a belső gyűrűt érintik.
Egyenletesen és egyenesen préselje be a csapágyat. Ha a fészekbe helyezi, csak a külső gyűrűt nyomja. Ha tengelyre szereli, csak a belső gyűrűt nyomja. Az erő nem mehet át a golyókon, mert megjelölheti őket, és a csapágy zajos lesz.
Beállítás:
A csapágynak nincsenek gombjai, szabályzói vagy kijelzői. Csak két dolgot kell beállítania: a tengellyel és a fészekkel való illeszkedést, valamint az axiális rögzítés módját. A táblázat ezeket foglalja össze.
| Paraméter | Érték | Mire figyeljen |
|---|---|---|
| Tengely átmérő | 6 mm | A csapágy enyhe préseléssel felkerül a tengelyre, és nincs látható játéka. |
| Fészek átmérő | 17 mm | A csapágy a fészekben áll úgy, hogy abban nem forog. |
| Fészek mélység | Legalább 6 mm | A csapágy teljesen belefér, és a széleinél nincs összenyomva. |
| Axiális rögzítés | Alátétek, távtartók vagy biztosítógyűrű | A tengely nem csúszik oldalirányban és nem támaszkodik a külső gyűrűre. |
Ha a fészket 3D nyomtatják vagy marják, a szerelés előtt mérje meg a furatot tolómérővel. Nyomtatott furatnál a 17 mm-nél valamivel kisebb érték és az első próba utáni finomhangolás jobb rögzítést ad, mint egy túl tág furat, amelyben a csapágy forog.
Szerelés után forgassa a tengelyt ujjal. Simán kell forognia, csikorgó zaj nélkül, és nem szabad olyan helyet éreznie, ahol ellenállás van. Ha ilyen jelentkezik, szerelje ki a csapágyat, és ellenőrizze, hogy a fészek egyenes és tiszta-e.
A csapágy gyárilag zsírozott, a ZZ árnyékolások pedig nem vehetők le. Ne mossa oldószerrel, mert kimossa belőle a kenőzsírt.
Használati példa:
A példa egy szabadon forgó görgő, amely szálat vagy szalagot vezet, és egy 3D nyomtatott tartóban lévő 6 mm-es tengelyre van szerelve. Szüksége lesz csapágyra, egy megfelelő hosszúságú, 6 mm-es menet nélküli testű csavarra, két alátétre és egy anyára.
Készítsen a görgőben egy 17 mm átmérőjű és 6 mm mély fészket az egyik oldalon. Ha mindkét oldalról szeretné körbefogni a csapágyat, készítsen fészket mindkét oldalon, köztük egy peremmel.
Préselje a csapágyat a fészekbe, a nyomást a külső gyűrűn tartva, amíg az a fészek aljáig nem ér. Szilárdan kell állnia, és nem szabad forognia a görgőben.
Dugja át a csavart a belső gyűrűn. Tegyen egy-egy alátétet mindkét oldalra úgy, hogy az alátétek csak a belső gyűrűt érintsék, sem a külső gyűrűt, sem a görgőt.
Húzza meg az anyát addig, amíg meg nem szűnik az oldalirányú játék, de ne jobban. A görgőnek szabadon kell forognia, a külső gyűrűnek pedig súrlódás nélkül kell forognia az alátéteken.
Ellenőrizze az eredményt úgy, hogy ujjal megforgatja a görgőt. Ha simán forog és fokozatosan áll meg, a szerelés helyes. Ha hirtelen áll meg, az alátétek érintik a külső gyűrűt, vagy az anya túl szoros. Lazítsa meg kissé az anyát, és ellenőrizze újra.
Gyakori problémák:
A csapágy szerelés után csikorgó zajt ad. Gyakori oka, hogy a rossz gyűrűn préselték, vagy a fészek ferde. Szerelje ki a csapágyat, tisztítsa meg a fészket, és szerelje vissza, egyenesen nyomva, csak azon a gyűrűn, amelyik az alkatrésszel érintkezik.
A csapágy forog a fészekben. A fészek túl tág. Használjon szorosabb, 17 mm-es fészket, rögzítő csapágyragasztót vagy új házat jobb tűréssel.
A tengelynek játéka van a csapágyban. A tengely vékonyabb 6 mm-nél, vagy a csapágy területén menetes. Használjon 6 mm-es, menet nélküli testű tengelyt vagy megfelelő perselyt.
A csapágy beszorul vagy nehezen forog. Általában az alátétek vagy a ház érinti a külső gyűrűt, vagy az anya túl szoros. Hagyja szabadon a külső gyűrűt, és húzza meg az anyát csak addig, amíg a játék meg nem szűnik.
A csapágy zajos egy idő használat után. A kenőzsír elfogyott, vagy oldószerrel mosták ki. Cserélje ki a csapágyat, mert a ZZ árnyékolások nem teszik lehetővé a normál utánzsírozást.
Korlátok és tanácsok:
A csapágy kis és közepes sugárirányú terhelésekre készült könnyű mechanizmusokban. Nem vízálló, és nem alkalmas finom porral, nedvességgel vagy folyadékokkal teli környezetre, ahol gumitömítéses csapágyra van szükség.
Hosszú élettartam érdekében kerülje az ütéseket és a rossz gyűrűn történő préselést, tartsa tisztán a fészket, és ne lépje túl a mechanizmus terhelhetőségét. Ugyanezzel a csapággyal építhet görgőket, szíjfeszítőket, tengelytartókat és csuklós mechanizmusokat 3D nyomtatott vagy robotikai projektekhez.
