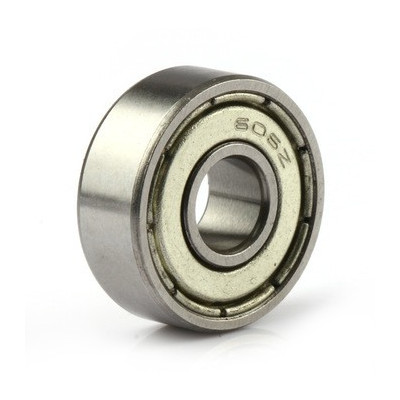

Lager 606ZZ, Radialkugellager, 6x17x6 mm, Metalldeckscheiben ZZ
Kugellager für präzise Führung und Drehung in kleinen Motoren, Rollen, 3D-Druckern oder leichten Mechanismen. Abmessungen 6x17x6 mm, beidseitige Metalldeckscheiben ZZ zum Schutz vor Staub, geringe Reibung für gute Drehzahlen, kompakte und zuverlässige Bauform für einen leichten und langlebigen Lauf.
Mit dem Kauf dieses Produkts erhalten Sie 0,25 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Lager 606ZZ ist ein Radialkugellager mit einer einzigen Kugelreihe und Metalldeckscheiben auf beiden Seiten. Es ermöglicht einer Welle, einer Schraube mit gewindefreiem Schaft oder einer Rolle, sich leicht im Gehäuse oder in ihrer Halterung zu drehen, und ersetzt die Gleitreibung durch Rollreibung. Es eignet sich für Führungsrollen für Band oder Filament, kleine Mechanismen, Robotik, 3D-Drucker und andere leichte mechanische Baugruppen.
Das Lager hat einen Innendurchmesser von 6 mm, einen Außendurchmesser von 17 mm und eine Dicke von 6 mm. Die Kennung 606 steht für die Miniaturreihe mit 6 mm Bohrung. Die Kennzeichnung ZZ zeigt, dass beide Seiten mit Metalldeckscheiben geschützt sind, die grobe Verschmutzung abhalten und das Fett im Inneren halten. Die Kugeln werden in gleichmäßigem Abstand von einem Käfig zwischen Innen- und Außenring geführt.
Zu den Hauptmerkmalen gehören die beiden Stahlringe, die Wälzkörper (Kugeln), der Käfig, die am Außenring befestigten Metalldeckscheiben ZZ und die auf der Scheibe eingravierte Kennzeichnung 606ZZ. Es handelt sich um ein passives mechanisches Bauteil ohne elektrische Versorgung.
Spezifikationen:
Typ: Radialkugellager, einreihig
Modell: 606ZZ
Innendurchmesser: 6 mm
Außendurchmesser: 17 mm
Dicke: 6 mm
Schutz: Metalldeckscheiben ZZ auf beiden Seiten
Abmessungen: 6 x 17 x 6 mm
Verwendung:
Prüfen Sie vor der Montage, ob die Welle einen Durchmesser von 6 mm und im Bereich des Lagers einen gewindefreien Schaft hat und ob die Aufnahme einen Durchmesser von 17 mm und eine Tiefe von mindestens 6 mm aufweist.
Reinigen Sie die Aufnahme und stellen Sie sicher, dass ihr Boden eben ist, ohne Grate oder Materialreste.
Drücken Sie das Lager gleichmäßig und gerade ein. Wenn Sie es in die Aufnahme einsetzen, drücken Sie nur auf den Außenring. Wenn Sie es auf die Welle montieren, drücken Sie nur auf den Innenring.
Üben Sie keine Kraft über die Kugeln aus, da das Lager dadurch beschädigt werden und Geräusche verursachen kann.
Sichern Sie die Welle in axialer Richtung mit Scheiben, Distanzhülsen oder Sicherungsringen, die nur den Innenring berühren.
Waschen Sie das Lager nicht in Lösungsmitteln, da dabei das Fett im Inneren entfernt wird und die Deckscheiben ZZ nicht demontiert werden können.
Drehen Sie nach der Montage die Welle mit den Fingern. Sie muss sich leicht drehen, ohne Schleifgeräusche und ohne Stellen mit Widerstand.
Für einen guten Sitz in einer 3D-gedruckten Aufnahme messen Sie die Bohrung mit einer Schieblehre und passen das Maß nach einem ersten Test an.
- Abmessungen
- 6 x 17 x 6 mm
- Modell
- 606ZZ
- Typ
- Radial-Kugellager, einreihig
- Dicke
- 6 mm
- Außendurchmesser
- 17 mm
- Innendurchmesser
- 6 mm
