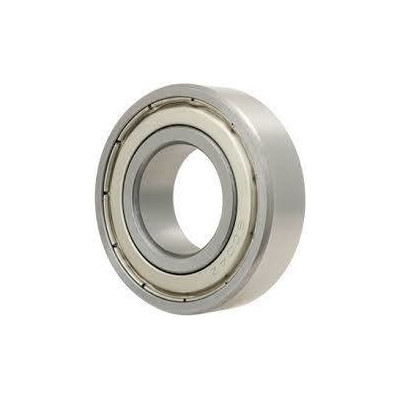

Kugellager 623ZZ, Radialkugellager, 3x10x4mm, mit Metalldeckscheiben
Miniatur-Radiallager für präzise Führung und leichte Drehung in kompakten Mechanismen, ideal für kleine Motoren, 3D-Drucker sowie Hobby- und Industrieanwendungen. Mit Metalldeckscheiben ZZ als Schutz vor Staub, stabiler Lauf bei hohen Drehzahlen, geringe Reibung und robuste Bauweise mit den Abmessungen 3x10x4 mm.
Shipping by Mittwoch 11 November
Mit dem Kauf dieses Produkts erhalten Sie 0,15 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Radialkugellager 623ZZ ist ein kompaktes Lager mit einer Kugelreihe und zwei Metalldeckscheiben. Es ermöglicht einer 3-mm-Welle eine leichte Drehung mit geringer Reibung und ohne Spiel. Es eignet sich für Führungs- und Spannrollen, Losräder, kleine Riemen- oder Zahnradgetriebe, Mechanismen mit 3-mm-Achsen, 3D-Drucker und Robotikprojekte.
Das Lager hat eine Bohrung von 3 mm, einen Außendurchmesser von 10 mm und eine Breite von 4 mm. Die Stahlkugeln rollen zwischen Innen- und Außenring ab und werden vom Käfig auf Abstand gehalten. Dadurch wird die Gleitreibung zwischen Welle und Gehäuse durch eine deutlich geringere Rollreibung ersetzt. Das Lager nimmt in erster Linie Radialkräfte auf und kann zusätzlich leichte Axialkräfte in beide Richtungen aufnehmen.
Zu den wichtigsten Merkmalen gehören der Innenring mit 3 mm Bohrung, der Außenring mit 10 mm, die Breite von 4 mm, die Stahlkugeln und die zwei Metalldeckscheiben ZZ. Diese decken die Kugeln auf beiden Seiten ab und schützen das Schmiermittel vor groben Partikeln. Das Lager ist passiv, hat keine elektrische Versorgung und wird direkt auf der Welle und im Sitz montiert.
Spezifikationen:
Modell: 623ZZ
Typ: Radialkugellager, einreihig
Abdichtung: Metalldeckscheiben ZZ auf beiden Seiten
Innendurchmesser (Bohrung): 3 mm
Außendurchmesser: 10 mm
Breite: 4 mm
Abmessungen: 3 x 10 x 4 mm
Verwendung:
Prüfen Sie mit einer Schieblehre, dass die Welle im Bereich des Lagers 3 mm misst und der Sitz 10 mm sowie eine Tiefe von mindestens 4 mm hat.
Reinigen Sie den Sitz von Rückständen und Graten, denn ein Kunststofffaden oder ein Span unter dem Lager kippt es und erzeugt Geräusche und Spiel.
Setzen Sie das Lager gerade in den Sitz und drücken Sie gleichmäßig auf den Außenring, zum Beispiel mit einem Rohrstück mit einem Durchmesser nahe 10 mm, bis es auf dem Grund des Sitzes anliegt.
Wenn das Lager auf die Welle montiert wird, drücken Sie nur auf den Innenring. Die Montagekraft wird auf den Ring aufgebracht, der fest im Bauteil sitzt, nicht auf den, der frei bleibt.
Drücken Sie nicht auf die Metalldeckscheiben und schlagen Sie nicht mit dem Hammer auf das Lager, da sich Kugeln und Laufbahnen verformen können.
Sichern Sie das Lager in Achsrichtung mit einem Absatz oder einer Scheibe, die sich nur auf dem Innenring abstützt, denn eine Scheibe, die den Außenring berührt, bremst die Drehung.
Drehen Sie Rolle oder Welle von Hand. Die Drehung muss gleichmäßig sein, ohne Schleifgeräusch, ohne harte Stellen und ohne spürbares Spiel, wenn Sie es leicht hin- und herbewegen.
Verwenden Sie das Lager nicht für große Lasten oder Stöße und lassen Sie es nicht in Flüssigkeiten oder feinem Staub liegen, da die Metalldeckscheiben das Innere nicht dicht abschließen.
Reinigen Sie das Lager nicht mit Lösungsmitteln und blasen Sie es nicht mit Druckluft aus, da das Schmiermittel aus dem Inneren herausgespült werden kann.
- Abmessungen
- 3 x 10 x 4 mm
- Modell
- 623ZZ
- Typ
- Radial-Kugellager, einreihig
- Außendurchmesser
- 10 mm
- Breite
- 4 mm
- Innendurchmesser
- 3 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Dieses Tutorial verwendet kein Entwicklungsboard und hat kein Programm. Das Lager 623ZZ ist ein passives mechanisches Bauteil, das durch korrekte Montage auf einer Welle und in einem Gehäuse in Betrieb genommen wird. Es ist ein Radialrillenkugellager mit einer Kugelreihe, mit 3 mm Bohrung, 10 mm Außendurchmesser und 4 mm Breite, wobei die beiden Metallscheiben (ZZ) die Kugeln auf beiden Seiten abdecken.
Es wird in kleinen Projekten eingesetzt, in denen eine Welle leichtgängig und ohne Spiel laufen muss, zum Beispiel bei Führungs- und Spannrollen in 3D-Druckern, bei Losrädern, bei kleinen Riemen- oder Zahnradgetrieben und in der Robotik.
Funktionsweise:
Das Lager hat zwei Ringe, einen inneren und einen äußeren, zwischen denen die Stahlkugeln laufen, die vom Käfig auf Abstand gehalten werden. Die Kugeln ersetzen die Gleitreibung zwischen Welle und Gehäuse durch eine wesentlich geringere Rollreibung. Deshalb dreht sich die Welle mit geringem Kraftaufwand und erwärmt sich nur wenig.
Welcher Ring stillsteht und welcher sich dreht, hängt von der Konstruktion ab. Üblicherweise dreht sich die Welle und der innere Ring dreht sich mit ihr, während der äußere Ring fest im Gehäuse sitzt. Bei einer Losrolle ist es umgekehrt: Der innere Ring steht fest auf einer Welle oder einer Schraube, und der äußere Ring dreht sich zusammen mit der Rolle.
Das Lager nimmt in erster Linie Radialkräfte auf, also Kräfte senkrecht zur Welle, wie etwa die Spannung eines Riemens. Es kann auch leichte Axialkräfte in beide Richtungen aufnehmen, aber eine große Axialkraft als einzige Belastung eines so kleinen Lagers sollte vermieden werden.
Die Passmaße sind die drei Hauptabmessungen: Die Bohrung von 3 mm passt auf eine Welle von 3 mm, der Außendurchmesser von 10 mm sitzt in einer Aufnahme von 10 mm, und die Breite von 4 mm bestimmt die minimale Tiefe der Aufnahme.
Die Umfangsgeschwindigkeit einer Rolle lässt sich mit der Formel v = pi x D x n / 60 abschätzen, wobei D der Rollendurchmesser in Metern, n die Drehzahl in Umdrehungen pro Minute und v die Geschwindigkeit am Umfang in m/s ist. Beispiel: Eine Rolle mit 16 mm Durchmesser (0.016 m), die 600 U/min macht, hat v = 3.1416 x 0.016 x 600 / 60, also ungefähr 0.5 m/s.
Die Metallscheiben ZZ schützen die Kugeln und das Schmierfett vor groben Partikeln. Sie dichten das Innere jedoch nicht ab, deshalb ist das Lager nicht dafür gedacht, in Flüssigkeiten oder in feinem, abrasivem Staub zu arbeiten.
Anschluss:
Das Lager hat keine Anschlüsse und wird nicht elektrisch versorgt. Die Tabelle zeigt, mit welchen Teilen des Projekts jeder Teil des Lagers in Kontakt kommt.
| Produktteil | Verbindung mit | Funktion |
|---|---|---|
| Innenring (Bohrung 3 mm) | Welle oder Stift mit 3 mm Durchmesser | Führt die Welle und dreht sich mit ihr oder steht still, je nach Konstruktion. |
| Außenring (Durchmesser 10 mm) | Aufnahme oder Gehäuse mit 10 mm Durchmesser | Befestigt das Lager im tragenden Teil oder dreht sich zusammen mit der Rolle. |
| Breite 4 mm | Tiefe der Aufnahme und Anlageschulter | Legt die Position des Lagers in Richtung der Welle fest. |
| Metallscheiben ZZ (beide Seiten) | Keine Verbindung | Schützen die Kugeln und das Schmierfett vor groben Partikeln. |
Es gibt keine Versorgungsspannung, keine Logikpegel und keine Ströme zu berücksichtigen. Das einzige Augenmerk gilt dem Umstand, dass die Montagekraft nicht durch die Kugeln geleitet werden darf.
Anwendungsbeispiel:
Das folgende Beispiel montiert das Lager 623ZZ in einer freilaufenden Führungsrolle, zum Beispiel für einen Riemen oder einen Faden, auf einem Stift mit 3 mm Durchmesser.
Prüfen Sie die Maße mit einer Schieblehre. Die Welle muss im Bereich, in dem das Lager sitzt, 3 mm haben, und die Aufnahme in der Rolle muss 10 mm Durchmesser und eine Tiefe von mindestens 4 mm haben. Bei 3D-gedruckten Teilen fallen Bohrungen oft etwas kleiner aus als im Modell, deshalb sollten Sie die gedruckte Aufnahme vor der Montage nachmessen.
Reinigen Sie die Aufnahme von Rückständen und Graten. Ein Faden aus Kunststoff oder ein Span unter dem Lager kann es schief stellen und Geräusche sowie Spiel verursachen.
Setzen Sie das Lager gerade am Sitz der Aufnahme an. Drücken Sie gleichmäßig auf den Außenring, zum Beispiel mit einer Hülse mit einem Durchmesser nahe 10 mm, bis das Lager auf dem Grund der Aufnahme aufliegt. Drücken Sie nicht auf die Metallscheibe und schlagen Sie das Lager nicht mit dem Hammer ein, da sich sonst die Kugeln und die Laufbahnen verformen können.
Wenn das Lager auf die Welle montiert wird, drücken Sie nur auf den Innenring. Die Regel ist einfach: Die Montagekraft wird auf den Ring aufgebracht, der im Teil fest sitzt, nicht auf den, der frei bleibt.
Führen Sie die Welle mit 3 mm Durchmesser durch die Bohrung und verwenden Sie dabei den glatten Abschnitt der Welle. Das Gewinde einer Schraube M3 ist keine ideale Führungsfläche, deshalb lassen Sie das Lager bei einer Schraube auf dem glatten Schaft laufen oder verwenden Sie einen kalibrierten Stift mit 3 mm Durchmesser.
Sichern Sie das Lager axial mit einer Schulter oder einer Scheibe, sodass es nur am Innenring anliegt. Eine Scheibe, die den Außenring berührt, bremst die Drehung.
Drehen Sie die Rolle von Hand. Sie muss leichtgängig laufen, ohne Schleifgeräusche, ohne harte Stellen und ohne spürbares Spiel, wenn Sie sie leicht hin und her bewegen. Sind alle drei Bedingungen erfüllt, ist die Montage korrekt und die Rolle kann im Projekt verwendet werden.
Häufige Probleme:
Das Lager läuft schwer oder schleift. Die übliche Ursache ist eine zu kleine Aufnahme oder eine zu dicke Welle, die die Ringe verspannen und das innere Spiel verringern. Weiten Sie die Aufnahme leicht auf oder kalibrieren Sie die Welle, und prüfen Sie danach erneut die Drehung.
Das Lager hat Spiel in der Aufnahme und dreht sich im Gehäuse. Die Aufnahme ist zu groß oder der Druck ist zu stark ausgefallen. Drucken Sie das Teil mit korrigiertem Maß neu oder fixieren Sie das Lager mit einem Tropfen Zylinderklebstoff, der nur auf den Außenring aufgetragen wird, fern von den Scheiben.
Das Lager steht nach der Montage schief. Die Ursache ist ein einseitiger Druck oder Rückstände in der Aufnahme. Nehmen Sie das Lager heraus, reinigen Sie die Aufnahme und montieren Sie es erneut, wobei Sie gleichmäßig auf den Außenring drücken.
Das Lager ist träge, nachdem es in Wasser oder Staub war. Die Metallscheiben dichten nicht ab, deshalb können Feuchtigkeit oder feine Partikel an die Kugeln gelangen. Ersetzen Sie das Lager und schützen Sie den Bereich vor Flüssigkeiten und Staub.
Die Welle vibriert oder wackelt. Prüfen Sie, ob die Welle gerade ist, ob das Lager senkrecht zu ihr steht und ob keine große Axialkraft vorhanden ist, die sie zu einer Seite drückt.
Grenzen und Tipps:
Es ist ein Lager mit kleinen Abmessungen, geeignet für geringe Lasten und leichte Mechanik. Verwenden Sie es nicht für große Lasten oder Stöße, etwa bei Rädern, die das Gewicht eines Fahrzeugs tragen.
Das Lager enthält Schmierfett im Inneren, und die Metallscheiben halten es an Ort und Stelle. Reinigen Sie das Lager nicht mit Lösungsmitteln und drehen Sie es nicht mit Druckluft, da sonst das Fett ausgespült werden kann oder die Kugeln bei zu hohen Drehzahlen ohne Schmierung laufen.
Für eine langlebige Montage verwenden Sie zwei Lager mit Abstand zueinander, wenn die Welle große Querkräfte aufnimmt. Bei langen oder stark belasteten Wellen wählen Sie ein größeres Lager.
