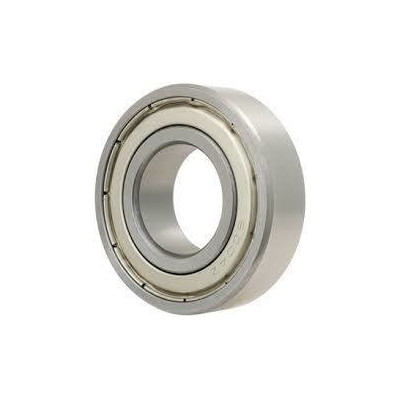

Cuscinetto 623ZZ, radiale a sfere, 3x10x4mm, con schermi metallici
Cuscinetto radiale miniaturizzato per guida precisa e rotazione fluida in meccanismi compatti, ideale in piccoli motori, stampanti 3D e applicazioni hobby e industriali. Dotato di schermi metallici ZZ per la protezione dalla polvere, funzionamento stabile ad alte velocità, attrito ridotto e costruzione durevole con dimensioni 3x10x4 mm.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,15 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il cuscinetto radiale a sfere 623ZZ è un cuscinetto di dimensioni ridotte, con una fila di sfere e due schermi metallici, che permette a un albero da 3 mm di ruotare facilmente, con attrito ridotto e senza gioco. È adatto per rulli di guida e di tensionamento, ruote libere, piccole trasmissioni a cinghia o a ingranaggi, meccanismi con alberi da 3 mm, stampanti 3D e progetti di robotica.
Il cuscinetto ha foro da 3 mm, diametro esterno di 10 mm e larghezza di 4 mm. Le sfere in acciaio rotolano tra l'anello interno e quello esterno e sono mantenute distanziate dalla gabbia, in modo che l'attrito di strisciamento tra albero e alloggiamento sia sostituito da un attrito di rotolamento molto più basso. Il cuscinetto sopporta in primo luogo carichi radiali e può sopportare anche carichi assiali leggeri, in entrambi i sensi.
Tra le caratteristiche principali figurano l'anello interno con foro da 3 mm, l'anello esterno da 10 mm, la larghezza di 4 mm, le sfere in acciaio e due schermi metallici ZZ, che coprono le sfere su entrambe le facce e proteggono il lubrificante dalle particelle grandi. Il cuscinetto è passivo, non ha alimentazione elettrica e si monta direttamente sull'albero e nella sede.
Specifiche:
Modello: 623ZZ
Tipo: Cuscinetto radiale a sfere, una fila di sfere
Tenuta: Schermi metallici ZZ su entrambe le facce
Diametro interno (foro): 3 mm
Diametro esterno: 10 mm
Larghezza: 4 mm
Dimensioni: 3 x 10 x 4 mm
Utilizzo:
Verificate con un calibro che l'albero abbia 3 mm nella zona del cuscinetto e che la sede abbia 10 mm e una profondità di almeno 4 mm.
Pulite la sede da residui e bave, perché un filo di plastica o una scheggia rimasta sotto il cuscinetto lo inclina e produce rumore e gioco.
Posizionate il cuscinetto dritto di fronte alla sede e premete uniformemente sull'anello esterno, ad esempio con un tubo di diametro vicino a 10 mm, fino a quando raggiunge il fondo della sede.
Se il cuscinetto va montato sull'albero, premete solo sull'anello interno. La forza di montaggio va applicata sull'anello che si adatta strettamente al pezzo, non su quello che rimane libero.
Non premete sugli schermi metallici e non colpite il cuscinetto con il martello, perché le sfere e le piste di rotolamento si possono deformare.
Bloccate il cuscinetto in direzione assiale con uno spallamento o con una rondella che appoggi solo sull'anello interno, poiché una rondella che tocca l'anello esterno frena la rotazione.
Ruotate la rotella o l'albero a mano. La rotazione deve essere fluida, senza rumore di stridio, senza punti duri e senza gioco avvertibile quando lo oscillate leggermente.
Non usate il cuscinetto per carichi elevati o urti e non lasciatelo in liquidi o in polvere fine, perché gli schermi metallici non chiudono ermeticamente l'interno.
Non lavate il cuscinetto con solventi e non lo fate girare con aria compressa, perché il lubrificante interno può essere eliminato.
- Dimensioni
- 3 x 10 x 4 mm
- Modello
- 623ZZ
- Tipo
- Cuscinetto radiale a sfere, una corona
- Diametro esterno
- 10 mm
- Larghezza
- 4 mm
- Diametro interno
- 3 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Questo tutorial non utilizza alcuna scheda di sviluppo e non ha programma. Il cuscinetto 623ZZ è un componente meccanico passivo, che entra in funzione con il montaggio corretto su un albero e in un alloggiamento. È un cuscinetto radiale a sfere, a una corona di sfere, con foro di 3 mm, diametro esterno di 10 mm e larghezza di 4 mm, e le due schermature metalliche (ZZ) coprono le sfere su entrambi i lati.
Viene utilizzato in piccoli progetti in cui un albero deve ruotare facilmente e senza gioco, ad esempio nei rulli di guida e di tensionamento delle stampanti 3D, nelle ruote folli, in piccole trasmissioni a cinghia o a ingranaggi e in robotica.
Come funziona:
Il cuscinetto ha due anelli, uno interno e uno esterno, e tra di essi ruotano le sfere in acciaio, mantenute a distanza dalla gabbia. Le sfere sostituiscono l'attrito di strisciamento tra albero e alloggiamento con un attrito di rotolamento, molto più ridotto. Per questo motivo l'albero gira con sforzo ridotto e si riscalda poco.
L'anello fisso e quello rotante si scelgono in base alla costruzione. Di solito l'albero ruota e l'anello interno ruota con esso, mentre l'anello esterno rimane fisso nell'alloggiamento. In un rullo folle è l'opposto: l'anello interno rimane fisso su un perno o su una vite, mentre l'anello esterno ruota insieme al rullo.
Il cuscinetto sopporta in primo luogo carichi radiali, cioè forze perpendicolari all'albero, come la tensione di una cinghia. Può sopportare anche carichi assiali leggeri, in entrambi i sensi, ma è meglio evitare che una forza assiale elevata sia l'unico carico su un cuscinetto così piccolo.
Le quote di accoppiamento sono le tre dimensioni principali: il foro di 3 mm si accoppia con un albero da 3 mm, il diametro esterno di 10 mm entra in una sede da 10 mm, e la larghezza di 4 mm determina la profondità minima della sede.
La velocità di rotazione di un rullo può essere stimata con la formula v = pi x D x n / 60, dove D è il diametro del rullo in metri, n è il numero di giri al minuto e v è la velocità periferica in m/s. Ad esempio, un rullo con diametro di 16 mm (0.016 m) che compie 600 giri/min ha v = 3.1416 x 0.016 x 600 / 60, cioè circa 0.5 m/s.
Le schermature metalliche ZZ proteggono le sfere e il lubrificante dalle particelle grandi. Non chiudono ermeticamente l'interno, quindi il cuscinetto non è progettato per lavorare immerso in liquidi o in polvere fine abrasiva.
Collegamento:
Il cuscinetto non ha pin e non si alimenta elettricamente. La tabella mostra con quali parti del progetto entra in contatto ciascun elemento del cuscinetto.
| Pin del prodotto | Si collega a | Ruolo |
|---|---|---|
| Anello interno (foro 3 mm) | Albero o asta con diametro di 3 mm | Guida l'albero e ruota insieme ad esso oppure rimane fisso, a seconda della costruzione. |
| Anello esterno (diametro 10 mm) | Sede o alloggiamento con diametro di 10 mm | Fissa il cuscinetto nel pezzo che lo sostiene oppure ruota insieme al rullo. |
| Larghezza 4 mm | Profondità della sede e spallamento di appoggio | Stabilisce la posizione del cuscinetto lungo la direzione dell'albero. |
| Schermature metalliche ZZ (entrambi i lati) | Non si collega | Protegge le sfere e il lubrificante dalle particelle grandi. |
Non ci sono alimentazione, livelli logici o correnti da considerare. L'unica attenzione è che la forza di montaggio non passi attraverso le sfere.
Esempio di utilizzo:
L'esempio seguente monta il cuscinetto 623ZZ in un rullo di guida folle, ad esempio per una cinghia o per un filo, su un'asta da 3 mm.
Verificate le quote con un calibro. L'albero deve avere 3 mm nella zona in cui entra il cuscinetto, mentre la sede nel rullo deve avere 10 mm e una profondità di almeno 4 mm. Nei pezzi stampati in 3D i fori risultano spesso un po' più piccoli rispetto al modello, quindi misurate la sede stampata prima del montaggio.
Pulite la sede da residui e bave. Un filo di plastica o una scheggia rimasta sotto il cuscinetto lo inclinerà e produrrà rumore e gioco.
Posizionate il cuscinetto dritto in corrispondenza della sede. Premete uniformemente sull'anello esterno, ad esempio con un tubo di diametro vicino a 10 mm, fino a quando il cuscinetto arriva sul fondo della sede. Non premete sulla schermatura e non colpite il cuscinetto con il martello, perché le sfere e le piste di rotolamento possono deformarsi.
Se il cuscinetto viene montato su un albero, premete solo sull'anello interno. La regola è semplice: la forza di montaggio va applicata all'anello che si accoppia stretto nel pezzo, non a quello che resta libero.
Inserite l'albero da 3 mm attraverso il foro, usando la parte liscia dell'albero. Il filetto di una vite M3 non è una superficie di guida ideale, quindi su una vite lasciate il cuscinetto sull'asta liscia oppure usate un'asta calibrata da 3 mm.
Bloccate assialmente il cuscinetto con uno spallamento o con una rondella, in modo che poggi solo sull'anello interno. Una rondella che tocca l'anello esterno frenerà la rotazione.
Ruotate il rullo a mano. Deve girare in modo fluido, senza rumore di stridio, senza punti duri e senza gioco percepibile quando lo muovete leggermente avanti e indietro. Se tutte e tre le condizioni sono soddisfatte, il montaggio è corretto e il rullo può essere usato nel progetto.
Problemi frequenti:
Il cuscinetto gira con difficoltà o stride. La causa comune è una sede troppo piccola o un albero troppo spesso, che stringono gli anelli e riducono il gioco interno. Allargate leggermente la sede o calibrate l'albero, poi ricontrollate la rotazione.
Il cuscinetto ha gioco nella sede e gira nell'alloggiamento. La sede è troppo grande oppure la stampa è venuta più larga. Ristampate il pezzo con la quota corretta oppure fissate il cuscinetto con una goccia di adesivo per fissaggio cilindrico, applicata solo sull'anello esterno, lontano dalle schermature.
Il cuscinetto è rimasto inclinato dopo il montaggio. La causa è una pressione da un solo lato oppure residui nella sede. Estraete il cuscinetto, pulite la sede e rimontatelo premendo uniformemente sull'anello esterno.
Il cuscinetto è lento dopo essere stato in acqua o nella polvere. Le schermature metalliche non chiudono ermeticamente, quindi umidità o particelle fini possono raggiungere le sfere. Sostituite il cuscinetto e proteggete la zona da liquidi e polvere.
L'albero vibra o oscilla. Verificate che l'albero sia dritto, che il cuscinetto sia perpendicolare ad esso e che non ci sia una forza assiale elevata che lo spinge da un lato.
Limiti e consigli:
È un cuscinetto di dimensioni ridotte, adatto a carichi piccoli e meccanismi leggeri. Non usatelo per carichi elevati o urti, ad esempio per ruote che sostengono il peso di un veicolo.
Il cuscinetto contiene lubrificante all'interno, e le schermature metalliche lo tengono al suo posto. Non lavate il cuscinetto con solventi e non lo fate girare con aria compressa, perché il grasso può uscire o le sfere possono ruotare a velocità troppo elevate senza lubrificazione.
Per un montaggio durevole, usate due cuscinetti distanziati tra loro quando l'albero sopporta forze laterali elevate, e per alberi lunghi o molto caricati scegliete un cuscinetto più grande.
