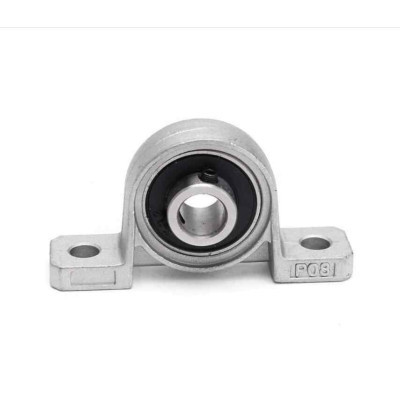

Cuscinetto a blocchetto KP-08, con base, per albero da 8 mm, corpo in lega di zinco, 42 mm tra i fori di fissaggio
Ideale per il sostegno e la guida precisa di un albero da 8 mm in applicazioni industriali e fai-da-te, questo cuscinetto a blocchetto con corpo a flangia offre un montaggio rapido e rigido, funzionamento fluido e stabile, maggiore protezione dalla polvere grazie alla sigillatura, e compatibilità con fissaggi a 42 mm per un facile allineamento in assiemi compatti.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,53 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il cuscinetto a blocchetto KP-08 è un supporto con base (pillow block) che combina un corpo in lega di zinco con un cuscinetto a sfere autoallineante, destinato al sostegno di un albero, di un perno o di una vite da 8 mm. Si utilizza alle estremità della vite trapezoidale T8, su alberi rotanti e meccanismi di trasmissione, su stampanti 3D, piccole macchine CNC e nastri trasportatori da laboratorio.
L'anello esterno del cuscinetto ha forma sferica e si inserisce in una sede di uguale forma nel corpo, in modo che il cuscinetto possa inclinarsi leggermente e compensare un piccolo disallineamento tra albero e supporto. L'anello interno ha un foro da 8 mm e si fissa sull'albero con una vite di bloccaggio. La distanza tra i due fori di fissaggio è di 42 mm, mentre l'albero si trova a metà di questa distanza.
Tra le caratteristiche principali figurano il corpo in lega di zinco con due alette di fissaggio, il cuscinetto a sfere sigillato con guarnizioni nere su entrambe le facce, l'anello interno prolungato con la vite di bloccaggio e la marcatura P08 sul corpo. Il prodotto è esclusivamente meccanico e non richiede alimentazione.
Specifiche:
Modello: KP08 (marcatura P08 sul corpo)
Diametro albero: 8 mm
Distanza tra i fori di fissaggio: 42 mm
Materiale del corpo: Lega di zinco
Tipo di cuscinetto: A sfere, sigillato, autoallineante
Bloccaggio sull'albero: Vite di bloccaggio sull'anello interno
Dimensioni: 55 x 13 x 28 mm
Layout:
| Elemento | Funzione |
|---|---|
| Corpo con alette di fissaggio | Sostiene il cuscinetto e si fissa sulla superficie di montaggio tramite due viti, con i fori distanti 42 mm l'uno dall'altro. |
| Fori di fissaggio (sinistra e destra) | Accolgono le viti che fissano il corpo al supporto e trasmettono al supporto il carico dell'albero. |
| Cuscinetto a sfere con guarnizioni nere | Guida l'albero e consente la rotazione libera. Le guarnizioni proteggono le sfere dalla polvere. |
| Anello esterno sferico | Consente una leggera inclinazione del cuscinetto nel corpo e compensa il disallineamento tra albero e supporto. Non si regola separatamente. |
| Foro dell'anello interno, 8 mm | Accoglie l'albero, il perno o la vite da 8 mm. |
| Vite di bloccaggio sull'anello interno | Serrata, fissa l'anello interno sull'albero e impedisce lo spostamento assiale. Allentata, consente di spostare il cuscinetto lungo l'albero. Si aziona con una piccola chiave a brugola. |
| Marcatura P08 | Indica il tipo di corpo e serve solo per l'identificazione. |
Utilizzo:
Misurate i fori di fissaggio con un calibro e scegliete viti e dadi adatti al loro diametro.
Segnate sul supporto la posizione dei fori a 42 mm l'uno dall'altro, con l'albero al centro, cioè a 21 mm da ciascun foro, poi forate. Nel montaggio con due cuscinetti, verificate che gli assi dei due siano sulla stessa linea.
Pulite l'albero dall'olio vecchio e dai trucioli, poi verificate che abbia il diametro di 8 mm e una superficie liscia, senza bave.
Partendo dalla vite di bloccaggio leggermente allentata, introducete l'albero attraverso il foro da 8 mm fino alla posizione desiderata. Nel montaggio con due cuscinetti, fate passare l'albero attraverso entrambi prima di serrare le viti di fissaggio.
Montate le viti di fissaggio con rondelle sotto la testa e serratele inizialmente solo leggermente. Ruotate l'albero a mano e lasciate che il cuscinetto si assesti da solo, poi serrate le viti in modo uniforme, un po' alla volta e a turno.
Non serrate le viti con forza eccessiva, perché la lega di zinco può fessurarsi.
Alla fine, serrate la vite di bloccaggio in senso orario fino a percepire resistenza, poi ancora un po', senza forza eccessiva. Ruotate di nuovo l'albero. Se gira in modo uniforme, senza bloccaggi, e l'anello interno non scivola più sull'albero, il montaggio è corretto.
Per risultati stabili, mantenete l'albero dritto e senza carichi radiali elevati, e per spostare il cuscinetto lungo l'albero allentate prima la vite di bloccaggio.
- Dimensioni
- 55 x 13 x 28 mm
- Modello
- KP08
- Tipo
- A sfere, sigillato, autoallineante
- Materiale della custodia
- Lega di zinco
- Diametro dell'albero
- 8 mm
- Distanza tra i fori di montaggio
- 42 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (4) - Moderation della recensione
bun
Corect
Corespunde scopului pentru care au fost achizitionati !
Se incadreaza in asteptarile mele
Il cuscinetto incapsulato KP-08 è un supporto a basamento (pillow block) per albero da 8 mm. Si tratta di un prodotto puramente meccanico, quindi questo tutorial mostra, passo dopo passo, come scegliere la posizione, come fissare l'alloggiamento e come bloccare l'albero.
Viene utilizzato nei progetti dei maker per sostenere le estremità di una vite trapezoidale T8, di un perno o di un albero rotante da 8 mm. Lo si trova spesso nelle stampanti 3D, nelle piccole macchine CNC, nei meccanismi di trasmissione e nei nastri trasportatori da laboratorio.
Come funziona:
Il prodotto è composto da due parti. La prima è l'alloggiamento in lega di zinco, con due alette di fissaggio. La seconda è un cuscinetto a sfere a tenuta, montato nell'alloggiamento. L'anello esterno del cuscinetto ha forma sferica e si appoggia in una sede di forma corrispondente nell'alloggiamento. Per questo motivo il cuscinetto può inclinarsi leggermente e trova da solo la posizione corretta, se l'albero non è perfettamente allineato con il supporto. L'anello interno ha il foro da 8 mm e una vite di bloccaggio che lo fissa sull'albero.
La distanza tra i due fori di fissaggio è di 42 mm, e l'albero si trova a metà di questa distanza, quindi a 21 mm da ciascun foro. Con questo valore si calcola la posizione dei fori sul supporto in cui si monta il cuscinetto. Se l'albero deve passare per un punto con coordinata X, i fori di fissaggio si praticano a X - 21 mm e a X + 21 mm.
Esempio per una vite T8 sostenuta alle due estremità, con gli assi dei due cuscinetti a 300 mm l'uno dall'altro. Per il primo cuscinetto, con asse a 0 mm, i fori si praticano a - 21 mm e a + 21 mm. Per il secondo, i fori si praticano a 300 - 21 = 279 mm e a 300 + 21 = 321 mm, misurati sulla stessa linea a partire dall'asse del primo.
Collegamento:
Il prodotto non si collega elettricamente, quindi non ci sono alimentazione né livelli logici. Il collegamento è meccanico, tra la superficie di montaggio, l'alloggiamento e l'albero. Nella tabella, al posto dei pin, ci sono gli elementi che si accoppiano.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Foro di fissaggio sinistro | Superficie di montaggio, tramite vite e dado | Fissa l'alloggiamento e riceve il carico trasmesso dall'albero. |
| Foro di fissaggio destro | Superficie di montaggio, tramite vite e dado | Fissa l'alloggiamento dall'altro lato, a 42 mm dal primo foro. |
| Foro interno dell'anello interno, 8 mm | Albero, perno o vite da 8 mm | Guida l'albero e permette la rotazione libera. |
| Vite di bloccaggio sull'anello interno | Albero da 8 mm | Fissa l'anello interno sull'albero, in modo che non scorra assialmente. |
Scegliete viti e dadi adatti al diametro dei fori di fissaggio e misurate i fori con un calibro prima di acquistare le viti. Per evitare la deformazione dell'alloggiamento, usate rondelle sotto la testa delle viti.
Pulsanti, regolazioni e indicatori:
| Elemento | Cosa fa | Come si usa |
|---|---|---|
| Vite di bloccaggio sull'anello interno | Stringe l'anello interno sull'albero e lo fissa nella posizione desiderata. | Si stringe con una piccola chiave a brugola, dopo aver inserito l'albero e allineato il cuscinetto. Si allenta per spostare il cuscinetto sull'albero. |
| Anello esterno sferico | Permette una leggera inclinazione del cuscinetto nell'alloggiamento e compensa il disallineamento. | Non si regola separatamente. Lasciatelo sistemare da solo, mentre la vite di bloccaggio è allentata e l'alloggiamento non è fissato saldamente. |
| Marcatura P08 sull'alloggiamento | Indica il tipo di alloggiamento. | Si usa solo per l'identificazione. |
Il prodotto non ha potenziometri, jumper, interruttori, LED né display. L'unico elemento da regolare è la vite di bloccaggio.
Per regolare la vite di bloccaggio, partite con la vite leggermente allentata, quanto basta per permettere all'anello interno di scorrere sull'albero. Inserite l'albero nel foro fino alla posizione desiderata e ruotatelo a mano per verificare che giri liberamente. Stringete la vite in senso orario fino a sentire resistenza, poi ancora un po', senza forza eccessiva. Ruotate di nuovo l'albero. Se gira in modo uniforme e l'anello interno non scorre più sull'albero, il bloccaggio è corretto.
Configurazione:
Questa sezione descrive il montaggio del cuscinetto. I parametri da verificare sono nella tabella seguente.
| Parametro | Valore | Cosa dovete verificare |
|---|---|---|
| Diametro albero | 8 mm | L'albero deve avere diametro di 8 mm e superficie liscia, senza bave. |
| Distanza tra i fissaggi | 42 mm | I fori sul supporto si praticano a questa distanza, misurata tra i centri dei fori. |
| Materiale alloggiamento | Lega di zinco | Non stringete le viti di fissaggio con forza elevata, per non incrinare l'alloggiamento. |
| Bloccaggio sull'albero | Vite di bloccaggio | Si stringe dopo l'allineamento. |
Segnate sul supporto le posizioni dei fori di fissaggio, a 42 mm l'uno dall'altro e con l'albero al centro, poi forate. Per due supporti, verificate che i due assi siano sulla stessa linea.
Pulite l'albero da olio vecchio e trucioli. Allentate la vite di bloccaggio del cuscinetto di mezzo giro.
Inserite l'albero nel foro da 8 mm. Nel montaggio con due cuscinetti, fate passare l'albero attraverso entrambi prima di stringere le viti di fissaggio.
Inserite le viti di fissaggio con rondelle, ma stringetele solo leggermente all'inizio. Ruotate l'albero a mano e lasciate che il cuscinetto si assesti da solo. Poi stringete le viti di fissaggio in modo uniforme, un po' alla volta.
Infine, stringete la vite di bloccaggio sull'albero e ruotate l'albero a mano. La rotazione deve essere fluida, senza bloccaggi. Il prodotto non ha impostazioni elettroniche, quindi non c'è nulla da salvare dopo il montaggio.
Esempio di utilizzo:
Sostegno dell'estremità di una vite trapezoidale T8 sull'asse Z di una stampante 3D o di una piccola macchina CNC. Usate due cuscinetti KP-08, uno all'estremità superiore e uno all'estremità inferiore della vite, entrambi montati su piastre rigide.
I valori utilizzati sono albero da 8 mm, distanza tra i fissaggi di 42 mm e vite di bloccaggio inizialmente allentata. I fori su ciascuna piastra si praticano a 21 mm per lato dall'asse della vite.
Posizionate i due supporti sulla stessa linea e inserite la vite attraverso entrambi i cuscinetti. Montate le viti di fissaggio con rondelle, stringetele leggermente, ruotate la vite a mano, poi stringetele in modo uniforme. Alla fine stringete la vite di bloccaggio solo sul cuscinetto che deve sostenere il carico assiale e verificate che la vite trapezoidale ruoti dolcemente su tutta la lunghezza.
Problemi frequenti:
L'albero gira con difficoltà o si blocca. La causa più comune è il disallineamento dei due supporti oppure viti di fissaggio strette prima che il cuscinetto si sia assestato. Allentate le viti di fissaggio, ruotate l'albero a mano finché il cuscinetto non si assesta, poi stringete di nuovo in modo uniforme.
L'anello interno scorre sull'albero. La vite di bloccaggio non è stretta abbastanza oppure la superficie dell'albero è usurata. Stringete la vite di bloccaggio fino a sentire resistenza e verificate che l'albero abbia diametro di 8 mm.
I fori del supporto non corrispondono ai fori dell'alloggiamento. La distanza misurata non era di 42 mm tra i centri. Rimisurate tra i centri dei fori, non tra i bordi, e rifate le marcature.
L'alloggiamento si è incrinato vicino ai fori. Le viti sono state strette con troppa forza oppure senza rondelle. Sostituite il supporto e usate rondelle sotto la testa delle viti, stringendo in modo uniforme.
Il cuscinetto emette rumore o si scalda. L'albero ha bave, trucioli oppure manca la lubrificazione. Pulite l'albero e verificate periodicamente la lubrificazione del cuscinetto.
Limiti e consigli:
Il cuscinetto KP-08 è adatto a carichi moderati e a velocità basse o medie, con alberi da 8 mm. L'alloggiamento in lega di zinco non sopporta un serraggio eccessivo né urti forti, e l'inclinazione consentita dall'anello sferico è ridotta, quindi allineate i supporti il più accuratamente possibile.
Con due di questi cuscinetti potete costruire supporti per viti trapezoidali T8, alberi di trasmissione o rulli per meccanismi da laboratorio. Per una maggiore durata, tenete l'albero pulito e lubrificato ed evitate carichi radiali elevati.
