Gehäuselager KP-08, mit Fuß, für 8-mm-Welle, Gehäuse aus Zinklegierung, 42 mm Befestigungsabstand

Das Stehlager KP-08 ist ein Lagerbock mit Fuß (Pillow Block) für eine Welle mit 8 mm. Es ist ein rein mechanisches Produkt, daher zeigt das Tutorial Schritt für Schritt, wie man den Platz wählt, das Gehäuse befestigt und die Welle blockiert.

Es wird in Maker-Projekten zur Abstützung der Enden einer Trapezspindel T8, einer Stange oder einer drehenden Welle mit 8 mm verwendet. Man findet es häufig bei 3D-Druckern, kleinen CNC-Maschinen, Antriebsmechanismen und Förderbändern im Labor.

So funktioniert es:

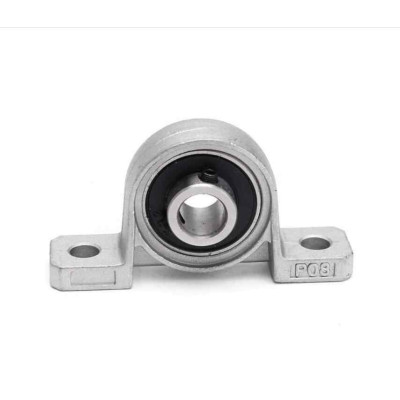

Das Produkt besteht aus zwei Teilen. Der erste ist das Gehäuse aus Zinklegierung mit zwei Befestigungsohren. Der zweite ist ein abgedichtetes Kugellager, das im Gehäuse montiert ist. Der Außenring des Lagers hat eine Kugelform und sitzt in einer entsprechend geformten Aufnahme im Gehäuse. Aus diesem Grund kann sich das Lager leicht neigen und findet seine Position selbst, wenn die Welle nicht perfekt mit dem Träger fluchtet. Der Innenring hat die Bohrung von 8 mm und eine Klemmschraube, die ihn auf der Welle fixiert.

Der Abstand zwischen den beiden Befestigungsbohrungen beträgt 42 mm, und die Welle liegt in der Mitte dieses Abstands, also 21 mm von jeder Bohrung entfernt. Mit diesem Wert berechnen Sie die Position der Löcher auf dem Träger, in den Sie das Lager montieren. Wenn die Welle durch einen Punkt mit der Koordinate X verlaufen soll, werden die Befestigungslöcher bei X - 21 mm und bei X + 21 mm gebohrt.

Beispiel für eine T8-Spindel, die an beiden Enden gestützt wird, mit den Achsen der beiden Lager 300 mm voneinander entfernt. Für das erste Lager mit der Achse bei 0 mm werden die Löcher bei - 21 mm und bei + 21 mm gebohrt. Für das zweite werden die Löcher bei 300 - 21 = 279 mm und bei 300 + 21 = 321 mm gebohrt, gemessen auf derselben Linie ausgehend von der Achse des ersten.

Anschluss:

Das Produkt wird nicht elektrisch angeschlossen, daher gibt es weder Versorgung noch logische Pegel. Die Verbindung ist mechanisch, zwischen Montagefläche, Gehäuse und Welle. In der Tabelle stehen anstelle der Pins die Elemente, die sich verbinden.

Wählen Sie Schrauben und Muttern passend zum Durchmesser der Befestigungsbohrungen und messen Sie die Bohrungen mit einer Schieblehre, bevor Sie die Schrauben kaufen. Um eine Verformung des Gehäuses zu vermeiden, verwenden Sie Unterlegscheiben unter den Schraubenköpfen.

Tasten, Einstellungen und Anzeigen:

Das Produkt hat keine Potentiometer, Jumper, Schalter, LEDs oder Display. Das einzige einstellbare Element ist die Klemmschraube.

Zum Einstellen der Klemmschraube beginnen Sie mit der leicht gelockerten Schraube, sodass der Innenring auf der Welle gleiten kann. Führen Sie die Welle durch die Bohrung bis zur gewünschten Position und drehen Sie sie mit der Hand, um zu prüfen, ob sie sich frei dreht. Ziehen Sie die Schraube im Uhrzeigersinn an, bis Sie Widerstand spüren, dann noch ein wenig, ohne übermäßige Kraft. Drehen Sie die Welle erneut. Wenn sie gleichmäßig läuft und der Innenring nicht mehr auf der Welle rutscht, ist die Blockierung korrekt.

Konfiguration:

Dieser Abschnitt beschreibt die Montage des Lagers. Die zu prüfenden Parameter finden Sie in der folgenden Tabelle.

Markieren Sie auf dem Träger die Positionen der Befestigungslöcher, 42 mm voneinander entfernt und mit der Welle in der Mitte, und bohren Sie dann. Bei zwei Trägern prüfen Sie, ob die beiden Achsen auf einer Linie liegen.

Reinigen Sie die Welle von altem Öl und Spänen. Lockern Sie die Klemmschraube des Lagers um eine halbe Umdrehung.

Führen Sie die Welle durch die Bohrung mit 8 mm. Bei der Montage mit zwei Lagern führen Sie die Welle durch beide, bevor Sie die Befestigungsschrauben anziehen.

Setzen Sie die Befestigungsschrauben mit Unterlegscheiben ein, ziehen Sie sie aber zunächst nur leicht an. Drehen Sie die Welle mit der Hand und lassen Sie das Lager sich selbst setzen. Ziehen Sie dann die Befestigungsschrauben gleichmäßig nach und nach an, jeweils ein wenig nacheinander.

Ziehen Sie zum Schluss die Klemmschraube auf der Welle fest und drehen Sie die Welle mit der Hand. Die Drehung muss geschmeidig sein, ohne Blockaden. Das Produkt hat keine elektronischen Einstellungen, daher gibt es nach der Montage nichts zu speichern.

Anwendungsbeispiel:

Abstützung des Endes einer Trapezspindel T8 an der Z-Achse eines 3D-Druckers oder einer kleinen CNC-Maschine. Verwenden Sie zwei Lager KP-08, eines am oberen und eines am unteren Ende der Spindel, beide auf starren Platten montiert.

Verwendete Werte: Welle mit 8 mm, Abstand zwischen den Befestigungen 42 mm und Klemmschraube zu Beginn gelockert. Die Löcher auf jeder Platte werden jeweils 21 mm beidseitig der Spindelachse gebohrt.

Stellen Sie die beiden Träger auf eine Linie und führen Sie die Spindel durch beide Lager. Montieren Sie die Befestigungsschrauben mit Unterlegscheiben, ziehen Sie sie leicht an, drehen Sie die Spindel mit der Hand und ziehen Sie sie dann gleichmäßig fest. Ziehen Sie zum Schluss die Klemmschraube nur an dem Lager fest, das die axiale Last aufnehmen soll, und prüfen Sie, ob sich die Trapezspindel über die gesamte Länge leicht dreht.

Häufige Probleme:

Die Welle dreht sich schwer oder blockiert. Die übliche Ursache ist die Fehlausrichtung der beiden Träger oder Befestigungsschrauben, die angezogen wurden, bevor sich das Lager gesetzt hat. Lockern Sie die Befestigungsschrauben, drehen Sie die Welle mit der Hand, bis sich das Lager gesetzt hat, und ziehen Sie dann gleichmäßig wieder an.

Der Innenring rutscht auf der Welle. Die Klemmschraube ist nicht ausreichend angezogen oder die Welle hat eine abgenutzte Oberfläche. Ziehen Sie die Klemmschraube an, bis Sie Widerstand spüren, und prüfen Sie, ob die Welle einen Durchmesser von 8 mm hat.

Die Löcher im Träger passen nicht zu den Bohrungen des Gehäuses. Der gemessene Abstand betrug nicht 42 mm zwischen den Mittelpunkten. Messen Sie erneut zwischen den Mittelpunkten der Bohrungen, nicht zwischen den Kanten, und zeichnen Sie die Markierungen neu an.

Das Gehäuse ist neben den Bohrungen gerissen. Die Schrauben wurden mit zu viel Kraft oder ohne Unterlegscheiben angezogen. Ersetzen Sie den Träger, verwenden Sie Unterlegscheiben unter den Schraubenköpfen und ziehen Sie gleichmäßig an.

Das Lager macht Geräusche oder wird warm. Die Welle hat Grate oder Späne, oder es fehlt Schmierung. Reinigen Sie die Welle und prüfen Sie die Schmierung des Lagers regelmäßig.

Grenzen und Tipps:

Das Lager KP-08 eignet sich für moderate Lasten und niedrige bis mittlere Drehzahlen bei Wellen mit 8 mm. Das Gehäuse aus Zinklegierung verträgt kein übermäßiges Anziehen und auch keine starken Stöße, und die durch den Kugelring erlaubte Neigung ist gering, daher richten Sie die Träger so genau wie möglich aus.

Mit zwei solchen Lagern können Sie Träger für Trapezspindeln T8, Antriebswellen oder Rollen für Labormechanismen bauen. Für eine bessere Lebensdauer halten Sie die Welle sauber und geschmiert und vermeiden große radiale Lasten.
