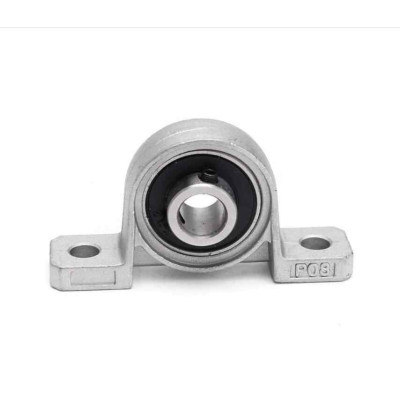

KP-08 csapágyházas csapágy, talpas kivitel, 8 mm-es tengelyhez, cinkötvény házzal, 42 mm rögzítési távolsággal
Precíz tengelytámasztásra és vezetésre ideális, 8 mm-es tengelyhez, ipari és DIY alkalmazásokhoz. Ez a karimás házas csapágyházas csapágy gyors és merev szerelést, sima, stabil működést és a tömítésnek köszönhetően fokozott porvédelmet nyújt, 42 mm-es rögzítési távolsága pedig könnyű beállítást tesz lehetővé kompakt szerkezetekben.
A termék megvásárlásával jár 0,53 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A KP-08 csapágyházas csapágy talpas (pillow block) tartóegység, amely cinkötvény házat és önbeálló golyóscsapágyat egyesít, és 8 mm-es tengely, rúd vagy csavar megtámasztására szolgál. A T8 trapézmenetes csavar végein, forgó tengelyeknél és hajtásmechanizmusoknál, 3D nyomtatókban, kis CNC gépekben és laboratóriumi szállítószalagokon használják.
A csapágy külső gyűrűje gömb alakú, és a házban lévő azonos alakú fészekbe illeszkedik, így a csapágy kissé megdönthető, és kompenzálja a tengely és a tartó közötti kis mértékű ferdeséget. A belső gyűrű furata 8 mm, és egy rögzítőcsavarral rögzíthető a tengelyen. A két rögzítőnyílás távolsága 42 mm, a tengely pedig e távolság felezőpontjában helyezkedik el.
A fő jellemzők közé tartozik a két rögzítőfülű cinkötvény ház, a mindkét oldalán fekete tömítéssel ellátott, zárt golyóscsapágy, a rögzítőcsavarral meghosszabbított belső gyűrű, valamint a házon lévő P08 jelölés. A termék kizárólag mechanikus, nem igényel tápellátást.
Specifikációk:
Modell: KP08 (P08 jelölés a házon)
Tengelyátmérő: 8 mm
Rögzítési távolság: 42 mm
Házanyag: Cinkötvény
Csapágytípus: Golyós, zárt, önbeálló
Rögzítés a tengelyen: Rögzítőcsavar a belső gyűrűn
Méretek: 55 x 13 x 28 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| Rögzítőfülekkel ellátott ház | Megtartja a csapágyat, és két csavarral rögzül a felfekvő felületen, a nyílások egymástól 42 mm távolságra vannak. |
| Rögzítőnyílások (bal és jobb) | A házat tartó csavarokat fogadják, és felveszik a tengelyről átadódó terhelést. |
| Fekete tömítésű golyóscsapágy | Vezeti a tengelyt, és szabad forgást tesz lehetővé. A tömítések védik a golyókat a portól. |
| Gömb alakú külső gyűrű | Lehetővé teszi a csapágy kis mértékű megdőlését a házban, és kompenzálja a tengely és a tartó közötti ferdeséget. Külön nem állítható. |
| Belső gyűrű furata, 8 mm | Befogadja a 8 mm-es tengelyt, rudat vagy csavart. |
| Rögzítőcsavar a belső gyűrűn | Meghúzva rögzíti a belső gyűrűt a tengelyen, és megakadályozza az axiális elcsúszást. Meglazítva lehetővé teszi a csapágy elmozdítását a tengelyen. Kis imbuszkulccsal működtethető. |
| P08 jelölés | A ház típusát jelöli, és kizárólag azonosításra szolgál. |
Használat:
Mérje meg a rögzítőnyílásokat tolómérővel, és válasszon a furatátmérőjüknek megfelelő csavarokat és anyákat.
Jelölje be a tartón a furatok helyzetét 42 mm távolságra egymástól, a tengellyel középen, vagyis mindegyik nyílástól 21 mm-re, majd fúrjon. Két csapágyas szerelésnél ellenőrizze, hogy a két tengely egy vonalba essen.
Tisztítsa meg a tengelyt a régi olajtól és forgácstól, majd ellenőrizze, hogy átmérője 8 mm, felülete sima, burkolatoktól mentes.
A rögzítőcsavart kissé meglazítva vezesse át a tengelyt a 8 mm-es furaton a kívánt pozícióig. Két csapágyas szerelésnél vezesse át a tengelyt mindkettőn, mielőtt meghúzná a rögzítőcsavarokat.
Szerelje fel a rögzítőcsavarokat alátétekkel a fej alatt, és eleinte csak enyhén húzza meg őket. Forgassa kézzel a tengelyt, és hagyja, hogy a csapágy magától beálljon, majd húzza meg egyenletesen a csavarokat, fokozatosan, egyenként.
Ne húzza meg a csavarokat nagy erővel, mert a cinkötvény megrepedhet.
Végül húzza meg a rögzítőcsavart az óramutató járásával megegyező irányban, amíg ellenállást nem érez, majd még egy kicsit, de ne túl erősen. Forgassa újra a tengelyt. Ha egyenletesen forog, akadás nélkül, és a belső gyűrű már nem csúszik a tengelyen, a szerelés helyes.
A stabil működés érdekében tartsa egyenesen a tengelyt, és kerülje a nagy radiális terhelést, a csapágy tengelyen történő elmozdításához pedig először lazítsa meg a rögzítőcsavart.
- Méretek
- 55 x 13 x 28 mm
- Modell
- KP08
- Típus
- Golyóscsapágy, tömített, önbeálló
- Ház anyaga
- Cinkötvözet
- Tengely átmérője
- 8 mm
- Rögzítőfuratok távolsága
- 42 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
bun
Corect
Corespunde scopului pentru care au fost achizitionati !
Se incadreaza in asteptarile mele
A KP-08 zárt csapágy egy talpas (pillow block) tartó 8 mm-es tengelyhez. Ez a termék kizárólag mechanikai, ezért ez az útmutató lépésenként mutatja meg, hogyan kell kiválasztani a helyet, rögzíteni a házat és beállítani a tengelyt.
Makerek projektjeiben használják T8 trapézmenet-orsó végeinek, egy rúdnak vagy egy 8 mm-es forgó tengelynek a megtámasztására. Gyakran találkozhatunk vele 3D-nyomtatókban, kis CNC gépekben, hajtásátviteli mechanizmusokban és laboratóriumi szállítószalagokon.
Működése:
A terméknek két része van. Az első a cink ötvözetből készült ház, két rögzítőfülrel. A második egy tömített golyóscsapágy, amely a házba van szerelve. A csapágy külső gyűrűje gömb alakú, és a házban lévő, ennek megfelelő alakú fészekben ül. Emiatt a csapágy kissé meg tud dőlni, és magától felveszi a helyes állását, ha a tengely nincs tökéletesen egy vonalban a tartóval. A belső gyűrű furata 8 mm-es, és egy rögzítőcsavar rögzíti a tengelyhez.
A két rögzítőlyuk távolsága 42 mm, a tengely pedig e távolság közepén van, vagyis mindkét lyuktól 21 mm-re. Ezzel az értékkel számolhatja ki a lyukak helyét abban a tartóban, amelybe a csapágyat szereli. Ha a tengelynek az X koordinátájú ponton kell átmennie, a rögzítőlyukakat az X - 21 mm és az X + 21 mm helyre kell fúrni.
Példa egy T8 csavar két végen való megtámasztására, ahol a két csapágy tengelye egymástól 300 mm-re van. Az első csapágynál, amelynek tengelye 0 mm-en van, a lyukak a - 21 mm és a + 21 mm helyre kerülnek. A második csapágynál a lyukak az első tengely vonalán mérve a 300 - 21 = 279 mm és a 300 + 21 = 321 mm helyre kerülnek.
Csatlakoztatás:
A termék nem csatlakozik elektromosan, tehát nincs tápellátása és nincsenek logikai szintjei. A kapcsolat mechanikus, a rögzítőfelület, a ház és a tengely között. A táblázatban a lábak helyett azok az elemek szerepelnek, amelyek összeillesztődnek.
| Termék csatlakozója | Ehhez csatlakozik | Szerep |
|---|---|---|
| Bal oldali rögzítőlyuk | Rögzítőfelület, csavarral és anyával | Rögzíti a házat, és felveszi a tengelytől érkező terhelést. |
| Jobb oldali rögzítőlyuk | Rögzítőfelület, csavarral és anyával | Rögzíti a házat a másik oldalon, az első lyuktól 42 mm-re. |
| Belső gyűrű furata, 8 mm | A 8 mm-es tengely, rúd vagy csavar | Vezeti a tengelyt, és lehetővé teszi a szabad forgást. |
| Rögzítőcsavar a belső gyűrűn | A 8 mm-es tengely | Rögzíti a belső gyűrűt a tengelyen, hogy ne csússzon el tengelyirányban. |
A rögzítőlyukak átmérőjéhez illő csavarokat és anyákat válasszon, és a csavarok vásárlása előtt mérje meg a lyukakat tolómérővel. A ház deformálódásának elkerülésére használjon alátétet a csavarfejek alatt.
Gombok, beállítások és jelzők:
| Elem | Mit csinál | Hogyan kell használni |
|---|---|---|
| Rögzítőcsavar a belső gyűrűn | Megszorítja a belső gyűrűt a tengelyen, és a kívánt helyzetben rögzíti. | Kis imbuszkulccsal kell meghúzni, miután a tengely be lett dugva és a csapágy be lett állítva. Meglazításával a csapágy a tengelyen elmozdítható. |
| Gömb alakú külső gyűrű | Lehetővé teszi a csapágy kis mértékű megdőlését a házban, és kompenzálja a nem tökéletes illeszkedést. | Külön nem állítható. Hagyja, hogy magától beálljon, amíg a rögzítőcsavar meg van lazítva, és a ház nincs véglegesen rögzítve. |
| P08 jelölés a házon | Jelzi a ház típusát. | Csak azonosításra szolgál. |
A terméken nincs potenciométer, átkötő, kapcsoló, LED vagy kijelző. Az egyetlen állítható elem a rögzítőcsavar.
A rögzítőcsavar beállításához kezdje azzal, hogy a csavart enyhén meglazítja, annyira, hogy a belső gyűrű csúszni tudjon a tengelyen. Dugja be a tengelyt a furaton át a kívánt helyzetig, és kézzel forgassa meg, hogy lássa, szabadon forog-e. Az óramutató járásával megegyező irányban húzza meg a csavart, amíg ellenállást nem érez, majd még egy kicsit, túlzott erő nélkül. Forgassa meg újra a tengelyt. Ha egyenletesen forog, és a belső gyűrű már nem csúszik a tengelyen, a rögzítés megfelelő.
Konfigurálás:
Ez a szakasz a csapágy szerelését írja le. Az ellenőrizendő paramétereket az alábbi táblázat tartalmazza.
| Paraméter | Érték | Mit kell ellenőrizni |
|---|---|---|
| Tengely átmérője | 8 mm | A tengelynek 8 mm átmérőjűnek kell lennie, sima felülettel, szegmentek nélkül. |
| Rögzítési távolság | 42 mm | A tartón a lyukakat ebben a távolságban kell elkészíteni, a lyukak közepei között mérve. |
| Ház anyaga | Cink ötvözet | Ne húzza túl erősen a rögzítőcsavarokat, nehogy megrepedjen a ház. |
| Rögzítés a tengelyen | Rögzítőcsavar | Az illesztés után kell meghúzni. |
Jelölje meg a tartón a rögzítőlyukak helyét, 42 mm távolságra egymástól, a tengellyel a közepén, majd fúrjon. Két tartó esetén ellenőrizze, hogy a két tengely ugyanazon a vonalon legyen.
Tisztítsa meg a tengelyt a régi olajtól és a forgácsoktól. Lazítsa meg a csapágy rögzítőcsavarját fél fordulattal.
Dugja be a tengelyt a 8 mm-es furaton. Két csapágyas szerelés esetén vezesse át a tengelyt mindkettőn, mielőtt meghúzná a rögzítőcsavarokat.
Helyezze be a rögzítőcsavarokat alátétekkel, de kezdetben csak enyhén húzza meg őket. Kézzel forgassa a tengelyt, és hagyja, hogy a csapágy magától beálljon. Ezután húzza meg egyenletesen a rögzítőcsavarokat, egyszerre kicsit-kicsit mindegyiket.
A végén húzza meg a tengelyen lévő rögzítőcsavart, és kézzel forgassa a tengelyt. A forgásnak simának kell lennie, akadás nélkül. A terméknek nincsenek elektronikus beállításai, így szerelés után nincs mit menteni.
Használati példa:
T8 trapézmenet-orsó végének megtámasztása egy 3D-nyomtató vagy egy kis CNC gép Z tengelyén. Használjon két KP-08 csapágyat, egyet az orsó felső és egyet az alsó végén, mindkettőt merev lemezekre szerelve.
A használt értékek: 8 mm-es tengely, 42 mm rögzítési távolság, és kezdetben meglazított rögzítőcsavar. Az egyes lemezeken a lyukakat az orsó tengelyétől mindkét oldalon 21 mm-re kell elkészíteni.
Helyezze a két tartót egy vonalba, és dugja át az orsót mindkét csapágyon. Szerelje be a rögzítőcsavarokat alátétekkel, húzza meg enyhén, forgassa kézzel az orsót, majd húzza meg egyenletesen. A végén csak azt a csapágyat húzza meg a rögzítőcsavarral, amelynek axiális terhelést kell felvennie, és ellenőrizze, hogy a trapézmenetű orsó a teljes hosszán simán forog.
Gyakori problémák:
A tengely nehezen forog vagy beakad. A gyakori ok a két tartó eltérő állása, vagy az, hogy a rögzítőcsavarokat még azelőtt húzták meg, hogy a csapágy beállhatott volna. Lazítsa meg a rögzítőcsavarokat, forgassa kézzel a tengelyt, amíg a csapágy be nem áll, majd húzza meg újra egyenletesen.
A belső gyűrű csúszik a tengelyen. A rögzítőcsavar nincs elég erősen meghúzva, vagy a tengely felülete kopott. Húzza meg a rögzítőcsavart, amíg ellenállást nem érez, és ellenőrizze, hogy a tengely átmérője 8 mm.
A tartón lévő lyukak nem illeszkednek a ház furataihoz. A mért távolság nem volt 42 mm a középpontok között. Mérje újra a lyukak középpontjai között, ne a szélek között, és készítse el újra a jelöléseket.
A ház megrepedt a lyukak közelében. A csavarokat túl nagy erővel húzták meg, vagy alátét nélkül. Cserélje ki a tartót, használjon alátéteket a csavarfejek alatt, és egyenletesen húzza meg a csavarokat.
A csapágy zajos lesz vagy melegszik. A tengelyen szegmensek vannak, forgács van rajta, vagy hiányzik a kenés. Tisztítsa meg a tengelyt, és rendszeresen ellenőrizze a csapágy kenését.
Korlátok és tanácsok:
A KP-08 csapágy mérsékelt terhelésekhez és kis vagy közepes fordulatszámokhoz alkalmas, 8 mm-es tengelyeknél. A cink ötvözetből készült ház nem bírja el a túlzott meghúzást és a nagy ütéseket, a gömbgyűrű által megengedett dőlés pedig kicsi, ezért a tartókat a lehető legpontosabban igazítsa egymáshoz.
Két ilyen csapággyal T8 trapézmenet-orsó tartókat, hajtótengelyeket vagy laboratóriumi mechanizmusok görgőit építhet. A hosszabb élettartam érdekében tartsa tisztán és kenve a tengelyt, és kerülje a nagy radiális terheléseket.
