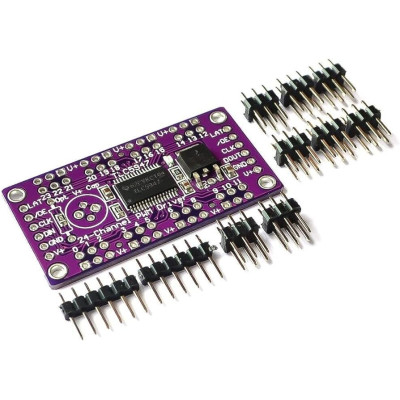

PWM meghajtó modul, TLC5947, 12 bit, 24 csatorna, 3-5,5 V
PWM meghajtó TLC5947-tel a szabályozható LED-ek és egyéb, 30 mA alatti terhelések precíz vezérléséhez, 24 független csatornát kínál 12 bites felbontással a folyékony világítási effektekhez. 3-5,5 V logikával működik, Arduino 3,3 V és 5 V kompatibilis, sorosan kommunikál és automatikusan fenntartja a PWM ciklust a programozott értékekkel, hővédelemmel a stabil használat érdekében.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A CJMCU-5947 PWM meghajtó kompatibilis az Arduino-val és más fejlesztőkártyákkal, mind a 3,3 V, mind az 5 V feszültséggel, LED-ekhez alkalmas, és úgy tervezték, hogy PWM-mel pontosan, 12 biten vezérelje a 30 mA alatti fogyasztókat, például a szabályozható LED-eket.
24 egyedileg állítható csatornával rendelkezik, és soros porton keresztül kommunikál.
A PWM vezérlés automatikusan ciklusokat hajt végre a programozott szürkeárnyalatos (GS) adatokkal, így könnyen létrehozható összetett világítási effektus.
Ez a modul sikeresen használható LED-ekkel együtt kreatív világítási effektek létrehozásához
Specifikációk:
Logikai feszültség: 3,0 V - 5,5 V
Fogyasztói feszültség: Akár 30V
Áramerősség: Akár 30mA csatornánként
Csatornák: 24, egyedi vezérléssel
IC: TLC5947
PWM vezérlés: 12 bites (4096 lépés) GS (szürkeárnyalatos) vezérléshez
Árambeállítás: Az összes csatorna áramát egyetlen külső ellenállás állítja be.
Interfész: A GS adatok soros porton keresztül íródnak
Hővédelem: Tartalmaz egy hőleállító funkciót (TSD), amely letiltja az összes kimenetet, amikor a hőmérséklet túllépi a kritikus értéket.
Méretek: 51 x 26 mm
Bejelentkezés:
- Csatlakoztasd a CJMCU-5947 VCC lábát az Arduino 5V-jához.
- Csatlakoztasd a CJMCU-5947 GND-jét az Arduino GND-jéhez.
- Csatlakoztasd a CJMCU-5947 soros adatcsatlakozóját (SDI vagy DIN) az Arduino digitális csatlakozójához.
- Csatlakoztasd a CJMCU-5947 órajel-kivezetését az Arduino digitális csatlakozójához.
- Csatlakoztassa a modul Latch csatlakozóját az Arduino digitális csatlakozójához.
- Kösd a CJMCU-5947 mind a 24 csatornáját sorba egy LED-hez és egy megfelelő ellenálláshoz, majd az ellenállás másik végét csatlakoztasd a GND-hez.
Oktatóanyag:
Kövesd az ezen a LINKEN található utasításokat az oktatóanyaghoz.
