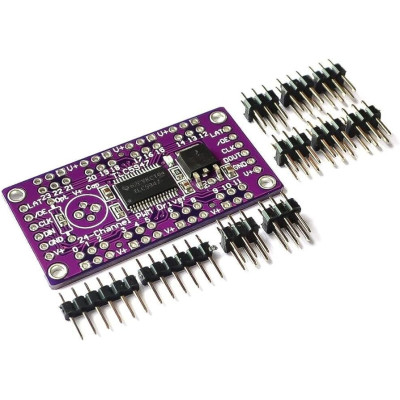

PWM-Treibermodul, TLC5947, 12Bit, 24 Kanäle, 3-5,5V
PWM-Treiber mit TLC5947 zur präzisen Ansteuerung dimmbarer LEDs und anderer Lasten unter 30 mA. Bietet 24 unabhängige Kanäle mit 12-Bit-Auflösung für fließende Lichteffekte. Arbeitet mit 3–5,5 V Logikspannung, ist kompatibel mit Arduino 3,3 V und 5 V, kommuniziert seriell und hält den PWM-Zyklus automatisch mit den programmierten Werten aufrecht. Integrierter Überhitzungsschutz gewährleistet einen stabilen Betrieb.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der PWM-Treiber CJMCU-5947 ist kompatibel mit Arduino und anderen Entwicklungsboards, sowohl 3,3 V als auch 5 V, geeignet für LEDs. Er ist für die präzise Steuerung von Verbrauchern unter 30 mA, wie z. B. dimmbare LEDs, auf 12 Bits per PWM ausgelegt.
Es verfügt über 24 individuell einstellbare Kanäle und kommuniziert über eine serielle Schnittstelle.
Die PWM-Steuerung führt automatisch eine Schleife mit programmierten Graustufendaten (GS) durch und erleichtert so die Erstellung komplexer Lichteffekte.
Dieses Modul kann erfolgreich zusammen mit LEDs eingesetzt werden, um kreative Lichteffekte zu erzeugen
Spezifikationen:
Logikspannung: 3,0 V – 5,5 V
Verbraucherspannung: Bis zu 30 V
Strom: Bis zu 30 mA pro Kanal
Kanäle: 24, mit individueller Steuerung
IC: TLC5947
PWM-Steuerung: 12-Bit (4096 Schritte) für GS-Steuerung (Graustufen).
Stromeinstellung: Der Strom aller Kanäle wird durch einen einzigen externen Widerstand eingestellt
Schnittstelle: GS-Daten werden über die serielle Schnittstelle geschrieben
Wärmeschutz: Enthält eine thermische Abschaltfunktion (TSD), die alle Ausgänge deaktiviert, wenn die kritische Temperatur überschritten wird
Abmessungen: 51 x 26 mm
Anmeldung:
- Verbinden Sie den VCC-Pin des CJMCU-5947 mit 5 V am Arduino .
- Verbinden Sie den GND des CJMCU-5947 mit dem GND Arduino .
- Verbinden Sie den seriellen Daten-Pin (SDI oder DIN) des CJMCU-5947 mit einem digitalen Pin am Arduino .
- Verbinden Sie den Clock-Pin des CJMCU-5947 mit einem digitalen Pin am Arduino .
- Verbinden Sie den Latch-Pin des Moduls mit einem digitalen Pin Arduino .
- Verbinden Sie jeden der 24 Kanäle des CJMCU-5947 mit einer LED und einem geeigneten Widerstand in Reihe und verbinden Sie dann das andere Ende des Widerstands mit GND.
Lernprogramm:
Befolgen Sie die Anweisungen unter diesem LINK für das Tutorial.
