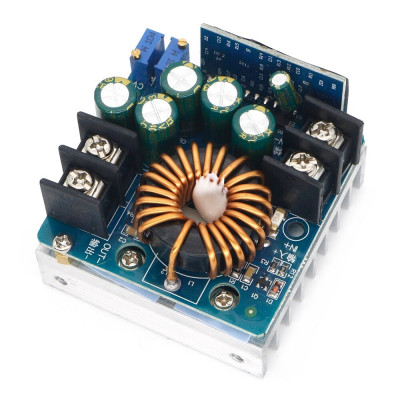

Spannungsabsenkmodul 400W, 10-60VDC, CC-CV, 15A
Abwärts-DC/DC-Wandler für Stromversorgung und Akkuladung mit stufenlos einstellbarer Spannung (0–45 V) und Stromstärke (0,2–15 A) im CC/CV-Modus. Bietet bis zu 400 W Leistung mit aktiver Kühlung, einen hohen Wirkungsgrad von bis zu 97 % und einen geringen Spannungsabfall zwischen Ein- und Ausgang. Mit Kurzschluss- und Verpolungsschutz sowie LED für den CC-Modus.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
DC-DC-Abwärtsstromversorgungsmodul, von 10–60 VDC bis 0–45 VDC, CC und CV, stufenlos einstellbarer Strom und Spannung.
Die absolute Maximalleistung beträgt 400 W (aktive Kühlung sowohl am Kühler als auch an der Spule) und der Strom kann bis zu 15 A eingestellt werden. Bei normalem Gebrauch in einer belüfteten Umgebung sollten die Werte von 280 W und maximal 12 A nicht überschritten werden.
Das Modul ist effizient und weist eine Umwandlungseffizienz zwischen 92 und 96 % auf, wenn die Differenz zwischen Eingang und Ausgang weniger als 10 V beträgt.
Es verfügt über eine CC-Modus-Anzeigeleuchte, die auch als Anzeige für den Abschluss des Ladevorgangs verwendet werden kann. Der Betrieb des Moduls im CC- und CV-Modus ermöglicht das Laden von Batterien.
Der Eingang ist mit 15A abgesichert.
Das Modul weist einen minimalen Spannungsabfall zwischen Eingang und Ausgang auf. Bei niedriger Spannung (15 V) beträgt der Spannungsunterschied ca. 3 V. Bei 40 V beträgt der Unterschied ca. 6 V.
Spezifikationen:
Versorgungsspannung: 10,5 - 60VDC
Ausgangsspannung: 0 - 45VDC, stufenlos einstellbar
Eingangs-Ausgangsspannungsdifferenz: 3 - 8 V, mit zunehmender Spannung steigend
Konstanter Ausgangsstrom: 0,2 - 15A, stufenlos einstellbar
Ausgangsstrom: 12 A in belüfteter Umgebung
Ausgangsleistung: 280 W in belüfteter Umgebung
Maximaler Ausgangsstrom: 15 A mit Zwangskühlung
Maximale Ausgangsleistung: 400 W mit Zwangskühlung
Standby-Stromverbrauch: 2,5 W
Unterspannungsschutz: Unter 10,5 V ist der Ausgang ausgeschaltet
Überspannungsschutz: NEIN , über 60V brennt das Modul durch
Betriebstemperatur: -10 - +85 Grad C
Betriebsfrequenz: 100 kHz
Umwandlungseffizienz: bis zu 97 %
Kurzschlussschutz: Ja
Verpolungsschutz: Ja, die Sicherung brennt durch
DC-Anzeige: Ja, LED
Abmessungen mm: 60 x 60 x 45mm
- Spannung
- ANZEIGE
- Versorgungsspannung
- 10
- Maximale Eingangsspannung
- 60
- Minimale Ausgangsspannung
- 0
- Maximale Ausgangsspannung
- 45
- Quellentyp
- absteigen
- Aktuelle Anpassung
- Ja
- Spannungseinstellung
- Ja
- Anpassungstyp
- Variable
- Maximaler Ausgangsstrom
- 15
