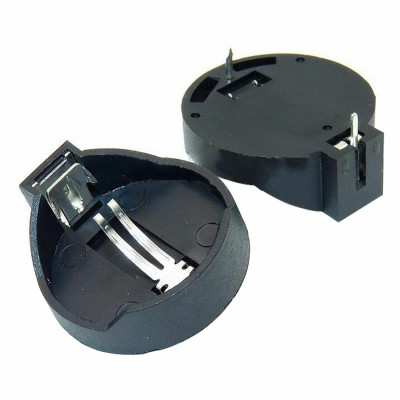

Batteriehalter für Knopfzelle CR2032, THT-Montage, 2 Pins, auch kompatibel mit CR2025
Kunststoff-Batteriehalter für Knopfzellen des Typs CR2032, auch kompatibel mit CR2025, ideal für die schnelle Montage auf Elektronikplatinen und DIY-Projekte. Bietet eine stabile Halterung und sicheren Kontakt, ermöglicht einen einfachen Batteriewechsel, hat kompakte Abmessungen und eine robuste Bauweise für den langfristigen Einsatz.
Shipping by Mittwoch 11 November
Mit dem Kauf dieses Produkts erhalten Sie 0,08 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Batteriehalter für Knopfzelle CR2032 ist ein Kunststoffgehäuse mit Metallkontakten, das eine Lithiumzelle mit 3 V sicher hält und über zwei Lötpins mit der Schaltung verbindet. Er eignet sich für Projekte mit geringem Verbrauch, zum Beispiel als Backup-Batterie für ein Echtzeituhrmodul (RTC), für Speicher, die ihre Daten behalten müssen, oder für einfache Schaltungen mit LEDs.
Der Halter nimmt Batterien CR2032 mit 20 mm Durchmesser auf und gleichzeitig Batterien CR2025, die den gleichen Durchmesser haben und dünner sind. Der Pluskontakt ist eine Metallklemme, die auf der Oberseite der Batterie und an ihrem Rand aufliegt, der Minuskontakt ist eine Flachfeder unter der Batterie. Die Feder drückt die Batterie leicht in die Klemme, sodass der Kontakt auch dann erhalten bleibt, wenn die Platine vibriert.
Zu den wichtigsten Merkmalen gehören das Kunststoffgehäuse mit seitlicher Öffnung zum Einsetzen der Batterie, die metallische Haltklemme, die Flachfeder als Kontakt und die zwei Pins für die Durchsteckmontage (THT) auf einer Steckplatine oder einer Leiterplatte. Die Versorgung der Schaltung erfolgt direkt über die eingesetzte Batterie mit nominell 3 V.
Spezifikationen:
Versorgungsspannung: 3 V (von der eingesetzten Batterie)
Unterstützte Batterien: CR2032 und CR2025
Batteriedurchmesser: 20 mm
Montageart: THT, Durchsteckmontage
Anzahl Pins: 2
Gehäusematerial: Kunststoff
Kontakte: Metall, Klemme für den Pluspol und Feder für den Minuspol
Layout:
| Element | Funktion |
|---|---|
| Kunststoffgehäuse | Nimmt die Batterie auf und hält sie im Halter an ihrem Platz. |
| Metallische Haltklemme | Liegt auf der Oberseite (+) der Batterie und an ihrem Rand auf, die Batterie gleitet beim Einsetzen darunter. Sie ist mit dem Pin + verbunden. |
| Flachfeder als Kontakt | Berührt die Unterseite (-) der Batterie und drückt sie leicht in die Klemme, für einen sicheren Kontakt. Sie ist mit dem Pin - verbunden. |
| Pin + (unter der seitlichen Lasche mit der Klemme) | Lötpin für den Pluspol der Batterie. |
| Pin - (an der gegenüberliegenden Kante) | Lötpin für den Minuspol der Batterie. |
Pinbelegung:
| Anschluss | Pin | Funktion |
|---|---|---|
| Halter CR2032 | + | Pluspol, 3 V. Es ist der Pin unter der seitlichen Lasche mit der metallischen Haltklemme. |
| Halter CR2032 | - | Minuspol, Masse (GND). Es ist der Pin an der gegenüberliegenden Kante, verbunden mit der Feder unter der Batterie. |
Verwendung:
Identifizieren Sie die Pins vor der Montage, da der Halter keine Markierungen + und - an den Pins hat. Der Pin + ist der unter der seitlichen Lasche mit der Metallklemme, der Pin - ist der an der gegenüberliegenden Kante.
Stecken Sie die beiden Pins vollständig in die Löcher der Steckplatine oder der Leiterplatte und löten Sie sie mit kurzer Erwärmungszeit, da sich der Kunststoff verformt, wenn er zu lange am Lötkolben bleibt.
Setzen Sie die Batterie während des Lötens nicht ein, da die Hitze sie beschädigen kann.
Prüfen Sie nach dem Abkühlen mit einem Multimeter auf Durchgangsprüfung, dass die beiden Pins keinen Kurzschluss haben.
Setzen Sie die Batterie mit der Seite + (der mit der Beschriftung) nach oben ein. Schieben Sie sie zuerst unter die Metallklemme, dann drücken Sie die gegenüberliegende Seite leicht, bis sie vollständig im Halter sitzt.
Zum Entnehmen der Batterie schieben Sie sie von der Feder in Richtung Klemme und heben sie an, ohne spitze Metallgegenstände zu verwenden.
Messen Sie die Spannung an den beiden Pins mit dem Multimeter auf Gleichspannung in Volt. Eine neue Batterie zeigt etwa 3 V, unter 2.5 V ist die Batterie erschöpft und muss ersetzt werden.
Legen Sie an den Halter keine anderen Spannungen als die der Batterie an und achten Sie auf die richtige Polarität, da der Halter keinen Verpolungsschutz hat.
Verwenden Sie den Halter für Schaltungen, die mit 3 V arbeiten und geringe Ströme benötigen, von einigen Mikroampere bis zu einigen Milliampere. Verwenden Sie ihn nicht für Motoren, Relais oder andere Lasten mit hohem Strom.
Nehmen Sie die Batterie aus dem Halter heraus, wenn Sie ihn nicht verwenden, damit sie sich nicht über eine verbliebene angeschlossene Schaltung entlädt.
- Versorgungsspannung
- 3 V
- Anzahl der Pins
- 2
- Montage
- THT, Durchsteckmontage
- Gehäusematerial
- Kunststoff
- Durchmesser
- 20 mm
- Batterietyp
- CR2032 und CR2025
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (4) - Überprüfung der Moderation
Ok
Produs ok,prea si calitate ok
Produse foarte bune
Corespund
In diesem Tutorial verwenden wir die Halterung für die Knopfzelle CR2032 als eigenständige Stromquelle, ohne Entwicklungsboard und ohne Programm. Die Halterung hat zwei Anschlüsse für Durchsteckmontage (THT), wird auf eine Lochrasterplatine oder eine Leiterplatte gelötet und hält eine CR2032-Batterie mit 3 V sicher in Kontakt.
Sie wird in kleinen Projekten eingesetzt, zum Beispiel als Pufferbatterie für ein Echtzeituhrmodul (RTC), für Speicher, die ihre Daten behalten müssen, oder für Schaltungen mit LEDs und geringem Verbrauch. Hier werden Sie die Batterie in die Halterung einsetzen, die Anschlüsse identifizieren und eine Testschaltung mit einer roten 5-mm-LED und einem 100-Ohm-Widerstand aufbauen.
So funktioniert es:
Die Halterung ist ein Kunststoffgehäuse mit zwei Metallkontakten. Ein Kontakt ist eine Klemme, die sich auf die Oberseite der Batterie (Pol +) und auf deren Rand stützt. Der andere ist eine flache Feder unter der Batterie, die die Unterseite (Pol -) berührt. Die Klemme hält die Batterie an ihrer Position, und die Feder drückt sie leicht in die Klemme, sodass auch dann Kontakt besteht, wenn die Platine vibriert. Jeder Kontakt ist mit einem der beiden Lötstifte verbunden.
Die CR2032 ist eine Lithium-Knopfzelle mit einer Nennspannung von 3 V, einem Durchmesser von 20 mm und einer typischen Kapazität von etwa 235 mAh. Die Halterung nimmt auch CR2025-Batterien auf, die denselben Durchmesser haben und dünner sind. Diese Batterien sind für kleine Ströme ausgelegt, von wenigen Mikroampere bis zu einigen Milliampere. Sie eignen sich nicht für Motoren, Relais oder andere Verbraucher, die hohe Ströme benötigen.
Für die Testschaltung begrenzt der Widerstand den Strom durch die LED. Eine rote LED hat einen Spannungsabfall von etwa 2 V. Die Formel lautet R = (U Batterie - U LED) / I. Für einen gewünschten Strom von 10 mA ergibt sich R = (3.0 V - 2.0 V) / 0.01 A = 100 Ohm.
Der tatsächliche Strom wird kleiner sein, da die Batterie einen Innenwiderstand hat und ihre Spannung unter Last sinkt. Die vom Widerstand abgegebene Leistung beträgt etwa 10 mW, daher reicht ein Widerstand mit 1/4 W aus. Bei 10 mA entlädt sich eine Batterie mit 235 mAh innerhalb weniger Stunden, und die nutzbare Kapazität ist bei diesem Strom sogar geringer als der Nennwert. Deshalb eignet sich die Schaltung für Tests, nicht für den Dauerbetrieb.
Anschluss:
Die Halterung hat keine Markierungen + und - an den Pins. Der +-Pin ist der unter der seitlichen Lasche mit der Haltklemme aus Metall. Der Minus-Pin ist der an der gegenüberliegenden Kante, verbunden mit der Feder unter der Batterie. Die verfügbare Spannung beträgt 3 V, daher kommen als Verbraucher nur Schaltungen infrage, die 3 V akzeptieren. Für 5-V-Eingänge ist die Spannung zu niedrig. Prüfen Sie die Polarität mit einem Multimeter, bevor Sie löten.
| Produktpin | Anschluss an | Funktion |
|---|---|---|
| + (Pin unter der Metallklemme) | Widerstand 100 Ohm, Anschluss 1 (das andere Ende geht zur LED-Anode, langes Bein) | Positive Versorgung, 3 V |
| - (Pin an der gegenüberliegenden Kante, mit Feder verbunden) | LED-Kathode (kurzes Bein, Seite mit abgeflachter Kante) | Masse (GND) |
Konfiguration:
Die Halterung hat keine Taster, Potentiometer, Jumper, LEDs oder Anzeigen, daher gibt es nichts einzustellen. Die Vorbereitung besteht im Einbau und in der Prüfung. Führen Sie die folgenden Schritte in dieser Reihenfolge aus.
Löten Sie die Halterung auf die Lochrasterplatine oder die Leiterplatte, wobei die beiden Pins vollständig in den Bohrungen stecken. Verwenden Sie eine kurze Erwärmungszeit, da sich der Kunststoff verformt, wenn er zu lange am Lötkolben bleibt. Setzen Sie die Batterie während des Lötens nicht ein, da die Hitze sie beschädigen kann.
Prüfen Sie nach dem Abkühlen mit einem auf Durchgang eingestellten Multimeter, dass die beiden Pins nicht miteinander kurzgeschlossen sind. Setzen Sie dann die Batterie ein, mit der +-Seite (der beschrifteten) nach oben. Schieben Sie sie zuerst unter die Metallklemme, dann drücken Sie die gegenüberliegende Seite leicht nach unten, bis sie vollständig in der Halterung sitzt. Zum Entnehmen schieben Sie die Batterie von der Feder in Richtung Klemme und heben sie an, ohne spitze Metallgegenstände zu verwenden.
Messen Sie die Spannung an den beiden Pins mit dem auf Gleichspannung in Volt eingestellten Multimeter. Eine neue Batterie zeigt etwa 3 V. Ist der Wert negativ, haben Sie die Messspitzen vertauscht. Der Pin, an dem Sie die rote Messspitze mit positivem Wert gemessen haben, ist der +-Pin. Liegt die Messung unter 2.5 V, ist die Batterie verbraucht und muss ersetzt werden.
Die Halterung hat keinen Verpolungsschutz. Wenn die Batterie mit der +-Seite nach oben in der Halterung sitzt, ist die Polarität korrekt, aber der Einbau auf der Leiterplatte muss den oben beschriebenen +-Pin berücksichtigen.
Anwendungsbeispiel:
Das Beispiel versorgt eine rote 5-mm-LED mit der CR2032-Batterie über den 100-Ohm-Widerstand.
Bereiten Sie die Teile vor: die Halterung mit eingesetzter CR2032-Batterie, einen Widerstand 100 Ohm 1/4 W (Farbringe braun, schwarz, braun, gold) und eine rote 5-mm-LED. Verbinden Sie auf der Lochrasterplatine den +-Pin der Halterung mit einem Ende des Widerstands. Verbinden Sie das andere Ende des Widerstands mit der LED-Anode, also dem langen Bein. Verbinden Sie die LED-Kathode, das kurze Bein neben der abgeflachten Seite, mit dem -Pin der Halterung.
Das Ergebnis ist, dass die LED sofort leuchtet, mit mittlerer Helligkeit. Der Strom beträgt höchstens 10 mA, daher wird die LED nicht beschädigt. Wenn Sie den Strom messen möchten, schalten Sie ein auf mA eingestelltes Multimeter in Reihe mit der LED. Sie werden einen Wert unter 10 mA ablesen.
Für eine reale Anwendung, zum Beispiel als Pufferbatterie für ein RTC-Modul DS1307 oder DS3231, verbinden Sie den +-Pin mit VBAT und den -Pin mit GND des Moduls. Der Verbrauch liegt in diesem Fall im Bereich weniger Mikroampere, daher hält die Batterie sehr lange. Verwenden Sie in diesem Fall nicht mehr den Widerstand und die LED aus dem Beispiel.
Nehmen Sie nach dem Test die Batterie aus der Halterung, wenn Sie sie nicht verwenden, damit sie sich nicht über eine verbliebene angeschlossene Schaltung entlädt.
Häufige Probleme:
Die LED leuchtet nicht. Die häufigste Ursache ist eine verkehrt eingesetzte LED oder eine verkehrt eingelegte Batterie. Prüfen Sie, ob das lange Bein der LED zum Widerstand zeigt und ob die +-Seite der Batterie oben unter der Klemme liegt. Prüfen Sie auch die Batteriespannung mit dem Multimeter.
Die LED leuchtet schwach. Die Batterie ist fast leer oder der Kontakt ist schlecht. Messen Sie die Spannung, während die LED angeschlossen ist. Sinkt sie deutlich unter 2.5 V, tauschen Sie die Batterie aus. Reinigen Sie die Kontakte mit einem trockenen Tuch, wenn sie verschmutzt oder oxidiert sind.
Die Batterie wackelt oder rutscht aus der Halterung. Prüfen Sie, ob Sie sie unter die Metallklemme geschoben haben und ob Sie die gegenüberliegende Seite bis zum vollständigen Einrasten gedrückt haben. Prüfen Sie auch, ob die Batterie 20 mm Durchmesser hat, also vom Typ CR2032 oder CR2025 ist.
Das Kunststoffgehäuse der Halterung ist nach dem Löten verformt. Die Pins wurden zu lange erhitzt. Löten Sie zügig mit gut gereinigter Lötspitze und lassen Sie die Halterung abkühlen, bevor Sie die Batterie einsetzen.
Es wird an den Pins keine Spannung gemessen. Prüfen Sie den Kontakt zwischen Batterie und Klemme bzw. Feder sowie die Durchgängigkeit der Lötstellen. Prüfen Sie auch, dass die Batterie nicht vollständig entladen ist.
Grenzen und Tipps:
Die Halterung und die CR2032-Batterie eignen sich nur für kleine Ströme, von wenigen Mikroampere bis zu einigen Milliampere. Bei hohen Strömen sinkt die Batteriespannung, und die nutzbare Kapazität ist deutlich kleiner als der Nennwert von etwa 235 mAh.
Die Spannung von 3 V ist für Schaltungen, die 5 V benötigen, zu niedrig. Die Halterung hat keinen Verpolungsschutz, daher achten Sie beim Einbau auf die Pins + und -.
Vermeiden Sie längere Erwärmung beim Löten und verwenden Sie zum Entnehmen der Batterie keine spitzen Metallgegenstände. Die Halterung kann weiterhin als Pufferbatterie für RTC-Module, für Speicher, die ihre Daten behalten, oder für kleine Schaltungen mit LEDs genutzt werden, bei denen der Verbrauch sehr gering bleibt.
