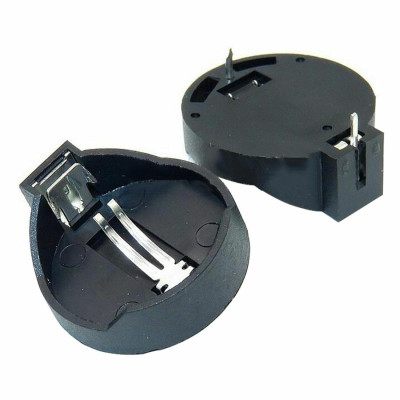

CR2032 gombelem tartó, THT szerelés, 2 láb, kompatibilis a CR2025-tel
Műanyag gombelem-tartó CR2032 elemekhez, CR2025-tel is kompatibilis, ideális gyors beépítésre elektronikai panelekre és DIY projektekhez. Stabil rögzítést és biztos érintkezést biztosít, az elem egyszerűen cserélhető, kompakt méretű és tartós kivitelű a hosszú távú használathoz.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,08 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A CR2032 gombelem tartó fémes érintkezőkkel ellátott műanyag házas tartó, amely biztonságosan megtartja a 3 V-os lítiumcellát, és két forrasztható lábon keresztül köti az áramkörhöz. Kis fogyasztású projektekhez alkalmas, például valós idejű óra (RTC) modul tartalék elemeként, adatmegőrzést igénylő memóriákhoz vagy egyszerű LED-es áramkörökhöz.
A tartó CR2032 elemeket fogad, amelyek átmérője 20 mm, valamint ugyanekkora, de vékonyabb CR2025 elemeket is. A pozitív érintkező egy fémes csipesz, amely az elem felső felületére és szélére támaszkodik, a negatív érintkező pedig egy lapos rugó az elem alatt. A rugó enyhén az elemet a csipesz felé nyomja, így az érintkezés akkor is megmarad, amikor a panel rezeg.
A fő jellemzők közé tartozik az elem behelyezésére szolgáló oldalnyitású műanyag ház, a fémes rögzítő csipesz, a lapos érintkezőrugó, valamint a két átmenő furatos (THT) láb a próbapanelen vagy NYÁK-on történő szereléshez. Az áramkör táplálása közvetlenül a tartóba helyezett elemről történik, névlegesen 3 V-tal.
Specifikációk:
Tápfeszültség: 3 V (a behelyezett elemről)
Elfogadott elemek: CR2032 és CR2025
Elem átmérője: 20 mm
Szerelés típusa: THT, átmenő furatos
Lábak száma: 2
Házanyag: Műanyag
Érintkezők: Fémes, a + pólushoz csipesz, a - pólushoz rugó
Elrendezés:
| Elem | Funkció |
|---|---|
| Műanyag ház | Tartalmazza az elemet, és a helyén tartja a tartóban. |
| Fémes rögzítő csipesz | Az elem felső (+) oldalára és szélére támaszkodik, az elem a szerelésnél a csipesz alá csúszik. A + lábhoz van kötve. |
| Lapos érintkezőrugó | Az elem alsó (-) oldalát érinti, és enyhén a csipesz felé nyomja, biztos érintkezés érdekében. A - lábhoz van kötve. |
| + láb (a csipeszes oldalsó nyelv alatt) | Forrasztólláb az elem pozitív pólusához. |
| - láb (a szemközti szélen) | Forrasztólláb az elem negatív pólusához. |
Kiosztás:
| Csatlakozó | Láb | Funkció |
|---|---|---|
| CR2032 tartó | + | Pozitív pólus, 3 V. Ez az a láb, amely a fémes rögzítő csipesz oldalsó nyelve alatt található. |
| CR2032 tartó | - | Negatív pólus, föld (GND). Ez a szemközti szélen lévő láb, amely az elem alatti rugóhoz van kötve. |
Használat:
Szerelés előtt azonosítsa be a lábakat, mert a tartón nincs + és - jelölés a lábakon. A + láb a fémes csipeszes oldalsó nyelv alatti, a - láb pedig a szemközti szélen lévő.
A két lábat teljesen illessze be a próbapanel vagy a NYÁK furataiba, és rövid ideig tartó melegítéssel forrassza be, mert a műanyag deformálódik, ha sokáig van a forrasztópáka hatása alatt.
Forrasztás közben ne helyezze be az elemet, mert a hő károsíthatja.
Lehűlés után folytonosságvizsgáló funkcióra állított multiméterrel ellenőrizze, hogy a két láb nincs rövidre zárva.
Az elemet a + oldallal (a felirattal) felfelé helyezze be. Először csúsztassa a fémes csipesz alá, majd a másik oldalt enyhén nyomja le, amíg teljesen be nem kerül a tartóba.
Az elem kivételéhez a rugó felől a csipesz felé tolja, majd emelje ki, hivatkozzon hegyes fémtárgyat ne használjon.
Mérje meg a feszültséget a két lábon egyenfeszültség voltos állásban álló multiméterrel. Egy új elem körülbelül 3 V-ot mutat, 2.5 V alatt az elem lemerült, és cserélni kell.
A tartóra az elem feszültségén kívül más feszültséget ne kapcsoljon, és ügyeljen a polaritásra, mert a tartó nincs fordított polaritás elleni védelemmel ellátva.
A tartót olyan áramkörökhöz használja, amelyek 3 V-ot fogadnak el, és kis áramot igényelnek, néhány mikroampertől néhány milliamperig. Motorokhoz, relékhez vagy más nagy áramú terhelésekhez ne használja.
Ha nem használja, vegye ki az elemet a tartóból, hogy az ne merüljön le egy csatlakoztatva maradt áramkörön.
- Tápfeszültség
- 3 V
- Tűk száma
- 2
- Szerelés
- THT, furatszerelt
- Ház anyaga
- Műanyag
- Átmérő
- 20 mm
- Elemtípus
- CR2032 és CR2025
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
Ok
Produs ok,prea si calitate ok
Produse foarte bune
Corespund
Ebben a bemutatóban a CR2032 gombelem-tartót használjuk önálló tápforrásként, fejlesztőpanel és program nélkül. A tartónak két átmenő furatos (THT) kivezetése van, próbapanelre vagy NYÁK-ra forrasztható, és egy 3 V-os CR2032 elemet biztonságosan tart érintkezésben.
Kis projektekben használható, például valós idejű óra (RTC) modul tartalék elemeként, adatmegtartó memóriákhoz vagy kis fogyasztású LED-es áramkörökhöz. Itt beépíti az elemet a tartóba, azonosítja a kivezetéseket, és egy 5 mm-es piros LED-ből és 100 ohmos ellenállásból álló tesztáramkört épít.
Működése:
A tartó egy műanyag házból és két fém érintkezőből áll. Az egyik érintkező egy kapocs, amely az elem felső oldalán (+ pólus) és a szélén támaszkodik. A másik egy lapos rugó az elem alatt, amely az alsó oldalhoz (- pólus) ér. A kapocs tartja helyén az elemet, a rugó pedig enyhén a kapocs felé nyomja, így rezgés esetén is biztos marad az érintkezés. Mindkét érintkező az egyik forrasztólábhoz csatlakozik.
A CR2032 elem egy lítium cella, névleges feszültsége 3 V, átmérője 20 mm, jellemző kapacitása körülbelül 235 mAh. A tartó CR2025 elemeket is elfogad, amelyek ugyanekkora átmérőjűek, de vékonyabbak. Ezek az elemek néhány mikroampertől néhány milliamperig terjedő áramokra készültek. Motorokhoz, relékhez vagy más nagy áramot igénylő terhelésekhez nem alkalmasak.
A tesztáramkörben az ellenállás korlátozza az LED-en átfolyó áramot. Egy piros LED nyitófeszültsége körülbelül 2 V. A képlet: R = (U elem - U LED) / I. 10 mA kívánt áram esetén R = (3.0 V - 2.0 V) / 0.01 A = 100 ohm.
A valós áram kisebb lesz, mert az elemnek belső ellenállása van, és terhelés alatt a feszültsége csökken. Az ellenállás disszipált teljesítménye körülbelül 10 mW, ezért 1/4 W-os ellenállás elegendő. 10 mA-en egy 235 mAh-s elem néhány óra alatt lemerül, és ezen az áramon a hasznos kapacitás még a névlegesnél is kisebb. Ezért az áramkör tesztelésre alkalmas, folyamatos üzemre nem.
Csatlakoztatás:
A tartón nincs + és - jelölés a lábakon. A + láb az oldalsó, fém visszatartó kapoccsal ellátott oldalon van. A - láb a szemközti szélen van, a elem alatti rugóhoz kötve. A rendelkezésre álló feszültség 3 V, ezért a táplált áramköröknek 3 V-ot kell elfogadniuk. 5 V-os bemenetekhez a feszültség túl alacsony. Forrasztás előtt multiméterrel ellenőrizze a polaritást.
| Tartó kivezetése | Csatlakozik ide | Szerep |
|---|---|---|
| + (a fém kapocs alatti láb) | 100 ohmos ellenállás, 1-es kivezetés (másik vége az LED anódjára megy, hosszú láb) | Pozitív tápfeszültség, 3 V |
| - (a szemközti szélen, a rugóhoz kötve) | LED katódja (rövid láb, a lapos oldal jelölésével) | Föld (GND) |
Beállítás:
A tartón nincs gomb, potenciométer, jumper, LED vagy kijelző, így nincs mit beállítani. Az előkészítés a felszerelésből és az ellenőrzésből áll. Kövesse az alábbi lépéseket sorrendben.
Forrassza a tartót próbapanelre vagy NYÁK-ra úgy, hogy a két láb teljesen átmenjen a furatokon. Rövid ideig tartó melegítést alkalmazzon, mert a műanyag deformálódik, ha sokáig van a forrasztópáka közelében. Ne szerelje be az elemet forrasztás közben, mert a hő károsíthatja.
Lehűlés után állítsa multiméterét folytonosság-mérésre, és ellenőrizze, hogy a két láb nincs-e rövidre zárva egymással. Ezután helyezze be az elemet, a + oldalával (a felirattal) felfelé. Csúsztassa először a fém kapocs alá, majd finoman nyomja le a szemközti oldalt, amíg teljesen be nem ül a tartóba. A kivételhez tolja az elemet a rugó felől a kapocs felé, és emelje ki, hegyes fémtárgyat ne használjon.
Mérje meg a feszültséget a két lábon, multiméterét egyenfeszültségű volt-tartományra állítva. Egy új elem körülbelül 3 V-ot mutat. Ha az érték negatív, a szondákat felcserélte. Az a láb, ahol a piros szondát pozitív értéknél tartotta, a + láb. Ha a mérés 2.5 V alatt van, az elem kimerült, és ki kell cserélni.
A tartónak nincs fordított polaritás elleni védelme. Ha az elem + oldalával felfelé áll a tartóban, a polaritás helyes, de a NYÁK-ra szereléskor figyelembe kell venni a fent leírt + lábat.
Használati példa:
A példa egy 5 mm-es piros LED-et táplál a CR2032 elemről, a 100 ohmos ellenálláson keresztül.
Készítse elő az alkatrészeket: a CR2032 elemmel szerelt tartót, egy 100 ohmos 1/4 W-os ellenállást (barna, fekete, barna, arany sávok) és egy 5 mm-es piros LED-et. A próbapanelen kösse össze a tartó + lábát az ellenállás egyik végével. Az ellenállás másik végét kösse az LED anódjához, vagyis a hosszú lábhoz. Az LED katódját, a lapos oldal közelében lévő rövid lábat kösse a tartó - lábához.
Az LED azonnal kigyullad, közepes fényerővel. Az áram legfeljebb 10 mA, így az LED nem károsodik. Ha látni szeretné az áramot, állítsa multiméterét mA-es tartományba, és kapcsolja sorba az LED-del. 10 mA alatti értéket fog olvasni.
Valós alkalmazáshoz, például DS1307 vagy DS3231 RTC modul tartalék elemeként, a + lábat a modul VBAT, a - lábat pedig a GND kivezetéséhez kösse. Ilyenkor a fogyasztás mikroamperes nagyságrendű, így az elem sokáig kitart. Ebben az esetben már ne használja a példában szereplő ellenállást és LED-et.
A teszt után, ha nem használja, vegye ki az elemet a tartóból, hogy ne merüljön le egy csatlakoztatva maradt áramkörön.
Gyakori problémák:
Az LED nem gyullad ki. A leggyakoribb ok a fordítva beépített LED vagy a fordítva behelyezett elem. Ellenőrizze, hogy az LED hosszú lába az ellenállás felé mutat-e, és hogy az elem + oldala felfelé áll-e a kapocs alatt. Ellenőrizze multiméterrel az elem feszültségét is.
Az LED gyengén világít. Az elem majdnem lemerült, vagy az érintkezés gyenge. Mérje a feszültséget úgy, hogy az LED csatlakoztatva legyen. Ha jelentősen 2.5 V alá esik, cserélje ki az elemet. Ha az érintkezők szennyezettek vagy oxidálódtak, tisztítsa meg száraz ronggyal.
Az elem mozog, vagy kiesik a tartóból. Ellenőrizze, hogy a fém kapocs alá helyezte-e, és hogy a szemközti oldalt addig nyomta-e, amíg teljesen rögzült. Ellenőrizze azt is, hogy az elem átmérője 20 mm, vagyis CR2032 vagy CR2025 típusú.
A tartó műanyaga forrasztás után deformálódott. A lábakat túl sokáig melegítette. Gyorsan forrasszon, jól tisztított forrasztópákával, és hagyja lehűlni a tartót, mielőtt behelyezi az elemet.
Nem mérhető feszültség a lábakon. Ellenőrizze az elem és a kapocs, illetve a rugó közötti érintkezést, valamint a forrasztások folytonosságát. Ellenőrizze azt is, hogy az elem nincs-e teljesen lemerülve.
Korlátok és tanácsok:
A tartó és a CR2032 elem csak kis áramokhoz alkalmas, néhány mikroampertől néhány milliamperig. Nagy áramnál az elem feszültsége csökken, a hasznos kapacitás pedig jóval kisebb lesz a körülbelül 235 mAh-s névlegesnél.
A 3 V-os feszültség túl alacsony az 5 V-ot igénylő áramkörökhöz. A tartónak nincs fordított polaritás elleni védelme, ezért szereléskor ügyeljen a + és - lábakra.
Kerülje a hosszan tartó melegítést forrasztáskor, és ne használjon hegyes fémtárgyat az elem kivételekor. A tartó továbbra is használható tartalék elemként RTC modulokhoz, adatmegtartó memóriákhoz vagy kis LED-es áramkörökhöz, ahol a fogyasztás nagyon alacsony marad.
