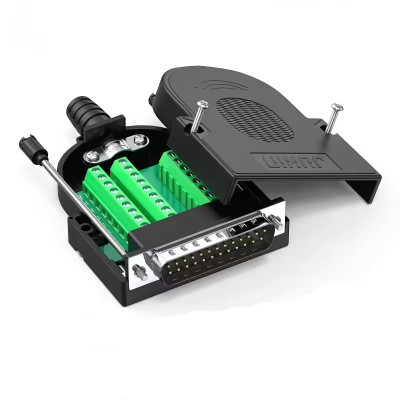

Modulo Connettore DB25
Soluzione rapida per collegare i cavi a un connettore DB25 senza saldatura, ogni pin ha un terminale metallico con vite per un fissaggio saldo e un contatto stabile. Il PCB isolante offre un supporto solido per il montaggio e accesso individuale ai pin per prototipazione e test. Compatibile con RS232, porta parallela e altre interfacce D-SUB 25, ideale per progetti Arduino, STM32 o ESP32.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Questo modulo breakout permette il collegamento rapido e senza saldature di cavi a un connettore DB25 (tipo D-SUB con 25 pin). È ideale per prototipazione, test o integrazione in progetti che richiedono l'interfaccia RS232, VGA o altre applicazioni che utilizzano connettori D-SUB a 25 pin.
Specifiche:
Tipo connettore: DB25 (D-SUB, 25 pin)
Tipo di montaggio: Solderless (morsetto a vite)
Materiale: PCB con strato isolante, morsetti metallici
Numero pin: 25
Compatibilità: RS232, VGA, parallelo, altre interfacce D-SUB 25
Pinout:
| Numero pin | Descrizione pin |
|---|---|
| 1 | Massa di protezione |
| 2 | Dati in trasmissione |
| 3 | Dati in ricezione |
| 4 | Richiesta di invio |
| 5 | Chiarimento per invio |
| 6 | Dispositivo dati pronto |
| 7 | Massa segnale |
| 8 | Terminale dati pronto |
| 9 | Rilevamento portante dati |
| 10 | Pin di test |
| 11 | N/D |
| 12 | Rilevamento portante dati (2) |
| 13 | Chiarimento per invio (2) |
| 14 | Dati in trasmissione (2) |
| 15 | Clock trasmettitore (DCE) |
| 16 | Dati in ricezione (2) |
| 17 | Clock ricevitore |
| 18 | N/D |
| 19 | Richiesta di invio (2) |
| 20 | Terminale dati pronto |
| 21 | Rilevatore qualità segnale |
| 22 | Indicatore di squillo |
| 23 | Rilevatore velocità segnale dati |
| 24 | Clock trasmettitore (DTE) |
| 25 | N/D |
Utilizzo:
Allentate la vite del morsetto corrispondente al pin desiderato, inserite il cavo e serrate la vite per fissare saldamente la connessione. Successivamente, inserite il connettore DB25 nella porta dell'apparecchio (computer, controller, ecc.).
Attenzione! Questo modulo non offre protezione aggiuntiva (senza diodi, resistori). È solo un intermediario meccanico.
Diagramma dimensioni:
