Arc hotbed, a compressione, per piano riscaldato regolabile, stampante 3D, 1.2 x 9.2 x 15 mm
L'Arc hotbed garantisce un riscaldamento uniforme e stabile del piano della stampante 3D, per una migliore aderenza e deformazioni ridotte. Compatibile con il piano riscaldato regolabile, ha un formato compatto 1.2 x 9.2 x 15 mm, risposta termica rapida, montaggio semplice e collegamento sicuro, adatto all'uso intensivo in progetti tecnici.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,25 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.

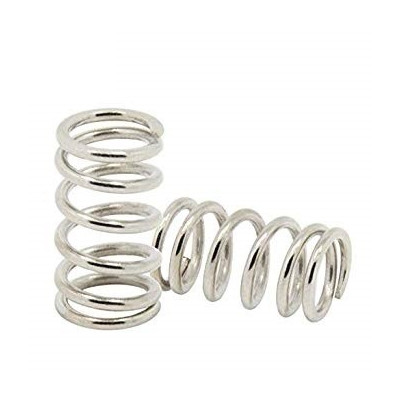

La molla hotbed (Arc hotbed) è una molla elicoidale di compressione destinata al piano riscaldato regolabile delle stampanti 3D. Si monta su ogni vite di regolazione, tra il telaio del piano e la piastra riscaldata, e mantiene la piastra premuta sui dadi di regolazione in qualsiasi posizione. È adatta per livellare il piano rispetto all'ugello, per sostituire le molle schiacciate o perse e per le stampanti 3D con piano regolabile agli angoli tramite viti e dadi.
La molla ha dimensioni 1.2 x 9.2 x 15 mm. La forza con cui preme la piastra aumenta man mano che il dado di regolazione la comprime, il che permette di alzare o abbassare ogni angolo del piano ruotando il dado. La molla assorbe anche i piccoli movimenti del piano durante la stampa, e il livellamento rimane stabile.
È un componente meccanico passivo, che non si collega elettricamente. Per un livellamento uniforme, le quattro regolazioni angolari del piano devono avere molle identiche per lunghezza e rigidità.
Specifiche:
Tipo: Molla elicoidale di compressione
Applicazione: Piano riscaldato regolabile per stampanti 3D
Montaggio: Sulla vite di regolazione, tra il telaio del piano e la piastra riscaldata
Dimensioni: 1.2 x 9.2 x 15 mm
Utilizzo:
Spegnete la stampante, scollegatela dalla presa e attendete che il piano si raffreddi. Non lavorate mai su un piano caldo, perché può provocare ustioni.
Svitate i dadi di regolazione dei quattro angoli, sollevate delicatamente la piastra del piano e rimuovete le molle vecchie.
Confrontate le molle nuove con quelle vecchie. Tutte le molle montate devono avere la stessa lunghezza e lo stesso diametro, e una molla vecchia più corta di quella nuova è schiacciata e va sostituita.
Posizionate una molla su ogni vite di regolazione, tra il telaio e la piastra del piano. Verificate che la molla stia dritta, sia centrata sulla vite e non appoggi sul bordo del foro.
Rimettete i dadi di regolazione e avvitateli in modo uniforme su tutti gli angoli, fino a quando le molle si comprimono leggermente e il piano non ha più gioco. Contate le rotazioni per ottenere la stessa regolazione in tutti gli angoli.
Per il livellamento, fate passare un foglio di carta tra l'ugello e il piano in ogni angolo e al centro. Il foglio deve scorrere con un leggero attrito.
Se la distanza tra ugello e piano è troppo grande, ruotate il dado nel senso che comprime la molla e alza il piano. Se il foglio è bloccato, ruotate il dado in senso inverso. Fate correzioni di massimo mezzo giro, poi verificate di nuovo tutti gli angoli.
La regolazione è corretta quando l'attrito del foglio è lo stesso in tutti i punti e il primo strato si stampa in modo uniforme su tutta la superficie.
Per risultati stabili, sostituite tutte le molle contemporaneamente e verificate periodicamente il livellamento, soprattutto se stampate spesso a temperature elevate.
- Dimensioni
- 1.2 x 9.2 x 15 mm
- Tipo
- Molla elicoidale di compressione
- Montaggio
- Sulla vite di regolazione, tra il telaio del piano e la piastra riscaldata
- Applicazione
- Piano riscaldato regolabile per stampanti 3D
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
La molla hotbed è una molla elicoidale di compressione utilizzata per il montaggio del piano riscaldato regolabile delle stampanti 3D. Si posiziona tra il telaio del piano e la piastra riscaldata, su ogni vite di regolazione, e permette di livellare il piano rispetto all'ugello. Il tutorial mostra come si monta e come si usa per il livellamento.
La molla si usa nelle stampanti 3D con piano regolabile agli angoli tramite viti e dadi di regolazione. Può essere usata anche come ricambio quando una molla vecchia si è compressa o è andata persa. Le dimensioni sono 1.2 x 9.2 x 15 mm.
Come funziona:
La molla è un elemento elastico. Quando viene compressa, preme sulle due superfici tra cui si trova con una forza che aumenta man mano che viene stretta. La relazione è F = k x, dove F è la forza in newton, k è la rigidità della molla in N/mm e x è la distanza di cui è stata compressa, in mm.
Su un piano riscaldato, il dado di regolazione sotto il telaio comprime la molla. Più il dado viene avvitato, più la molla è compressa, la forza aumenta e l'angolo del piano si alza più vicino all'ugello. Se si svita il dado, la molla si distende e l'angolo scende. Ad esempio, una molla compressa di 2 mm preme due volte meno della stessa molla compressa di 4 mm.
La molla tiene il piano premuto sui dadi in qualsiasi posizione di regolazione. Assorbe anche i piccoli movimenti del piano durante la stampa, così la regolazione resta stabile. I quattro angoli devono avere molle con la stessa rigidità e la stessa lunghezza, altrimenti la regolazione risulta diversa da un angolo all'altro.
Collegamento:
Il prodotto non si collega elettricamente e non ha tensione di alimentazione né livelli logici. Si monta meccanicamente sulla vite di regolazione del piano, come nella tabella seguente.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Arc hotbed (estremità inferiore) | Telaio del piano o rondella sulla vite di regolazione | Appoggio per la molla |
| Arc hotbed (estremità superiore) | Piastra del piano riscaldato | Preme la piastra sul dado di regolazione |
| Vite di regolazione | Passa all'interno della molla | Guida la molla e la mantiene centrata |
| Dado di regolazione | Si avvita sulla vite | Comprime o distende la molla |
Configurazione:
Il prodotto non ha pulsanti, potenziometri, jumper, interruttori, LED o display, quindi l'unica regolazione è la compressione della molla, eseguita con il dado di regolazione di ogni angolo.
| Azione | Effetto sulla molla | Effetto sul piano |
|---|---|---|
| Avvitate il dado | La molla si comprime di più | L'angolo si alza verso l'ugello |
| Svitate il dado | La molla si distende | L'angolo scende |
La regolazione si avvia con i dadi avvitati in egual misura su tutti gli angoli, contando le rotazioni. Successivamente correggete ogni angolo di non più di mezza rotazione alla volta, per non perdere il riferimento.
Esempio di utilizzo:
L'esempio seguente descrive la sostituzione delle molle e il livellamento del piano di una stampante 3D con quattro punti di regolazione.
Spegnete la stampante, staccatela dalla presa e attendete che il piano si raffreddi. Non lavorate mai su un piano caldo, perché può causare ustioni ed è collegato alla tensione.
Svitate i dadi di regolazione dai quattro angoli. Se il piano è montato sulle molle vecchie, sollevate delicatamente la piastra e rimuovete le molle.
Confrontate le molle nuove con quelle vecchie. Tutte e quattro devono avere la stessa lunghezza e lo stesso diametro. Se una molla vecchia è più corta di quella nuova, si è compressa e va sostituita.
Posizionate una molla su ogni vite di regolazione, tra il telaio e la piastra del piano. Verificate che la molla stia dritta e non appoggi sul bordo del foro.
Rimettete i dadi di regolazione e avvitateli in egual misura su tutti gli angoli, fino a quando le molle si comprimono leggermente e il piano si blocca senza gioco. Contate le rotazioni per ottenere la stessa regolazione in tutti gli angoli.
Accendete la stampante e portate l'ugello nei quattro angoli, poi al centro. In ogni punto fate passare un foglio di carta tra l'ugello e il piano. Il foglio deve scorrere con un leggero attrito.
Se la distanza è troppo grande, ruotate il dado nel senso che comprime la molla, cioè alzate il piano. Se il foglio è bloccato, ruotate il dado nel senso opposto, cioè abbassate il piano. Effettuate correzioni piccole, di non più di mezza rotazione, poi verificate di nuovo tutti gli angoli.
Ripetete la misurazione nei quattro angoli finché l'attrito del foglio è lo stesso ovunque. La regolazione è corretta quando il primo strato si stampa in modo uniforme su tutta la superficie.
Problemi comuni:
Il piano si disallinea spesso dopo alcune ore di stampa. La causa più comune è una molla compressa o dadi che si sono allentati a causa delle vibrazioni. Sostituite le molle usurate e stringete di nuovo i dadi, verificando i quattro angoli.
Un angolo del piano è più alto o più basso degli altri, anche se i dadi sono stretti allo stesso modo. La causa è una molla con lunghezza o rigidità diversa. Montate molle identiche in tutti gli angoli.
La molla si accartoccia da un lato e il piano si inclina. La causa è una molla che non è centrata sulla vite o che appoggia sul bordo del foro. Rimuovete la molla, riposizionatela dritta e verificate che non sfreghi contro il dado.
Non si riesce a stringere il dado abbastanza da alzare il piano. La causa è una molla troppo corta o completamente compressa. Verificate che la molla si adatti alla vite e sostituitela con una di lunghezza corretta.
Limitazioni e consigli:
La molla è un componente soggetto a usura. Dopo molti cicli di riscaldamento e raffreddamento può perdere tensione, quindi verificate il livellamento periodicamente. Se stampate spesso a temperature elevate, sostituite tutte le molle contemporaneamente, non solo una.
La molla ha dimensioni 1.2 x 9.2 x 15 mm, quindi è adatta solo alle viti e ai telai che hanno spazio per queste dimensioni. Verificate sulla vostra stampante prima del montaggio.
Dopo aver montato le molle, potete aggiungere dadi di regolazione più facili da ruotare oppure un sensore di livellamento automatico. Il sensore misura la distanza in più punti, mentre le molle restano l'elemento che mantiene il piano in posizione.
