Portabatteria 18650 3S, 3 alloggiamenti, 11,1 V, con cavi
Portabatteria per 3 batterie 18650 da 3,7 V in configurazione 3S, ideale per progetti fai da te, power bank e apparecchiature portatili, assicura un fissaggio stabile e un contatto elettrico sicuro, è dotato di cavi per un collegamento rapido, consente un montaggio semplice e un assemblaggio ordinato, compatibile con celle standard 18650.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,22 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.

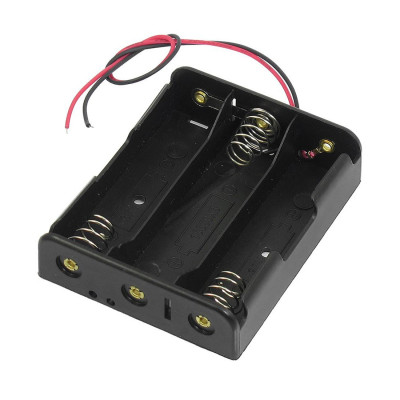

Il portabatteria 18650 3S è un contenitore in plastica nera con tre alloggiamenti, in cui si inseriscono tre batterie Li-ion 18650 collegate in serie, e fornisce una sorgente portatile di tensione continua. Da esso escono due cavi, rosso per il positivo e nero per il negativo. È adatto per alimentare motori in corrente continua, pompe, strisce LED da 12 V, robot mobili e convertitori step-down di tensione.
I tre alloggiamenti sono uniti tra loro da lamelle metalliche, in modo che il positivo di una cella si colleghi al negativo della successiva. In un collegamento di questo tipo in serie le tensioni delle celle si sommano, mentre la capacità in mAh resta quella di una singola cella. Con tre batterie da 3,7 V si ottiene una tensione nominale di 11,1 V, che sale a 12,6 V quando le celle sono completamente cariche (3 x 4,20 V).
Tra le caratteristiche principali si contano tre alloggiamenti con contatti metallici, di cui uno con molla e uno piatto, le lamelle di collegamento in serie, i due cavi di collegamento e i segni + e - stampati nella plastica in ogni alloggiamento. La tensione del pacco si prende direttamente dai cavi rosso e nero. Il portabatteria non contiene circuito di protezione (BMS), fusibile o interruttore, che si aggiungono in base al carico.
Specifiche:
Tensione nominale: 11,1 V (3 x 3,7 V)
Tensione del pacco completamente carico: 12,6 V (3 x 4,20 V)
Batterie: 3 x 18650 Li-ion
Collegamento celle: In serie (3S)
Numero di alloggiamenti: 3
Cavi di collegamento: Rosso (+) e nero (-)
Protezione: Senza BMS, fusibile o interruttore
Materiale: Plastica nera
Dimensioni: 76 x 61 x 21 mm
Layout:
| Elemento | Funzione |
|---|---|
| Alloggiamenti per batterie | Tre alloggiamenti in cui si inseriscono le celle 18650. I segni + e - stampati nella plastica indicano il verso in cui va posizionata ciascuna cella. |
| Contatto a molla | Contatto metallico a molla, su cui poggia l'estremità piatta (negativo) della cella. |
| Contatto piatto | Contatto metallico su cui poggia l'estremità con il pulsante sporgente (positivo) della cella. |
| Lamelle di collegamento in serie | Collegano il positivo di una cella al negativo della successiva, in modo che le tensioni delle tre celle si sommino. |
| Cavo rosso | Positivo del pacco, 11,1 V nominali e 12,6 V a carica completa. |
| Cavo nero | Negativo del pacco, massa. |
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Cavi di uscita | Rosso (+) | Positivo del pacco da 3 celle, 11,1 V nominali |
| Cavi di uscita | Nero (-) | Negativo del pacco, massa |
Utilizzo:
Utilizzate tre batterie 18650 dello stesso tipo, con la stessa capacità e lo stesso stato di carica, perché le celle diverse si scaricano in modo non uniforme.
Inserite ogni cella rispettando i segni + e - dell'alloggiamento. L'estremità piatta (negativo) va verso la molla, mentre l'estremità con il pulsante sporgente (positivo) va verso il contatto piatto. Le celle si posizionano in versi alternati.
Prima di collegare il carico, misurate con un multimetro impostato in tensione continua tra il cavo rosso e il cavo nero. Un valore compreso tra 11 e 12,6 V indica che il montaggio è corretto, mentre un valore di circa 3,7 V o 7,4 V indica che una cella è montata al contrario o non fa contatto.
Collegate il cavo rosso al positivo del carico e il cavo nero al negativo del carico, rispettando la polarità.
Montate un interruttore in serie con il cavo rosso, in modo che il carico sia completamente separato dal positivo delle batterie quando è spento.
Verificate che il carico accetti il campo da 11,1 V nominali fino a 12,6 V. Per carichi da 5 V o 3,3 V, inserite tra il portabatteria e il carico un convertitore step-down di tensione e non applicate mai direttamente 11,1 V.
Proteggete il circuito con un fusibile adatto alla corrente del carico, poiché il portabatteria non limita la corrente e non protegge dal cortocircuito.
Non lasciate che le celle si scarichino sotto 2,5 - 2,8 V per cella, cioè sotto circa 7,5 - 8,4 V per pacco, e controllate la tensione con un multimetro o con un modulo di protezione.
Per la ricarica, estraete le celle dal portabatteria e usate un caricabatterie dedicato per Li-ion, che si arresta a 4,20 V per cella, oppure un modulo BMS 3S. Non caricate le celle nel portabatteria direttamente da un alimentatore comune.
Estraete le celle dal portabatteria se non utilizzate il pacco per più giorni.
- Dimensioni
- 76 x 61 x 21 mm
- Materiale
- Plastica nera
- Tensione nominale
- 11.1 V (3 x 3.7 V)
- Protezioni
- Senza BMS, fusibile o interruttore
- Tensione massima
- 12.6 V (3 x 4.20 V)
- Configurazione
- In serie (3S)
- Tipo di batteria
- 3 x 18650 Li-ion
- Numero di celle
- 3
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (11) - Moderation della recensione
Perfect pentru atelier.
Produs ok,prea si calitate ok
FBFB
e ok
foarte bun
Il supporto per accumulatori 18650 3S è una fonte di alimentazione portatile, formata da tre alloggiamenti collegati in serie, in cui si inseriscono tre accumulatori Li-ion 18650. Il tutorial non utilizza nessuna scheda di sviluppo e nessun programma. Lo mettiamo in funzione, ne verifichiamo la tensione e lo usiamo per alimentare un motore a corrente continua con riduttore JGA25-370 da 12 V, acceso e spento con un interruttore a bilanciere KCD1-101.
Un pacchetto del genere si usa per motori, pompe, strisce LED da 12 V, robot mobili o come sorgente di ingresso per un convertitore step-down di tensione.
Come funziona:
Le lamelle metalliche tra gli alloggiamenti collegano il polo positivo di una cella al negativo della successiva. Questo è il collegamento in serie, indicato con 3S. Quando le celle sono collegate in serie, le loro tensioni si sommano, mentre la capacità in mAh resta quella di una singola cella.
Una cella 18650 ha una tensione nominale di 3.6 - 3.7 V, raggiunge 4.20 V (±0.05 V) quando è completamente carica e dovrebbe essere arrestata a 2.5 - 2.8 V. Per tre celle in serie risultano 3 x 3.7 V = 11.1 V nominali, 3 x 4.20 V = 12.6 V a carica completa e circa 7.5 - 8.4 V al limite di scarica.
L'energia immagazzinata si calcola con la formula Wh = V x Ah. Ad esempio, tre celle da 2000 mAh danno 11.1 V x 2 Ah = 22.2 Wh. La durata di funzionamento si stima con la formula tempo = capacità / corrente. Un consumo di 0.15 A teoricamente estrae circa 13 ore da un pacchetto da 2 Ah. In pratica la durata è inferiore, perché la tensione scende durante la scarica e perché le celle hanno perdite.
Il supporto non ha BMS, fusibile o interruttore. La protezione da cortocircuito, da sovracorrente e da scarica eccessiva deve essere garantita da voi, tramite fusibile, interruttore e controllo della tensione.
Collegamento:
Montate l'interruttore in serie con il filo rosso. Così, quando è spento, il motore è completamente separato dal positivo degli accumulatori, e il filo nero va direttamente al negativo del motore. La tensione ai morsetti è di 11.1 V nominali e 12.6 V quando le celle sono cariche, e il motore JGA25-370 da 12 V accetta questo intervallo senza convertitore. I contatti dell'interruttore KCD1-101 sopportano 6 A, ben oltre la corrente del motore. I pin dell'interruttore non sono numerati, e le notazioni 1 e 2 della tabella sono solo nomi usati nel tutorial, quindi il collegamento funziona in entrambi i sensi.
| Pin prodotto | Si collega a | Ruolo |
|---|---|---|
| Filo rosso (+) | Pin 1 dell'interruttore KCD1-101 | Positivo del pacchetto, 11.1 V nominali e 12.6 V a carica completa |
| Pin 2 dell'interruttore KCD1-101 | Morsetto + del motore JGA25-370 | Positivo commutato verso il motore |
| Filo nero (-) | Morsetto - del motore JGA25-370 | Negativo comune, massa |
Se il carico accetta solo 5 V o 3.3 V, inserite tra il supporto e il carico un convertitore step-down di tensione. Non applicate mai direttamente 11.1 V a un circuito o a un modulo da 5 V o 3.3 V.
Configurazione:
Il supporto non ha pulsanti, potenziometri, jumper o LED, quindi l'unica preparazione è il montaggio corretto delle celle. Usate tre celle 18650 con la stessa capacità, dello stesso tipo e con lo stesso stato di carica. Celle diverse o caricate in modo disuguale si scaricano in modo disuguale, e quella più debole può scendere sotto il limite di tensione e usurarsi.
Per ogni cella, seguite i segni + e - stampati nella plastica dell'alloggiamento. L'estremità piatta (negativo) va verso la molla, e l'estremità con il pulsante sporgente (positivo) va verso il contatto piatto. Le celle si posizionano in sensi alternati, e i segni nella plastica indicano il senso corretto per ciascun alloggiamento.
Prima di collegare il carico, misurate con un multimetro impostato su tensione continua tra il filo rosso e il filo nero. Il valore corretto è compreso tra 11 V e 12.6 V. Se misurate circa 3.7 V o 7.4 V, una o due celle sono montate al contrario o non fanno contatto. Estraete le celle e verificatele di nuovo.
Per la ricarica, estraete le celle dal supporto e inseritele in un caricabatterie dedicato Li-ion, che si arresta a 4.20 V per cella. In alternativa, potete caricare il pacchetto tramite un modulo BMS 3S collegato al supporto. Non caricate le celle nel supporto direttamente da un alimentatore comune, perché il supporto non limita la tensione e non interrompe la ricarica.
Esempio di utilizzo:
L'esempio alimenta un motore JGA25-370 da 12 V e 210 RPM, acceso e spento con l'interruttore KCD1-101. Portate l'interruttore sulla posizione spento (O) e lasciate il supporto senza celle.
Collegate i fili secondo la tabella della sezione Collegamento. Il filo rosso va al pin 1 dell'interruttore, il pin 2 va al morsetto + del motore, e il morsetto - del motore va al filo nero. Verificate che non ci siano fili scoperti che si tocchino tra loro.
Inserite le tre celle rispettando i segni + e - degli alloggiamenti. Con l'interruttore spento, misurate tra il filo rosso e il filo nero. Dovete leggere un valore compreso tra 11 e 12.6 V.
Premete l'interruttore sulla posizione acceso (I). Il motore deve partire subito e girare a vuoto a circa 210 RPM. La corrente a vuoto è dell'ordine di 0.04 - 0.15 A, mentre con il rotore bloccato sale a circa 1200 mA, per questo non tenete il motore bloccato per più di qualche secondo.
Per cambiare il senso di rotazione, spegnete l'interruttore e invertite i due fili del motore. Dopo l'uso, portate l'interruttore sulla posizione spento. Se non usate il pacchetto per più giorni, estraete le celle dal supporto.
Problemi frequenti:
Il motore non parte e il multimetro indica 0 V. La causa più comune è un contatto debole tra una cella e la lamella o la molla, oppure una cella inserita al contrario. Reinserite le celle una alla volta e verificate i segni + e - degli alloggiamenti.
La tensione misurata è di circa 3.7 V o 7.4 V invece di 11 - 12.6 V. Una o due celle sono montate al contrario o non fanno contatto. Estraete le celle e misurate ogni cella separatamente, il valore corretto essendo di circa 3.6 - 4.2 V.
Il motore gira lentamente o la tensione scende molto all'avvio. Le celle sono scariche o hanno una resistenza interna elevata, oppure i contatti sono ossidati. Caricate le celle, pulite i contatti e sostituite le celle vecchie.
I fili si riscaldano o l'interruttore si surriscalda. La corrente del carico è troppo alta per i fili o per i contatti. Riducete il carico e verificate che l'interruttore e il fusibile siano dimensionati per la corrente reale.
Il pacchetto si scarica in fretta. Le celle hanno capacità ridotta o sono usurate, e una cella più debole abbassa la tensione dell'intero pacchetto. Sostituite le celle con tre celle identiche, della stessa capacità.
Limitazioni e consigli:
Il supporto non ha BMS, fusibile o interruttore, quindi non protegge le celle da cortocircuito, sovracorrente o scarica eccessiva. La corrente massima dipende dalle celle utilizzate e dai fili di collegamento, non dal supporto. Non collegate mai tra loro il filo rosso e il filo nero.
La capacità del pacchetto è quella di una sola cella, e la tensione varia tra circa 12.6 V a carica completa e 7.5 - 8.4 V al limite di scarica, quindi il carico deve accettare questo intervallo.
Per un pacchetto più completo, aggiungete un modulo BMS 3S e un fusibile. Per carichi a tensione più bassa, aggiungete un convertitore step-down di tensione regolato al valore desiderato.
