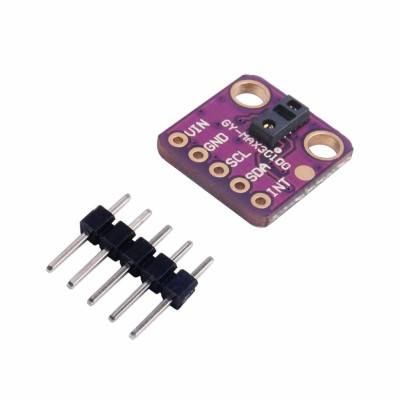

Sensore di pulsazioni, ossimetro, ottico, GY MAX30100, I2C
Modulo ottico per la misurazione della frequenza cardiaca e della saturazione di SpO2, basato su MAX30100, ideale per progetti di monitoraggio indossabili e portatili. Comunica tramite I2C, funziona a 3-5V, include LED, fotorivelatore ed elettronica a basso rumore con reiezione della luce ambientale. La corrente dei LED e la frequenza di aggiornamento sono programmabili per un basso consumo energetico e la modalità standby può essere disattivata tramite software.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo sensore monitoraggio battito, ottico, che utilizza il chip MAX30100 integrato.
Il modulo incorpora LED, elementi ottici, fotodiodo e elettronica a basso rumore con il vantaggio del rifiuto della luce ambientale. È ideale per lo sviluppo di applicazioni di tipo "wearable".
Comunica tramite I2C e si alimenta tra 3 e 5VDC e può essere spento via software con un consumo di corrente in standby pari a zero, adatto per dispositivi portatili.
Specifiche:
Tensione di alimentazione: 3 - 5VDC
Applicazioni: Pulsossimetro (SpO2), Monitor battito cardiaco
Pin: VIN, GND, SCL, SDA, INT
Vetro di copertura sensore ottico: Sì
Frequenza di aggiornamento e corrente LED programmabili: Sì, per ottimizzare il consumo
Consumo monitoraggio battito: <1mW
Consumo corrente in modalità spenta: 0.7µA Tip.
Output dati rapido: Sì
Resistenza alle interferenze da movimento: Sì
Temperatura di esercizio: -40 °C - +85 °C
Dimensioni mm: 12.7 x 12.7mm
Pinout:
| Pin MAX30100 | Descrizione | Pin Arduino Uno | Osservazioni |
|---|---|---|---|
| VIN / VCC | Alimentazione modulo | 3.3V (o 5V*) | Consigliato 3.3V, vedere le specifiche del proprio modulo |
| GND | Massa (ground) | GND | GND comune tra sensore e Arduino |
| SCL | I2C Clock | A5 | Linea SCL su Arduino Uno |
| SDA | I2C Data | A4 | Linea SDA su Arduino Uno |
| INT (o IRQ) | Pin interruzione opzionale | D2 (o altro digitale) | Opzionale, non obbligatorio per i test base |
Uso:
Installare la libreria disponibile nella sezione Download.
Il modulo ha l'indirizzo I2C tipico 0x57.
Caricare il seguente codice di test sulla scheda Arduino:
Codice Test:
#include
#include "MAX30100_PulseOximeter.h"
#define REPORTING_PERIOD_MS 1000
PulseOximeter pox;
uint32_t tsLastReport = 0;
void onBeatDetected()
{
Serial.println("Beat!");
}
void setup()
{
Serial.begin(115200);
Serial.print("Initializing pulse oximeter..");
// Inizializzare l'istanza PulseOximeter
// I fallimenti sono generalmente dovuti a un cablaggio I2C errato, alimentazione mancante
// o chip target sbagliato
if (!pox.begin()) {
Serial.println("FAILED");
for(;;);
} else {
Serial.println("SUCCESS");
}
pox.setIRLedCurrent(MAX30100_LED_CURR_7_6MA);
// Registrare una callback per il rilevamento del battito
pox.setOnBeatDetectedCallback(onBeatDetected);
}
void loop()
{
// Assicurarsi di chiamare update il più frequentemente possibile
pox.update();
if (millis() - tsLastReport > REPORTING_PERIOD_MS) {
Serial.print("Heart rate:");
Serial.print(pox.getHeartRate());
Serial.print("bpm / SpO2:");
Serial.print(pox.getSpO2());
Serial.println("%");
tsLastReport = millis();
}
}
