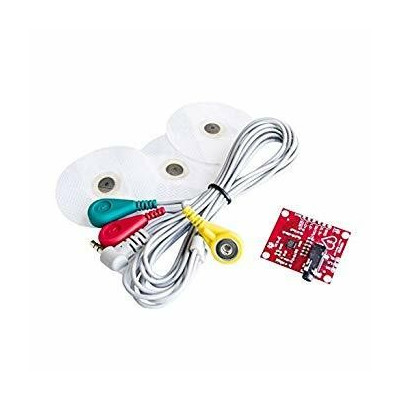

Modulo sensore ECG, EKG, kit AD8232

Modulo composto dal Modulo ECG AD8232 (un amplificatore operazionale che si collega ai sensori inclusi) e 3 sensori. Il prodotto è compatibile con Arduino e altre schede di sviluppo.

Il kit è ideale per progetti di misurazione dell'attività elettrica del cuore, il modulo AD8232 riesce a filtrare il rumore prodotto dal resto del corpo.

Il modulo dispone di una funzione di rilevamento della disconnessione degli elettrodi, che segnala la perdita di contatto con la pelle, contribuendo così all'affidabilità delle misurazioni. Può funzionare sia in configurazione a due che a tre elettrodi, risultando flessibile e facile da adattare. Con un consumo di energia molto ridotto, di soli 170 µA, è ideale per dispositivi portatili. Include un LED che segnala il ritmo cardiaco rilevato, e le connessioni sono facili da realizzare grazie al cavo jack da 3,5 mm incluso nella confezione.

Specifiche:

Tensione di alimentazione: 2.0V – 3.5V

Consumo corrente: ~170 µA

Uscita analogica: offset 1.5V, ampiezza 0-3V

CMRR: 80 dB a 60 Hz

Connettori: RA (braccio destro), LA (braccio sinistro), RL (gamba destra), jack 3,5 mm

LED di stato: segnalazione ritmo cardiaco

Dimensioni: 35 x 22mm

Utilizzo:

Collegamento ad Arduino:

Posizionamento elettrodi:

Programmazione e visualizzazione:

Usa Arduino IDE per caricare uno sketch che legge il pin A0.

Apri il Serial Plotter per visualizzare in tempo reale il segnale ECG.

Codice esempio:

____________________________________________________________

// Pinout

const int ECG_PIN = A0;      // Segnale analogico ECG
const int LO_PLUS = 10;      // Rilevazione scollegamento elettrodi LO+
const int LO_MINUS = 11;     // Rilevazione scollegamento elettrodi LO-

void setup() {
  Serial.begin(9600);

  pinMode(LO_PLUS, INPUT);
  pinMode(LO_MINUS, INPUT);
}


void loop() {
  int loPlusState = digitalRead(LO_PLUS);
  int loMinusState = digitalRead(LO_MINUS);

  // Verifica se gli elettrodi sono scollegati

  if (loPlusState == HIGH || loMinusState == HIGH) {
    Serial.println("!!! ELETTRODI SCOLLEGATI !!!");
  } else {

    // Leggiamo il segnale ECG
    int ecgValue = analogRead(ECG_PIN);
    Serial.println(ecgValue); // per Serial Plotter
  }

  delay(1); // frequenza di campionamento elevata
}

____________________________________________________

Raccomandazioni:

Assicurati che la pelle sia pulita per una buona adesione degli elettrodi e inumidisci leggermente la pelle per una migliore conducibilità.

Evita breadboard per le connessioni – preferisci connettori stabili o saldature.

Usa una fonte di alimentazione stabile per prevenire interferenze e letture errate.

Usa il monitor seriale in modalità Serial Plotter per vedere la rappresentazione grafica del segnale analogico.

Il posizionamento degli elettrodi più vicino al cuore porta a letture più precise.

Contenuto:

1x Modulo AD8232

1x Set 3 elettrodi con fili
