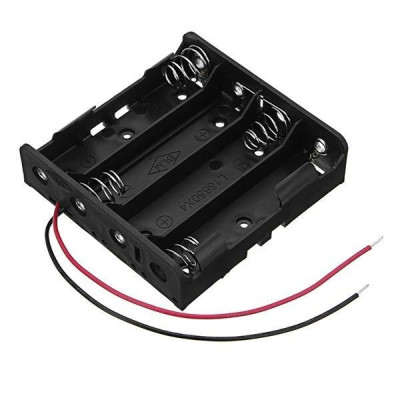

Portabatteria 18650 4S, 4 celle in serie, 14,8 V nominali, con cavo
Portabatteria per 4 batterie 18650 da 3,7 V, ideale per realizzare rapidamente un pacco 4S in progetti elettronici e applicazioni fai da te. Assicura un fissaggio saldo e un contatto elettrico stabile, dispone di cavo per un collegamento semplice, costruzione robusta in plastica resistente, montaggio facile e accesso rapido per la sostituzione delle celle.
Acquistando questo prodotto guadagni 0,31 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il portabatteria 18650 4S ospita quattro celle Li-ion di tipo 18650 collegate in serie e le porta all'esterno con due fili, rosso per il positivo e nero per il negativo. È adatto per pacchi di alimentazione portatili di circa 14,8 V, utilizzati per ventilatori, strisce LED, piccole pompe, robot, moduli di comando e altri carichi che richiedono 12 V o più, di solito tramite un regolatore di tensione.
I quattro scomparti sono collegati tra loro in serie, quindi le tensioni delle celle si sommano. Con celle da 3,7 V nominali si ottengono 14,8 V, con celle completamente cariche a 4,2 V il pacco fornisce 16,8 V, mentre con celle scariche a 3,0 V la tensione scende a 12 V. La capacità in mAh rimane uguale a quella di una singola cella. Il portabatteria non contiene elettronica di regolazione o di protezione, quindi non limita la corrente e non interrompe la scarica o la ricarica delle celle.
Tra le caratteristiche principali figurano i quattro scomparti in plastica nera con contatti metallici a molla, i segni + stampati in ciascun scomparto per il verso di inserimento delle celle, i fori di fissaggio sul fondo degli scomparti e i due fili di uscita, rosso e nero, con le estremità spelate. Il portabatteria non necessita di alimentazione, poiché è esso stesso la fonte di energia quando contiene delle celle.
Specifiche:
Tensione nominale: 14,8 V (4 x 3,7 V)
Intervallo di tensione del pacco: 12 - 16,8 V (3,0 - 4,2 V per cella)
Celle: 4 x 18650
Collegamento celle: Serie (4S)
Capacità: Uguale a quella di una singola cella
Protezione: Assenza di circuito di protezione o BMS
Terminali: Fili rosso (+) e nero (-), con estremità spelate
Involucro: Plastica nera, contatti metallici a molla
Dimensioni: 80 x 76 x 20 mm
Layout:
| Elemento | Funzione |
|---|---|
| Scomparti per celle (4 pezzi) | Alloggiano le quattro celle 18650, collegate tra loro in serie. Il verso delle celle si alterna da uno scomparto al successivo. |
| Lamella piatta | Contatto del polo positivo (+) della cella. |
| Molla metallica | Contatto del polo negativo (-) della cella e tenuta della cella nello scomparto. |
| Segni + negli scomparti | Indicano il verso in cui inserire ogni cella. |
| Filo rosso | Positivo del pacco di 4 celle. |
| Filo nero | Negativo del pacco di 4 celle. |
| Fori di fissaggio | Permettono il fissaggio del portabatteria con viti in un contenitore o su un supporto. |
Utilizzo:
Montate quattro celle 18650 dello stesso tipo, con la stessa capacità e lo stesso stato di carica, con il polo positivo verso la lamella piatta di ciascuno scomparto, secondo il segno + presente nello scomparto.
Non mescolate celle vecchie con celle nuove e non usate celle con cariche diverse, perché in serie si scaricano in modo non uniforme e quella più debole può scendere sotto il limite consentito.
Misurate la tensione alle estremità dei fili prima di qualsiasi collegamento. Dovreste leggere tra circa 12 V e 16,8 V, in funzione della carica delle celle, mentre un valore molto più basso o prossimo allo zero indica che una cella è inserita al contrario oppure non fa contatto.
Collegate il filo rosso al positivo del carico o del regolatore e il filo nero al negativo, rispettando la polarità. Non fate toccare tra loro le estremità dei fili mentre le celle sono montate.
Non collegate il pacco direttamente a un carico da 12 V, perché un pacco carico fornisce 16,8 V. Tra il pacco e il carico utilizzate un regolatore di tensione step-down.
Interrompete l'uso quando la tensione del pacco scende verso 12 V e caricate le celle con un caricabatterie adeguato, fuori dal portabatteria, ciascuna cella separatamente.
Togliete le celle dal portabatteria se non utilizzate il pacco per un periodo prolungato.
- Dimensioni
- 80 x 76 x 20 mm
- Tensione nominale
- 14.8 V (4 x 3.7 V)
- Protezioni
- Senza circuito di protezione o BMS
- Materiale della custodia
- Plastica nera, contatti metallici a molla
- Configurazione
- Serie (4S)
- Tipo di batteria
- 4 x 18650
- Numero di celle
- 4
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (4) - Moderation della recensione
foarte bun
Produsul este de calitate 10/10
E ok. Firele se pot lipi foarte usor unde este nevoie.
Livrare rapida si produs de calitate
Il supporto per batterie 18650 4S è un'alimentazione portatile: quattro celle Li-ion collegate in serie, con due fili di uscita, rosso per il positivo e nero per il negativo. Si utilizza in progetti che richiedono 12 V o più, ad esempio ventole, strisce LED, piccole pompe o robot.
In questo tutorial mettiamo in funzione il supporto passo dopo passo, senza programma. Alimentiamo una ventola da 12 V e 80 mm tramite un modulo step-down LM2596, perché il supporto non ha alcuna elettronica di regolazione o protezione.
Come funziona:
I quattro scomparti sono collegati in serie, quindi le tensioni delle celle si sommano. Con celle da 3.7 V nominali risulta 4 x 3.7 V = 14.8 V. Con celle completamente cariche a 4.2 V, il pacco fornisce 4 x 4.2 V = 16.8 V. Con celle scariche a 3.0 V, il pacco scende a 4 x 3.0 V = 12 V. La capacità in mAh resta quella di una singola cella, perché in serie si sommano le tensioni, non le capacità.
Per questo motivo il pacco non si collega direttamente a un carico da 12 V. Un pacco carico dà 16.8 V, troppo per molti carichi da 12 V. Tra il pacco e il carico si inserisce un regolatore step-down. Il modulo LM2596 accetta in ingresso circa 4.5 - 40 V e fornisce in uscita 1.25 - 37 V, con una corrente fino a 3 A. Oltre circa 2 A necessita di un dissipatore.
L'uscita resta sempre almeno 1.5 - 2 V sotto l'ingresso. Per un'uscita di 12 V, il pacco deve quindi restare sopra circa 13.5 - 14 V. Sotto questo valore la tensione di uscita inizia a scendere insieme a quella del pacco.
Calcolo del consumo per il nostro esempio: una ventola da 12 V che assorbe 0.15 A ha una potenza di 12 V x 0.15 A = 1.8 W. Con un rendimento indicativo del regolatore dell'85%, il pacco deve fornire circa 1.8 W / 0.85 = 2.1 W. Con celle da circa 2500 mAh, l'energia del pacco è 14.8 V x 2.5 Ah = 37 Wh. Ne risulta un'autonomia dell'ordine di 15 ore, perché l'ultima parte della capacità non può più essere usata: sotto 13.5 - 14 V sul pacco, il regolatore non mantiene più 12 V in uscita.
Collegamento:
Rispettate la polarità a ogni passo. Il filo rosso del supporto va a IN+ del modulo LM2596, quello nero a IN-. Una polarità invertita in ingresso può danneggiare il modulo. Non ci sono segnali logici, solo alimentazione. Il carico si collega solo dopo che la tensione di uscita è stata regolata a 12 V.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Filo rosso (+) del supporto | IN+ del modulo LM2596 | Positivo del pacco, 14.8 V nominali |
| Filo nero (-) del supporto | IN- del modulo LM2596 | Negativo del pacco, massa comune |
| OUT+ del modulo LM2596 | Filo rosso (+) della ventola | Alimentazione regolata a 12 V |
| OUT- del modulo LM2596 | Filo nero (-) della ventola | Massa del carico |
Pulsanti, regolazioni e indicatori:
Il supporto non ha pulsanti, interruttore, LED o display. L'unico elemento di regolazione nel montaggio è il trimmer del modulo LM2596, mentre nel montaggio delle celle contano i segni stampati in ogni vano.
| Elemento | Cosa fa | Come si usa |
|---|---|---|
| Trimmer multigiro del modulo LM2596 | Regola la tensione su OUT+ / OUT- | Si ruota con la vite in ottone, con il multimetro collegato all'uscita, fino a 12.0 V. In senso antiorario la tensione scende, in senso orario sale. |
| LED di alimentazione del modulo LM2596 | Indica che il modulo riceve tensione in ingresso | Si accende dopo aver collegato i fili del supporto a IN+ e IN-. Se non si accende, controllate le celle e la polarità. |
| Segni + nei vani | Indicano il verso in cui inserire ogni cella | La piastrina piatta nel vano è il positivo, mentre la molla è il negativo. Le celle alternano il verso, quindi seguite il segno di ogni vano. |
| Fili rosso e nero del supporto | Prelevano la tensione dei 4 elementi | Rosso su IN+, nero su IN-. |
Regolazione del trimmer, passo dopo passo. Partite dal modulo non alimentato e con il carico scollegato. Alimentate il modulo dal pacco e collegate il multimetro, impostato su tensione continua, a OUT+ (puntale rosso) e OUT- (puntale nero).
Ruotate lentamente la vite in ottone del trimmer e osservate il valore letto. Se la tensione si allontana da 12 V, ruotate nel senso opposto. Fermatevi quando il multimetro indica 12.0 V.
Il trimmer è multigiro, quindi le variazioni sono piccole e bisogna ruotare con pazienza. La regolazione è riuscita quando il valore resta stabile a 12.0 V anche dopo aver atteso qualche secondo.
Configurazione:
Non ci sono impostazioni elettroniche da salvare. L'unica regolazione è il trimmer, che mantiene meccanicamente la sua posizione anche dopo lo spegnimento del montaggio. Ripetete la regolazione solo se cambiate il carico o la tensione desiderata in uscita. I passi di messa in funzione sono i seguenti.
Montate quattro celle 18650 dello stesso tipo e con lo stesso stato di carica, rispettando i segni + dei vani.
Misurate la tensione ai fili del supporto e verificate che si trovi nell'intervallo 12 V - 16.8 V.
Saldate o inserite i fili nei morsetti del modulo LM2596, rosso su IN+ e nero su IN-. Lasciate l'uscita libera.
Regolate il trimmer fino a leggere 12.0 V in uscita, come descritto sopra. Solo dopo collegate il carico.
| Tensione pacco | Stato | Cosa succede in uscita |
|---|---|---|
| 16.8 V | Celle completamente cariche | Uscita stabile a 12.0 V |
| 14.8 V | Tensione nominale | Uscita stabile a 12.0 V |
| 13.5 - 14 V | Limite del regolatore | L'uscita inizia a scendere sotto 12 V |
| 12 V | Celle scariche (3.0 V per cella) | Interrompete l'uso e caricate le celle |
Esempio di utilizzo:
Alimentiamo una ventola da 80 mm, 12 V, con due fili (rosso positivo, nero negativo), che assorbe circa 0.15 A. Montate le quattro celle nel supporto, con il polo positivo verso la piastrina piatta di ogni vano, e misurate la tensione ai fili del supporto. Con celle cariche dovete leggere circa 16 V o più.
Collegate il filo rosso a IN+ e il filo nero a IN- del modulo LM2596, con il carico scollegato. Il LED di alimentazione del modulo si accende. Collegate il multimetro a OUT+ e OUT- e ruotate il trimmer finché leggete 12.0 V.
Collegate poi la ventola, il filo rosso a OUT+ e il filo nero a OUT-. La ventola si avvia e la tensione misurata in uscita deve restare a circa 12 V. Con celle da 2500 mAh il montaggio funziona per circa 15 ore, fino a quando il pacco scende sotto 13.5 - 14 V.
Problemi frequenti:
Il LED del modulo non si accende e non c'è tensione in uscita. La causa tipica è una cella inserita al contrario o che non fa contatto, che lascia il pacco senza tensione. Misurate la tensione ai fili del supporto, verificate i segni + di ogni vano e pulite i contatti.
La tensione di uscita non sale a 12 V. Il pacco è troppo scarico, perché l'uscita resta 1.5 - 2 V sotto l'ingresso. Caricate le celle e ripetete la misura.
La tensione di uscita scende quando collegate la ventola. La causa può essere un contatto debole nei fili o celle quasi scariche. Verificate i collegamenti e la tensione del pacco sotto carico.
Il modulo LM2596 si scalda. Il carico assorbe troppa corrente. Oltre circa 2 A il modulo necessita di un dissipatore, e la corrente massima è 3 A.
Il modulo si è guastato dopo il collegamento. La causa probabile è la polarità invertita in ingresso. Verificate sempre il filo rosso su IN+ e il filo nero su IN- prima di inserire le celle.
Limitazioni e consigli:
Il supporto non ha protezione da cortocircuito, da sovracorrente, da scarica eccessiva o da squilibrio tra le celle. Non lasciate toccare le estremità dei fili mentre le celle sono inserite. Spegnete il montaggio prima che una cella scenda sotto 3.0 V.
Il supporto non carica le celle. Caricatele separatamente, in un caricabatterie adatto alle 18650, e usate sempre celle dello stesso tipo e con lo stesso stato di carica.
La corrente massima dipende dalle celle utilizzate e dalla sezione dei fili, quindi per carichi elevati scegliete celle con una corrente di scarica adeguata e aggiungete un fusibile in serie con il filo rosso.
Su questo montaggio potete costruire pacchi portatili per strisce LED, pompe, robot e moduli di comando, cambiando solo la tensione di uscita del regolatore in base al carico desiderato.
