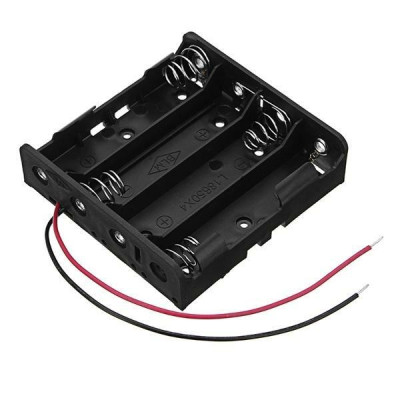

18650 4S akkumulátortartó, 4 cella sorba kapcsolva, 14,8 V névleges, kábellel
Tartó 4 db 3,7 V-os 18650-es akkumulátorhoz, ideal gyors 4S csomag összeállításához elektronikai projektekben és barkácsalkalmazásokban. Biztos rögzítést és stabil elektromos érintkezést biztosít, kábellel rendelkezik a könnyű csatlakoztatáshoz, strapabíró műanyag kivitelű, egyszerű szerelésű, és a cellák cseréje gyorsan elvégezhető.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,31 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A 18650 4S akkumulátortartó négy sorba kapcsolt 18650-es Li-ion cellát tartalmaz, és két vezetéken adja ki őket, a piros a pluszt, a fekete a mínuszt jelöli. Hordozható, körülbelül 14,8 V-os tápcsomagokhoz alkalmas, amelyeket ventilátorokhoz, LED-szalagokhoz, kis szivattyúkhoz, robotokhoz, vezérlőmodulokhoz és más, 12 V vagy annál magasabb feszültséget igénylő feladatokhoz használnak, általában feszültségszabályozón keresztül.
A négy rekesz egymással sorba van kötve, ezért a cellák feszültségei összeadódnak. 3,7 V névleges cellákkal 14,8 V adódik, a teljesen feltöltött, 4,2 V-os cellákból álló csomag 16,8 V-ot ad, a 3,0 V-ra lemerült cellák esetén pedig a feszültség 12 V-ra csökken. A kapacitás mAh-ban megegyezik egyetlen cella kapacitásával. A tartó nem tartalmaz szabályozó vagy védelmi elektronikát, ezért nem korlátozza az áramot, és nem állítja le a cellák kisütését vagy töltését.
A főbb jellemzők közé tartozik a négy fekete műanyag rekesz fémes rugós érintkezőkkel, a rekeszekben öntött + jelölések a cellák irányának jelzésére, a rekeszek alján lévő rögzítőlyukak, valamint a két, piros és fekete kimenő vezeték, amelyek végei le vannak vezetékezve. A tartónak nincs szüksége tápfeszültségre, mivel cellák behelyezése esetén maga is energiaforrás.
Specifikációk:
Névleges feszültség: 14,8 V (4 x 3,7 V)
Csomag feszültségtartomány: 12 - 16,8 V (cellánként 3,0 - 4,2 V)
Cellák: 4 x 18650
Cellakapcsolás: Soros (4S)
Kapacitás: Egyetlen cella kapacitásával egyenlő
Védelem: Nincs védelmi áramkör vagy BMS
Csatlakozók: Piros (+) és fekete (-) vezeték, lecsupaszított végekkel
Ház: Fekete műanyag, fémes rugós érintkezők
Méretek: 80 x 76 x 20 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| Cellarekeszek (4 db) | A négy sorba kötött 18650-es cellát tartják. A cellák iránya rekeszről rekeszre változik. |
| Lapos lemez | A cella pozitív (+) pólusának érintkezője. |
| Fémrugó | A cella negatív (-) pólusának érintkezője, és a cella rögzítése a rekeszben. |
| + jelölések a rekeszekben | Megmutatják, melyik irányba kell betenni az egyes cellákat. |
| Piros vezeték | A 4 cellás csomag pluszpólusa. |
| Fekete vezeték | A 4 cellás csomag mínuszpólusa. |
| Rögzítőlyukak | Csavarokkal történő rögzítést tesznek lehetővé egy házba vagy tartóra. |
Használat:
Helyezzen be négy azonos típusú, azonos kapacitású és azonos töltöttségi állapotú 18650-es cellát, a pozitív pólussal az egyes rekeszek lapos lemeze felé, a rekeszen lévő + jelölésnek megfelelően.
Ne keverjen régi és új cellákat, és ne használjon különböző töltöttségű cellákat, mert sorban a cellák egyenetlenül merülnek le, és a leggyengébb a megengedett határ alá kerülhet.
Mielőtt bármit csatlakoztatna, mérje meg a vezetékek végei közötti feszültséget. A cellák töltöttségétől függően körülbelül 12 V és 16,8 V közötti értéket kell mérnie, egy jóval kisebb vagy nullához közeli érték azt jelzi, hogy egy cella fordítva van behelyezve, vagy nincs érintkezése.
Csatlakoztassa a piros vezetéket a terhelés vagy a szabályozó pluszpólusához, a fekete vezetéket pedig a mínuszhoz, a polaritás betartásával. Amíg a cellák be vannak helyezve, ne érintse egymáshoz a vezetékek végeit.
Ne csatlakoztassa a csomagot közvetlenül 12 V-os terheléshez, mert a teljesen feltöltött csomag 16,8 V-ot ad. A csomag és a terhelés közé használjon lefelé szabályozó feszültségszabályozót.
Hagyja abba a használatot, amikor a csomag feszültsége 12 V közelébe csökken, és töltse a cellákat megfelelő töltővel, a tartón kívül, cellánként külön-külön.
Ha a csomagot hosszabb ideig nem használja, vegye ki a cellákat a tartóból.
- Méretek
- 80 x 76 x 20 mm
- Névleges feszültség
- 14.8 V (4 x 3.7 V)
- Védelmek
- Védelmi áramkör és BMS nélkül
- Ház anyaga
- Fekete műanyag, rugós fém érintkezők
- Konfiguráció
- Soros (4S)
- Elemtípus
- 4 x 18650
- Cellák száma
- 4
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
foarte bun
Produsul este de calitate 10/10
E ok. Firele se pot lipi foarte usor unde este nevoie.
Livrare rapida si produs de calitate
A 18650 4S akkutartó hordozható tápegység: négy sorba kötött Li-ion cella, két kimeneti vezetékkel, a piros a pluszhoz, a fekete a mínuszhoz. 12 V vagy annál nagyobb feszültséget igénylő projektekben használjuk, például ventilátoroknál, LED-szalagoknál, kis szivattyúknál vagy robotoknál.
Ebben a bemutatóban programkód nélkül, lépésről lépésre üzembe helyezzük a tartót. Egy 12 V-os, 80 mm-es ventilátort táplálunk LM2596 léptetőátalakítón keresztül, mert a tartónak nincs semmilyen szabályozó vagy védelmi elektronikája.
Működés:
A négy rekesz sorba van kötve, ezért a cellák feszültsége összeadódik. Névleges 3.7 V-os cellákkal 4 x 3.7 V = 14.8 V adódik. Teljesen feltöltött, 4.2 V-os cellákkal a csomag 4 x 4.2 V = 16.8 V-ot ad. 3.0 V-ra lemerült cellákkal a csomag 4 x 3.0 V = 12 V-ra csökken. A kapacitás mAh-ban továbbra is egyetlen cella kapacitása marad, mert sorba kapcsolásnál a feszültség adódik össze, nem a kapacitás.
Ezért a csomagot nem köthetjük közvetlenül 12 V-os terhelésre. Egy teljes csomag 16.8 V-ot ad, ami sok 12 V-os terhelés számára már túl sok. A csomag és a terhelés közé ezért léptetőátalakítót (buck konvertert) teszünk. Az LM2596 modul bemenetén kb. 4.5 - 40 V-ot fogad el, kimenetén 1.25 - 37 V-ot ad, legfeljebb 3 A árammal. Kb. 2 A felett hűtőbordára van szüksége.
A kimenet mindig legalább 1.5 - 2 V-tal marad a bemenet alatt. 12 V-os kimenethez a csomagnak tehát kb. 13.5 - 14 V felett kell maradnia. E érték alatt a kimeneti feszültség a csomag feszültségével együtt kezd csökkenni.
A példánk fogyasztásának számítása: egy 12 V-os ventilátor, amely 0.15 A-t vesz fel, teljesítménye 12 V x 0.15 A = 1.8 W. A szabályozó kb. 85 százalékos hatásfokával számolva a csomagnak kb. 1.8 W / 0.85 = 2.1 W-ot kell adnia. Kb. 2500 mAh-s cellákkal a csomag energiája 14.8 V x 2.5 Ah = 37 Wh. Ebből kb. 15 órás üzemidő adódik, mert a kapacitás utolsó része nem használható: 13.5 - 14 V alatt a szabályozó már nem tartja fenn a 12 V-ot a kimeneten.
Csatlakoztatás:
Minden lépésnél ügyeljen a polaritásra. A tartó piros vezetéke az LM2596 modul IN+ bemenetére megy, a fekete vezeték pedig az IN- bemenetére. A fordított polaritás a bemeneten tönkreteheti a modult. Nincsenek logikai jelek, csak tápellátás. A terhelést csak azután csatlakoztassa, hogy a kimeneti feszültséget 12 V-ra állította.
| Termék csatlakozója | Ide csatlakozik | Szerep |
|---|---|---|
| Tartó piros (+) vezetéke | IN+ az LM2596 modulon | A csomag pluszpólusa, 14.8 V névlegesen |
| Tartó fekete (-) vezetéke | IN- az LM2596 modulon | A csomag mínuszpólusa, közös föld |
| LM2596 modul OUT+ | Ventilátor piros (+) vezetéke | 12 V-ra szabályozott tápfeszültség |
| LM2596 modul OUT- | Ventilátor fekete (-) vezetéke | A terhelés földje |
Gombok, beállítások és jelzők:
A tartónak nincsenek gombjai, kapcsolója, LED-je vagy kijelzője. Az egyetlen szabályozóelem a szerelésnél az LM2596 modul trimmere, a cellák behelyezésénél pedig a rekeszekbe öntött jelölések számítanak.
| Elem | Mit csinál | Hogyan használjuk |
|---|---|---|
| LM2596 modul többfordulatú trimmere | Beállítja az OUT+ / OUT- kimenet feszültségét | Sárgaréz csavarhúzóval forgatjuk, a kimenetre kötött multiméterrel, amíg 12.0 V nem lesz. Az óramutató járásával ellentétes irányban csökken a feszültség, az óramutató járásával megegyező irányban nő. |
| LM2596 modul tápjelző LED-je | Azt jelzi, hogy a modul kap bemeneti feszültséget | A tartó vezetékeinek IN+ és IN- bemenetre kötése után világít. Ha nem világít, ellenőrizze a cellákat és a polaritást. |
| Rekeszekben lévő + jelölések | Azt mutatják, melyik irányba kell behelyezni az egyes cellákat | A rekesz lapos lemeze a plusz, a rugó a mínusz. A cellák iránya váltakozik, ezért minden rekesznél kövesse a jelölést. |
| Tartó piros és fekete vezetéke | A 4 cellás csomag feszültségét adják ki | Piros az IN+-ra, fekete az IN-re. |
A trimmer lépésenkénti beállítása. Induljon a nem táplált modulból és a leválasztott terheléssel. Táplálja a modult a csomagról, és csatlakoztassa a multimétert egyenfeszültség-mérésre az OUT+ (piros szonda) és az OUT- (fekete szonda) kimenethez.
Lassan forgassa a trimmer sárgaréz csavarját, és figyelje a kijelzett értéket. Ha a feszültség eltér a 12 V-tól, forgassa az ellenkező irányba. Álljon meg, amikor a multiméter 12.0 V-ot mutat.
A trimmer többfordulatú, ezért a változások kicsik, türelmesen forgasson. A beállítás sikerült, ha az érték néhány másodperc várakozás után is stabilan 12.0 V marad.
Konfiguráció:
Nincs elektronikus beállítás, amit el kellene menteni. Az egyetlen szabályozó a trimmer, amely a szerelvény kikapcsolása után is megtartja mechanikus helyzetét. A beállítást csak akkor ismételje meg, ha megváltoztatja a terhelést vagy a kívánt kimeneti feszültséget. Az üzembe helyezés lépései a következők.
Helyezzen be négy azonos típusú 18650-es cellát, azonos töltöttségi állapotban, a rekeszekben lévő + jelölésekre ügyelve.
Mérje meg a feszültséget a tartó vezetékein, és ellenőrizze, hogy a 12 V - 16.8 V tartományban van-e.
Forrassza vagy dugja be a vezetékeket az LM2596 modul kapcsaiba: piros az IN+-ra, fekete az IN-re. A kimenetet hagyja szabadon.
Állítsa be a trimmert, amíg a kimeneten 12.0 V-ot nem olvas le, ahogy fent le van írva. Csak ezután csatlakoztassa a terhelést.
| Csomagfeszültség | Állapot | Mi történik a kimeneten |
|---|---|---|
| 16.8 V | Teljesen feltöltött cellák | Stabil, 12.0 V kimenet |
| 14.8 V | Névleges feszültség | Stabil, 12.0 V kimenet |
| 13.5 - 14 V | A szabályozó határa | A kimenet 12 V alá kezd csökkenni |
| 12 V | Lemerült cellák (3.0 V cellánként) | Hagyja abba a használatot, és töltse fel a cellákat |
Használati példa:
Egy 80 mm-es, 12 V-os ventilátort táplálunk, két vezetékkel (piros plusz, fekete mínusz), amely kb. 0.15 A-t fogyaszt. Helyezze be a négy cellát a tartóba, a pozitív pólussal a rekeszek lapos lemeze felé, és mérje meg a feszültséget a tartó vezetékein. Feltöltött cellák esetén kb. 16 V-ot vagy annál többet kell leolvasnia.
Csatlakoztassa a piros vezetéket az LM2596 modul IN+, a fekete vezetéket az IN- bemenetére, a terhelés nélkül. A modul tápjelző LED-je felgyullad. Csatlakoztassa a multimétert az OUT+ és OUT- kimenetre, és forgassa a trimmert, amíg 12.0 V-ot nem olvas.
Ezután csatlakoztassa a ventilátort: a piros vezetéket az OUT+ kimenetre, a feketét az OUT- kimenetre. A ventilátor elindul, és a kimeneten mért feszültségnek kb. 12 V-on kell maradnia. 2500 mAh-s cellákkal a szerelvény kb. 15 óráig működik, amíg a csomag 13.5 - 14 V alá nem csökken.
Gyakori problémák:
Az LM2596 modul LED-je nem világít, és nincs kimeneti feszültség. Gyakori ok egy fordítva behelyezett vagy rosszul érintkező cella, ami feszültségmentessé teszi a csomagot. Mérje meg a tartó vezetékein a feszültséget, ellenőrizze a rekeszek + jelöléseit, és tisztítsa meg az érintkezőket.
A kimeneti feszültség nem emelkedik 12 V-ra. A csomag túlságosan le van merülve, mert a kimenet 1.5 - 2 V-tal a bemenet alatt marad. Töltse fel a cellákat, és ismételje meg a mérést.
A kimeneti feszültség csökken, amikor csatlakoztatja a ventilátort. Az ok lehet laza vezetékcsatlakozás vagy majdnem lemerült cellák. Ellenőrizze a csatlakozásokat és a csomag feszültségét terhelés alatt.
Az LM2596 modul melegszik. A terhelés túl sok áramot vesz fel. Kb. 2 A felett a modulnak hűtőbordára van szüksége, a maximális áram pedig 3 A.
A modul a csatlakoztatás után meghibásodott. Valószínű ok a fordított polaritás a bemeneten. Mindig ellenőrizze a piros vezetéket az IN+ bemeneten és a fekete vezetéket az IN- bemeneten, mielőtt a cellákat behelyezi.
Korlátok és tanácsok:
A tartónak nincs védelme rövidzárlat, túláram, túlzott kisülés vagy cellák közötti kiegyenlítetlenség ellen. Ne hagyja, hogy a vezetékek végei összeérjenek, amíg a cellák be vannak helyezve. Kapcsolja ki a szerelvényt, mielőtt bármelyik cella 3.0 V alá kerülne.
A tartó nem tölti a cellákat. Töltse őket külön, 18650-hez alkalmas töltőben, és mindig azonos típusú, azonos töltöttségi állapotú cellákat használjon.
A maximális áram a használt cellától és a vezetékek keresztmetszetétől függ, ezért nagy terhelésnél válasszon megfelelő kisütési áramú cellákat, és sorosan építsen be egy biztosítékot a piros vezetékbe.
Erre a szerelvényre alapozva építhet hordozható csomagokat LED-szalagokhoz, szivattyúkhoz, robotokhoz és vezérlőmodulokhoz, csupán a szabályozó kimeneti feszültségét kell megváltoztatnia a kívánt terheléshez.
