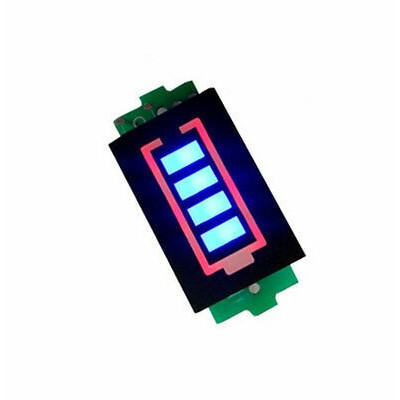

Akkumulátorszint-jelző modul 1S, 3,3–4,2 V, 4 szegmens, kék és piros kijelző, 43,5 x 20 mm
Gyorsan kijelzi az 1S lítium elem töltöttségi szintjét 3,3 és 4,2 V között, 4 kék sávval a 25, 50, 75 és 100%-os szintekhez, valamint egy piros körvonallal, ha 25% alá esik. 3,7 V egyenfeszültséggel működik, alacsony, körülbelül 5 mA-es fogyasztással, kompakt, 43,5 x 20 mm, ideális hordozható projektekhez és elektronikus berendezésekhez.
A termék megvásárlásával jár 0,34 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az akkumulátor-szintjelző modul a 1S lítium akkumulátor töltöttségi állapotát egy 4 kék szegmenssel és piros kerettel rendelkező, akkumulátor alakú kijelzőn jeleníti meg. Közvetlenül a cella kapcsaira csatlakozik, és ránézésre megmutatja, mennyire van feltöltve, ezért alkalmas 3,7 V-os akkumulátorokhoz hordozható projektekben, zseblámpákban, házilag épített power bankokban, játékokban, elemes eszközökben és akkumulátoros házakban.
A modul méri a cella feszültségét, és a szintnek megfelelően 1, 2, 3 vagy 4 szegmenst világít meg. Az első szegmens 3,3 V-nál (25%), a második 3,5 V-nál (50%), a harmadik 3,7 V-nál (75%), a negyedik pedig 3,9 V-nál (100%) gyullad ki. Amikor az akkumulátor töltöttsége 25% alá esik, csak a piros, akkumulátor alakú keret marad világítva. A jelzés kisütés és töltés közben is működik. Ni-MH akkumulátorok is használhatók, feltéve hogy a feszültségük a 3,3 - 4,2 V tartományba esik.
A fő jellemzők közé tartozik a 4 kék szegmenssel és piros kerettel ellátott kijelző, a körülbelül 5 mA-es alacsony fogyasztás, a 43,5 x 20 mm-es kis méret, valamint a nyák két végén elhelyezett egy-egy rögzítőfurat. A modulon nincs gomb, beállítás vagy külön tápellátás igénye, mivel közvetlenül arról a celláról kapja az energiát, amelyet figyel.
Műszaki adatok:
Tápfeszültség: 3,7 VDC (1 db 3,7 V-os lítium akkumulátor)
Áramfogyasztás: 5 mA
Akkumulátor típusa: 1S lítium, teljes töltésnél 4,2 V
Feszültségtartomány: 3,3 - 4,2 V
25% szint: 3,3 V
50% szint: 3,5 V
75% szint: 3,7 V
100% szint: 3,9 V
Kijelző: 4 kék szegmens és piros, akkumulátor alakú keret
Méretek: 43,5 x 20 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| Kék szegmensek (4 sáv) | A töltöttségi szintet jelzik. Minden feszültségküszöbnél egy további szegmens világít fel: 3,3 V, 3,5 V, 3,7 V és 3,9 V. |
| Piros, akkumulátor alakú keret | Kirajzolja az akkumulátor szimbólumát. Amikor a töltöttség 25% alá esik, ez az egyetlen világító elem. |
| B+ tápellátási pad | Az akkumulátor pozitív sarujához csatlakozik. |
| B- tápellátási pad | Az akkumulátor negatív sarujához csatlakozik. |
| Rögzítőfuratok | Mindkét oldalon egy-egy található a modul rögzítéséhez. |
Kiosztás:
| Csatlakozó | Pin | Funkció |
|---|---|---|
| Tápellátási pad | B+ | Az 1S akkumulátor pozitív saruja |
| Tápellátási pad | B- | Az akkumulátor negatív saruja (GND) |
Használat:
Forrasztás előtt ellenőrizze a nyákon lévő polaritásjelöléseket, és azonosítsa a B+ és B- padokat.
Forrasszon egy-egy vezetéket mindkét padra a polaritás betartásával, majd csatlakoztassa a vezetékeket az akkumulátor kapcsaira: B+ a pluszra, B- a mínuszra.
Ne cserélje fel a polaritást, és ne alkalmazzon 4,2 V-nál nagyobb feszültséget, mert a modul egyetlen lítium cellához készült.
Csatlakoztatás után a kijelző azonnal világítani kezd, és megmutatja az aktuális szintet. A világító kék szegmensek száma a 25%, 50%, 75% és 100% küszöböknek felel meg.
Ha csak a piros keret világít, az akkumulátor feszültsége 3,3 V alatt van, és újra kell tölteni.
A modulon nincs gomb, jumper vagy potenciométer, ezért nem igényel beállítást. Töltés közben párhuzamosan csatlakoztatva is maradhat az akkumulátorhoz, hogy látható legyen, ahogy emelkedik a töltöttségi szint.
A modul csatlakoztatva körülbelül 5 mA-t fogyaszt, ezért szereljen kapcsolót a tápvezetékre, vagy válassza le a modult, ha az akkumulátort hosszabb ideig nem használják.
Pontos jelzéshez az akkumulátor feszültségét nyugalmi állapotban vagy kis terhelés mellett mérje, mivel nagy áramoknál a feszültség átmenetileg csökkenhet, és kevesebb szegmens jelenhet meg.
Rögzítse a modult a nyák két végén lévő rögzítőfuratokon keresztül, elkerülve, hogy a forrasztási pontok fém alkatrészekkel érintkezzenek.
- Tápfeszültség
- 3.7 V DC
- Méretek
- 43.5 x 20 mm
- Fogyasztás
- 5 mA
- Kijelző
- 4 szegmens
- Konfiguráció
- 1S
- Feszültségmérési tartomány
- 3.3-4.2 V
- Kijelző színe
- Kék pirossal
- Elemtípus
- Lítium 1S
