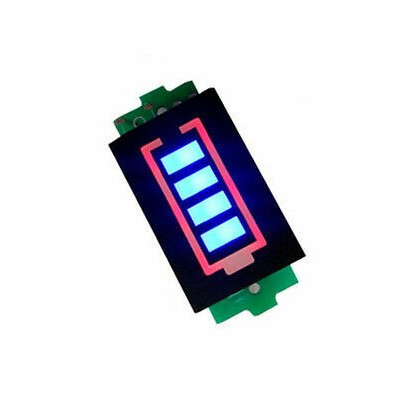

Modulo indicatore livello batteria 1S, 3,3 - 4,2 V, 4 segmenti, display blu con rosso, 43,5 x 20 mm
Visualizza rapidamente il livello di carica di una cella al litio 1S tra 3,3 e 4,2 V, con 4 barre blu per il 25%, 50%, 75% e 100% e un contorno rosso quando scende sotto il 25%. Funziona a 3,7 V CC con un basso consumo di circa 5 mA, è compatto, 43,5 x 20 mm, ideale per progetti portatili e apparecchiature elettroniche.
Acquistando questo prodotto guadagni 0,34 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo indicatore di livello visualizza lo stato di carica di una batteria al litio 1S tramite un display a forma di batteria, con 4 segmenti blu e cornice rossa. Si collega direttamente ai terminali della cella e mostra a colpo d'occhio quanto è carica, il che lo rende adatto per accumulatori da 3.7 V in progetti portatili, torce, power bank costruiti in casa, giocattoli, dispositivi alimentati a batteria e custodie per accumulatori.
Il modulo misura la tensione della cella e accende 1, 2, 3 o 4 segmenti in base al livello. Il primo segmento si accende a 3.3 V (25%), il secondo a 3.5 V (50%), il terzo a 3.7 V (75%) e il quarto a 3.9 V (100%). Quando il livello della batteria scende sotto il 25%, rimane acceso solo il contorno rosso a forma di batteria. L'indicazione funziona sia in scarica sia in carica. Si possono usare anche batterie Ni-MH, a condizione che la loro tensione rientri nell'intervallo 3.3 - 4.2 V.
Tra le principali caratteristiche figurano il display con 4 segmenti blu e cornice rossa, il consumo ridotto di circa 5 mA, le dimensioni compatte di 43.5 x 20 mm e un foro di montaggio su ciascuna delle due estremità della scheda. Il modulo non ha pulsanti o regolazioni e non necessita di alimentazione separata, essendo alimentato direttamente dalla cella che monitora.
Specifiche:
Tensione di alimentazione: 3.7 VDC (1 batteria al litio da 3.7 V)
Consumo di corrente: 5 mA
Tipo di batteria: Litio 1S, 4.2 V a carica completa
Intervallo di tensione: 3.3 - 4.2 V
Livello 25%: 3.3 V
Livello 50%: 3.5 V
Livello 75%: 3.7 V
Livello 100%: 3.9 V
Display: 4 segmenti blu e cornice rossa a forma di batteria
Dimensioni: 43.5 x 20 mm
Layout:
| Elemento | Funzione |
|---|---|
| Segmenti blu (4 barre) | Indicano il livello di carica. Si accende un segmento aggiuntivo a ogni soglia di tensione: 3.3 V, 3.5 V, 3.7 V e 3.9 V. |
| Cornice rossa a forma di batteria | Delimita il simbolo della batteria. Quando il livello scende sotto il 25%, è l'unico elemento acceso. |
| Pad di alimentazione B+ | Si collega al terminale positivo della batteria. |
| Pad di alimentazione B- | Si collega al terminale negativo della batteria. |
| Fori di montaggio | Uno su ciascuna estremità della scheda, per il fissaggio del modulo. |
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Pad di alimentazione | B+ | Terminale positivo della batteria 1S |
| Pad di alimentazione | B- | Terminale negativo della batteria (GND) |
Utilizzo:
Verificate i contrassegni di polarità sulla scheda prima della saldatura e identificate i pad B+ e B-.
Saldare un filo su ciascun pad, rispettando la polarità, quindi collegare i fili ai terminali della batteria: B+ al positivo e B- al negativo.
Non invertite la polarità e non applicate una tensione superiore a 4.2 V, poiché il modulo è destinato a una singola cella al litio.
Dopo il collegamento il display si accende immediatamente e mostra il livello attuale. Il numero di segmenti blu accesi corrisponde alle soglie 25%, 50%, 75% e 100%.
Se è acceso solo il contorno rosso, la tensione della batteria è inferiore a 3.3 V e deve essere ricaricata.
Il modulo non ha pulsanti, jumper o potenziometri, quindi non richiede alcuna impostazione. Può rimanere collegato in parallelo alla batteria durante la carica, per vedere come sale il livello.
Il modulo consuma circa 5 mA finché è collegato, quindi montate un interruttore sul filo di alimentazione oppure scollegate il modulo quando la batteria non viene usata per lunghi periodi.
Per un'indicazione corretta, misurate la tensione della batteria a riposo o con carico leggero, perché ad alti correnti la tensione scende temporaneamente e possono essere visualizzati meno segmenti.
Fissate il modulo tramite i fori di montaggio sulle due estremità della scheda, evitando il contatto dei pad saldati con parti metalliche.
- Tensione di alimentazione
- 3.7 V DC
- Dimensioni
- 43.5 x 20 mm
- Consumo
- 5 mA
- Display
- 4 segmenti
- Configurazione
- 1S
- Campo di misura della tensione
- 3.3-4.2 V
- Colore del display
- Blu con rosso
- Tipo di batteria
- Litio 1S
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (1) - Moderation della recensione
Il modulo indicatore del livello della batteria 1S è un modulo indipendente, che funziona da solo, senza scheda di sviluppo e senza programma. È alimentato direttamente dalla cella al litio che monitora, quindi in questo tutorial usiamo solo un accumulatore Li-ion 18650 da 3.7 V in un portabatteria per una singola cella.
Lo utilizziamo in progetti portatili, torce, power bank o contenitori per accumulatori, ovunque vogliamo vedere rapidamente quanta energia della batteria è rimasta.
Come funziona:
Il modulo misura in modo continuo la tensione ai morsetti della cella e la confronta con quattro soglie. Una cella Li-ion ha 4.2 V quando è completamente carica, circa 3.7 V nominali e scende verso 3.3 V quando è quasi scarica. Per questo motivo la tensione è un indicatore semplice e utile del livello di carica.
Le soglie per la versione 1S sono: 3.3 V per 1 segmento (25%), 3.5 V per 2 segmenti (50%), 3.7 V per 3 segmenti (75%) e 3.9 V per 4 segmenti (100%). Sotto i 3.3 V si accende solo il bordo rosso a forma di batteria.
Il modulo assorbe circa 5 mA in modo permanente. Con una cella da 2500 mAh, questo significa circa 2500 mAh / 5 mA = 500 ore, ovvero poco più di 20 giorni, solo per l'alimentazione del modulo. Per questo è utile scollegarlo quando l'accumulatore non viene utilizzato.
Collegamento:
Il modulo ha solo due connessioni, direttamente ai morsetti dell'accumulatore. Non ha livello logico e non richiede convertitore, resistenze o alimentazione separata. L'alimentazione corretta è una singola cella al litio da 3.7 V, con massimo 4.2 V a carica completa.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| B+ | Polo positivo dell'accumulatore 18650 (filo rosso del portabatteria) | Alimentazione e misura della tensione |
| B- | Polo negativo dell'accumulatore 18650 (filo nero del portabatteria) | Massa |
Prima della saldatura, verificate i segni + e - stampati sulla scheda reale, perché una polarità sbagliata può danneggiare il modulo.
Configurazione:
Il modulo non ha pulsanti, jumper o potenziometri, quindi non c'è nulla da impostare. La versione 1S è fissa per una sola cella. L'unica cosa da interpretare è il display, descritto nella tabella seguente.
| Tensione cella | Display | Livello |
|---|---|---|
| Sotto 3.3 V | Solo il bordo rosso | Sotto 25% |
| Sopra 3.3 V | 1 segmento blu | 25% |
| Sopra 3.5 V | 2 segmenti blu | 50% |
| Sopra 3.7 V | 3 segmenti blu | 75% |
| Sopra 3.9 V | 4 segmenti blu | 100% |
Il modulo non ha memoria e non conserva impostazioni. Il display si aggiorna da solo, in base alla tensione della cella, non appena viene alimentato.
Esempio di utilizzo:
Supponiamo di voler un indicatore del livello per una torcia alimentata da una cella 18650. Saldate un filo su ciascuna piazzola B+ e B- del modulo, rispettando i segni sulla scheda, e collegateli al polo positivo e negativo della cella o ai contatti del suo portabatteria.
Montate un piccolo interruttore sul filo positivo, tra l'accumulatore e il modulo, per evitare il consumo di 5 mA quando la torcia non viene utilizzata. Fissate il modulo nel contenitore attraverso i fori alle due estremità.
Con una cella appena caricata a 4.2 V si accendono tutti e 4 i segmenti blu. Man mano che la torcia funziona, la tensione scende e i segmenti si spengono uno alla volta a 3.9 V, 3.7 V, 3.5 V e 3.3 V. Quando resta acceso solo il bordo rosso, l'accumulatore è sotto il 25% e va ricaricato. Se mettete la cella in carica con il modulo collegato, i segmenti si riaccendono uno alla volta.
Problemi frequenti:
Il display resta spento. La causa più probabile è una polarità invertita, un contatto mancante o un accumulatore completamente scarico. Verificate i segni + e - sulla scheda, le saldature e la tensione della cella con un multimetro.
Si accende solo il bordo rosso anche se l'accumulatore sembra carico. La tensione misurata è sotto 3.3 V, sia perché la cella è scarica, sia perché i fili sono sottili o lunghi e provocano una caduta di tensione. Usate fili corti e misurate la tensione direttamente ai morsetti della cella.
Il numero di segmenti diminuisce quando accendete il carico. Con una corrente elevata la tensione della cella scende temporaneamente e il modulo mostra un livello più basso. Dopo aver spento il carico, il livello torna al valore reale.
L'accumulatore si scarica da solo dopo alcune settimane. Il modulo assorbe circa 5 mA in modo permanente, quindi aggiungete un interruttore o scollegate il modulo per la conservazione.
L'indicazione non corrisponde a un pacco con più celle. La versione 1S è realizzata per una sola cella, mentre per pacchi 2S o superiori serve il modulo corrispondente.
Limiti e consigli:
Il modulo è destinato a una singola cella al litio, con tensione compresa tra 3.3 e 4.2 V, e non deve essere collegato a tensioni più elevate. Può essere usato anche con accumulatori Ni-MH, solo se la loro tensione resta in questo intervallo.
L'indicazione è orientativa, essendo basata solo sulla tensione, con quattro gradini da 25% ciascuno, e dipende dal carico e dalla temperatura. Non sostituisce un contatore di energia e non protegge l'accumulatore da scarica eccessiva o sovraccarica, quindi utilizzatelo insieme a un modulo di protezione o di ricarica.
Potete integrarlo in contenitori di batterie, progetti portatili e apparecchiature alimentate da accumulatori, come semplice indicatore visivo del livello.
