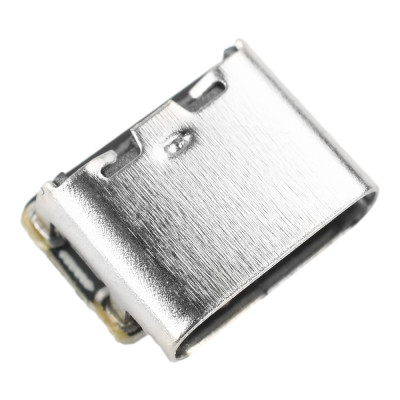

Modulo di ricarica Li-Ion 3,7V, 600mA, con USB Type-C
Soluzione compatta per la ricarica di una singola cella Li-Ion da 3,7 V fino a 4,2 V, alimentata semplicemente tramite USB Type-C da qualsiasi caricatore da 5 V. Offre una corrente di carica di 600 mA per un buon equilibrio tra velocità e sicurezza, dispone di due LED per lo stato di alimentazione e di carica completa, mentre il consumo in standby inferiore a 1 µA e le dimensioni molto ridotte la rendono ideale per progetti DIY e dispositivi portatili.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo di carica per batterie Li-Ion da 3.7V è una soluzione compatta ed efficiente, progettata per la carica di una singola cella Li-Ion fino alla tensione di 4.2V, utilizzando un circuito di carica lineare.
L’alimentazione avviene tramite un connettore USB Type-C, compatibile con qualsiasi caricatore da telefono o powerbank che fornisca 5V, il che lo rende estremamente facile da integrare in progetti DIY, dispositivi portatili, cuffie wireless o giocattoli.
Il modulo dispone di due LED di stato: uno si accende quando viene collegata la sorgente di alimentazione, mentre l’altro segnala il completamento della carica della batteria.
La corrente di carica predefinita è di 600 mA, garantendo un equilibrio tra velocità di carica e sicurezza della cella. Grazie alle dimensioni estremamente ridotte (10 x 7.5 x 5.2 mm) e alla corrente di stand-by inferiore a 1µA, questo modulo è ideale per applicazioni a basso consumo energetico.
Il modulo si occupa solo della carica dell’accumulatore, senza alcun collegamento con il carico o con la tensione di scarica. Utilizzarlo insieme a un BMS se si desidera la protezione contro la scarica.
Specifiche:
Tensione di ingresso: 5V DC (tramite USB-C)
Tensione di carica: 4.2V ±1%
Corrente di carica: 600 mA
Batteria supportata: Li-Ion 3.7V (una singola cella)
Corrente di mantenimento (stand-by): < 1µA
Temperatura di esercizio: -20 ~ 85°C
Dimensioni: 10 x 7.5 x 5.2 mm
Pinout:
Utilizzo:
Collegate la batteria Li-Ion da 3.7V ai terminali BAT+ e BAT-, rispettando con attenzione la polarità.
Alimentate il modulo tramite il connettore USB Type-C con una sorgente da 5V (caricatore da telefono, powerbank ecc.).
Il LED di alimentazione si accenderà immediatamente, confermando il corretto collegamento della sorgente.
Il modulo inizierà la carica in modalità a corrente costante (600 mA) fino a quando la tensione della batteria raggiunge 4.2V.
Dopo aver raggiunto la tensione di 4.2V, il modulo passa automaticamente alla modalità a tensione costante, riducendo gradualmente la corrente fino sotto la soglia prestabilita.
Al termine della carica, il LED dedicato si accenderà, indicando che la batteria è completamente carica.
Scollegate la sorgente USB-C dopo il completamento della carica se il modulo non è integrato in un sistema con gestione automatica dell’alimentazione.
Attenzione!
Non utilizzate questo modulo per batterie con tensione nominale di 3.2V (LiFePO4).
Non superate la tensione di alimentazione di 5V sul connettore USB-C.
Non cortocircuitate i terminali della batteria.
Verificate sempre la polarità prima del collegamento.
Diagramma delle dimensioni:
