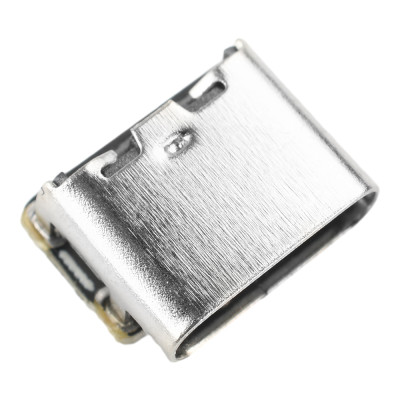

Li-Ion-Lademodul 3,7 V, 600 mA, mit USB Typ-C
Kompakte Lösung zum Laden einer einzelnen 3,7-V-Li-Ion-Zelle bis 4,2 V, einfach über USB Type-C von jedem 5-V-Ladegerät versorgt. Sie bietet einen Ladestrom von 600 mA für ein gutes Gleichgewicht zwischen Geschwindigkeit und Sicherheit, verfügt über zwei LEDs für die Statusanzeige von Stromversorgung und vollständiger Ladung, und ihr Standby-Verbrauch von unter 1 µA sowie die sehr kleinen Abmessungen machen sie ideal für DIY-Projekte und tragbare Geräte.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Lademodul für 3,7V Li-Ion-Akkus ist eine kompakte und effiziente Lösung, die für das Laden einer einzelnen Li-Ion-Zelle bis zu einer Spannung von 4,2V entwickelt wurde und einen linearen Ladechip verwendet.
Die Stromversorgung erfolgt über einen USB-Type-C-Anschluss, kompatibel mit jedem Handy-Ladegerät oder jeder Powerbank, die 5V liefert, was die Integration in DIY-Projekte, tragbare Geräte, kabellose Kopfhörer oder Spielzeuge äußerst einfach macht.
Das Modul verfügt über zwei Status-LEDs: Eine leuchtet beim Anschluss der Stromquelle auf, die andere signalisiert das Ende des Ladevorgangs des Akkus.
Der standardmäßige Ladestrom beträgt 600 mA und sorgt für ein ausgewogenes Verhältnis zwischen Ladegeschwindigkeit und Zellensicherheit. Dank der extrem kleinen Abmessungen (10 x 7,5 x 5,2 mm) und eines Stand-by-Stroms von unter 1µA ist dieses Modul ideal für Anwendungen mit geringem Energieverbrauch.
Das Modul übernimmt nur das Laden des Akkus und hat keinen Bezug zum Verbraucher oder zur Entladespannung. Verwenden Sie es zusammen mit einem BMS, wenn ein Entladeschutz gewünscht ist.
Spezifikationen:
Eingangsspannung: 5V DC (über USB-C)
Ladespannung: 4,2V ±1%
Ladestrom: 600 mA
Unterstützter Akku: Li-Ion 3,7V (eine einzelne Zelle)
Erhaltungstrom (Stand-by): < 1µA
Betriebstemperatur: -20 ~ 85°C
Abmessungen: 10 x 7,5 x 5,2 mm
Pinout:
Verwendung:
Schließen Sie den 3,7V Li-Ion-Akku an die Anschlüsse BAT+ und BAT- an und achten Sie dabei sorgfältig auf die Polarität.
Versorgen Sie das Modul über den USB-Type-C-Anschluss mit einer 5V-Quelle (Handyladegerät, Powerbank usw.).
Die Power-LED leuchtet sofort auf und bestätigt den korrekten Anschluss der Quelle.
Das Modul beginnt mit dem Laden im Konstantstrommodus (600 mA), bis die Akkuspannung 4.2V.
Nachdem die Spannung von 4,2V erreicht wurde, schaltet das Modul automatisch in den Konstantspannungsmodus um und reduziert den Strom schrittweise unter den voreingestellten Schwellenwert.
Nach Abschluss des Ladevorgangs leuchtet die entsprechende LED auf und zeigt an, dass der Akku vollständig geladen ist.
Trennen Sie die USB-C-Quelle nach Abschluss des Ladevorgangs, wenn das Modul nicht in ein System mit automatischer Stromverwaltung integriert ist.
Achtung!
Verwenden Sie dieses Modul nicht für Akkus mit einer Nennspannung von 3,2V (LiFePO4).
Überschreiten Sie die Versorgungsspannung von 5V am USB-C-Anschluss nicht.
Schließen Sie die Batterieanschlüsse nicht kurz.
Überprüfen Sie vor dem Anschluss immer die Polarität.
Abmessungsdiagramm:
