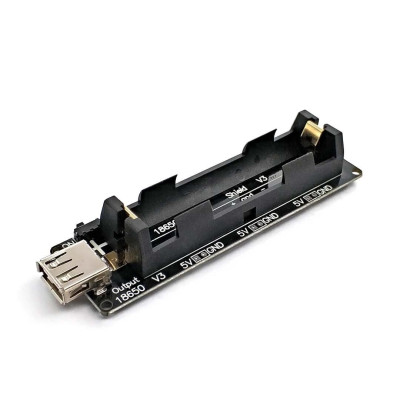

Powerbank-Modul 18650, 1P, 5V und 3V Ausgang, für Entwicklungsboards
Versorgt Arduino, Raspberry Pi und andere Entwicklungsboards mit Strom aus einer 18650-Zelle und liefert stabile 5-V- und 3-V-Ausgänge für erweiterte Kompatibilität. Es verfügt über je vier Pins ( 2.54mm Rastermaß) für 5 V und 3 V sowie eine 5-V-USB-Buchse zum Laden oder Versorgen von Geräten. Der Akku wird über Micro-USB geladen und ist mit integrierter Steuerung sowie Überstrom- und Kurzschlussschutz ausgestattet.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Powerbank-Modul ist für den Einsatz mit Arduino , Raspberry und anderen Entwicklungsplatinen vorgesehen und ermöglicht den Anschluss einer 18650-Zelle. Es verfügt über Ausgangsspannungen von 3 V und 5 V, wodurch es mit den meisten Entwicklungsplatinen kompatibel ist.
Die Anschlüsse an 3V und 5V erfolgen über Erweiterungsstifte mit einem Abstand von 2,54mm. Für jeden Ausgang gibt es 4 solcher Ausgänge. Hinzu kommt der USB-Mama-Ausgang, der das Laden von Elektronik oder die Speisung von Programmierplatinen per USB-Kabel ermöglicht.
Das Modul verfügt über einen Batterieladekontroll-IC mit Überspannungs-, Überstrom-, Kurzschluss- und Ladezeitüberschreitungsschutz. Der Ladevorgang erfolgt über den dedizierten MicroUSB-Anschluss.
Verwenden:
An der Seite befindet sich ein EIN/AUS- Knopf. Sobald die 18650-Zelle angeschlossen ist, muss der Knopf in die Position ON geschoben werden, wenn Sie das Modul starten möchten. Beim Laden ist es nicht notwendig, die Taste zu drücken. Wenn die 18650-Zelle entfernt wird, muss das Modul aufgeladen werden, damit es gestartet werden kann.
Wichtig:
- Es gibt keinen Polaritätsschutz! Wenn Sie + mit - umkehren, brennt das Integrierte.
- Beim Entfernen des Akkus ohne vorheriges Ausschalten des Moduls kann die Sicherheitsabschaltfunktion ausgelöst werden. Um das Modul nutzen zu können, ist die Eingabe der geladenen Daten erforderlich.
- Beachten Sie die Polarität! Bei 18650-Zellen kann es leicht passieren, dass die Batterien falsch eingelegt werden. Beachten Sie die Zeichen + und –. Wenn die Polarität nicht beachtet wird, brennt der IC!
Spezifikationen:
Versorgungsspannung: 5 VDC (5 - 8 VDC unterstützt)
Ladeanschluss: Micro-USB
Ladestrom: 1A
Ausgangsspannung: 5 VDC und 3 VDC (real 5,3 V und 3,3 V)
Ausgangsstrom 5V: 2A
3V Ausgangsstrom: 1A
Umwandlungseffizienz: 95 %
USB-Mutterausgang: 5 VDC, zur Verwendung mit USB-Kabel
3V-Ausgang: 4 Ausgänge
5V-Ausgang: 4 Ausgänge
Erweiterungsausgang 3V und 5V: Pins
Stiftabstand: 2,54 mm
Standby-Verbrauch: 3uA
Batteriespannungsbereich: 3,2 - 4,2 VDC
Batteriealarmspannung: 3V
Kurzschlussschutz: Ja
Überstromschutz: Ja
Polaritätsschutz: NEIN
Kompatible Batterien: 18650
Anzahl der Steckplätze: 1
Abmessungen mm: 100 x 30 x 21 mm
