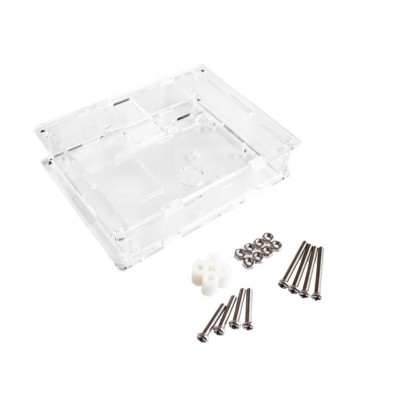

Custodia in acrilico trasparente LCR-T4, per tester M328, kit di montaggio con viti
Protegge efficacemente il tester LCR-T4 M328 durante l'uso e il trasporto. La custodia in acrilico trasparente offre accesso rapido al display e ai pulsanti, mantiene la scheda stabile e riduce il rischio di contatti accidentali. È leggera e resistente, si monta rapidamente e conferisce un aspetto ordinato all'apparecchio.
Acquistando questo prodotto guadagni 0,65 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La custodia in acrilico trasparente per il tester di componenti LCR-T4 M328 protegge la scheda del tester di transistor, diodi, resistenze e condensatori. La scheda non resta più scoperta sul banco di lavoro, mentre il display e il pulsante restano visibili attraverso l'acrilico trasparente. Viene fornita come kit di montaggio, che va assemblato da voi.
Il corpo della custodia è formato da pannelli di acrilico trasparente, fissati tra loro e alla scheda con viti metalliche e dadi. I pannelli hanno ritagli per le parti del tester che devono restare accessibili, ad esempio il pulsante e lo zoccolo per i componenti. I distanziali di plastica tengono la scheda a distanza dai pannelli, in modo che saldature e display non vengano premuti dall'acrilico.
Tra le caratteristiche principali figurano i pannelli in acrilico trasparente, le viti metalliche in due lunghezze per pacchi di spessori diversi, i dadi di bloccaggio e i distanziali di plastica per il fissaggio della scheda. La custodia non ha collegamenti elettrici e non richiede alimentazione, mentre il tester continua a funzionare con la sua batteria da 9 V.
Specifiche:
Materiale: Acrilico trasparente
Compatibilità: Tester LCR-T4 M328
Contenuto del kit: Pannelli in acrilico, viti metalliche in due lunghezze, dadi, distanziali di plastica
Tipo di prodotto: Kit di montaggio, non assemblato
Utilizzo:
Preparate una superficie pulita e piana e disponete su di essa tutti i componenti del kit.
Scollegate la batteria da 9 V dal tester e rimuovete i componenti dallo zoccolo di test, per evitare un cortocircuito accidentale mentre lavorate con viti metalliche vicino alla scheda.
Se i pannelli hanno la pellicola protettiva, rimuovetela da entrambe le facce di ogni pannello prima del montaggio, altrimenti la custodia resta opaca.
Posizionate i pannelli vicino alla scheda e allineate i ritagli con il pulsante e con lo zoccolo di test. Se un pannello non si adatta, giratelo sull'altra faccia prima di forzare qualcosa.
Inserite le viti attraverso i fori dei pannelli e della scheda e posizionate i distanziali di plastica tra la scheda e il pannello, in corrispondenza di ogni foro di fissaggio. Usate le viti lunghe per i pacchi spessi di componenti e quelle corte per i pacchi sottili.
Avvitate i dadi sulle estremità delle viti e serrateli prima a mano. Poi stringete le viti gradualmente, un po' alla volta, in croce, in modo che i pannelli si assestino uniformemente.
Non serrate con forza oltre il punto in cui il gruppo diventa rigido, perché l'acrilico è fragile e può creparsi.
Ricollegate la batteria da 9 V e verificate che non prema sui pannelli o sulle saldature.
Premete il pulsante attraverso il ritaglio e verificate che il display si accenda, quindi inserite un componente nello zoccolo di test e verificate che si posizioni facilmente attraverso il ritaglio. Se qualcosa tocca la parete della custodia, svitate le viti in croce, regolate la posizione del componente e serrate di nuovo.
Per un aspetto pulito, pulite la custodia con un panno morbido e asciutto, senza solventi.
- Materiale
- Acrilico trasparente
- Tipo
- Kit di montaggio, non assemblato
- Compatibilità
- Tester LCR-T4 M328
