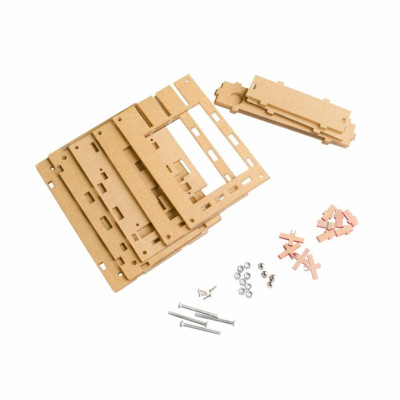

Case acrilico DSO138, trasparente, kit di montaggio, 9 pezzi in acrilico
La custodia in acrilico per l'oscilloscopio DSO138 protegge la scheda e i componenti durante l'uso e il trasporto, ha un design trasparente per una visione rapida del display e dei collegamenti, è leggera e rigida per un montaggio stabile, offre un accesso facile a pulsanti e porte, si assembla semplicemente e mantiene l'apparecchiatura pulita e ordinata.
Acquistando questo prodotto guadagni 1,78 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La custodia in acrilico per l'oscilloscopio DSO138 è un kit di montaggio composto da lastre di acrilico tagliate al laser, viti, dadi, prolunghe per gli interruttori scorrevoli e cappucci per i pulsanti. Chiude la scheda dell'oscilloscopio e il display LCD in un corpo compatto, protegge i componenti da polvere, da contatti accidentali e da cortocircuiti sul piano di lavoro e lascia lo schermo a vista. È adatta all'uso quotidiano in laboratorio, per il trasporto e per gli oscilloscopi DSO138 assemblati e funzionanti.
Il corpo della custodia è costruito da strati di acrilico che si sovrappongono e si serrano con quattro viti lunghe inserite nei fori degli angoli. Uno strato viene fissato sul retro del display LCD con quattro viti piccole e i relativi dadi, due cornici identiche con la finestra per lo schermo e la piastra superiore con i ritagli vengono posizionate sopra di esso, mentre i lati si uniscono tra loro. La piastra inferiore è trattenuta dai dadi bombati alle estremità delle viti lunghe.
Tra le caratteristiche principali figurano la finestra per il display LCD, i ritagli per i cinque pulsanti e per gli interruttori scorrevoli CPL, SEN1 e SEN2, i cappucci a forma di croce che portano i pulsanti a filo della superficie della custodia, le prolunghe rettangolari per gli interruttori e i fori della piastra superiore, più piccoli della testa delle croci, che non permettono ai pulsanti di uscire dalla custodia. Il kit non contiene componenti elettronici e non richiede alimentazione.
Specifiche:
Materiale: Acrilico
Colore: Trasparente, dopo la rimozione delle pellicole protettive
Destinazione: Oscilloscopio DSO138
Pezzi in acrilico: 9, con finestre e ritagli per lo schermo, i pulsanti e gli interruttori
Viti lunghe: 4, per serrare gli strati, con dadi e dadi bombati
Viti piccole: 4, con dadi, per il fissaggio del display LCD
Prolunghe per interruttori: 3, per CPL, SEN1 e SEN2
Cappucci per pulsanti: a forma di croce, per OK, +, -, SEL e reset
Layout:
| Elemento | Funzione |
|---|---|
| Strato con aspetto a labirinto | Si monta sul retro del display LCD con le quattro viti piccole e i relativi dadi. Mantiene il display fissato nella custodia. |
| Due cornici identiche con la finestra per lo schermo | Si posizionano sopra lo strato a labirinto. Formano la parte superiore del corpo e lasciano lo schermo LCD a vista. |
| Piastra superiore | Copre l'insieme e presenta ritagli per i pulsanti e per gli interruttori scorrevoli. I fori per i pulsanti sono più piccoli della testa delle croci, quindi i cappucci non possono uscire. |
| Piastra inferiore | Chiude la custodia nella parte inferiore ed è trattenuta dai dadi bombati alle estremità delle viti lunghe. |
| Lati | Si uniscono tra loro e con gli strati della custodia e chiudono il corpo sui bordi. |
| Cappucci a forma di croce | Prolungano i pulsanti OK, +, -, SEL e il pulsante di reset della scheda fino alla superficie della custodia. Si preme sul cappuccio e la pressione arriva al pulsante. |
| Prolunga interruttore CPL | Aziona l'interruttore scorrevole che sceglie la modalità di accoppiamento del segnale di ingresso, nelle posizioni GND, DC e AC. |
| Prolunghe interruttori SEN1 e SEN2 | Azionano gli interruttori scorrevoli che stabiliscono la sensibilità verticale, cioè la tensione per divisione. |
| Viti lunghe con dadi | Passano attraverso i fori degli angoli e serrano lo strato superiore, quindi fissano la scheda principale dell'oscilloscopio. |
| Viti piccole con dadi | Fissano il display LCD allo strato di acrilico montato sul suo retro. |
| Dadi bombati | Si avvitano alle estremità delle viti lunghe, nella parte inferiore, e trattengono la piastra inferiore. |
Utilizzo:
Estrarre l'insieme dalla busta con i pezzi e rimuovere le pellicole protettive dalle lastre di acrilico, su un foglio di carta assorbente, per non graffiare le superfici e non intrappolare impronte tra gli strati.
Rimuovere i piedini di gomma della scheda dell'oscilloscopio e la porzione di appoggio della scheda che non entra nella custodia. Se la porzione è predisposta per la rottura, si stacca facilmente a mano.
Verificare prima, senza dadi, come si adattano i pezzi. Un montaggio di prova mostra il ruolo di ogni strato ed evita smontaggi successivi.
Montare lo strato con aspetto a labirinto sul retro del display LCD con le quattro viti piccole e i relativi dadi, serrando solo a mano. Tenere il display dritto, perché un montaggio inclinato si nota solo alla fine.
Posizionare le due cornici identiche sopra lo strato a labirinto, poi la piastra superiore. Inserire le prolunghe degli interruttori CPL, SEN1 e SEN2 nei ritagli laterali e i cappucci a croce nei fori dei pulsanti, con i bracci della croce orientati normalmente quando l'oscilloscopio è guardato di fronte.
Far passare le quattro viti lunghe attraverso i fori degli angoli e avvitare quattro dadi per trattenere lo strato superiore, sempre a mano.
Unire la scheda principale con il display LCD. Allineare i connettori del display, le viti e gli interruttori, e le leve degli interruttori devono entrare tra i piedini delle prolunghe. Premere uniformemente finché i connettori non entrano completamente.
Alimentare l'oscilloscopio prima della chiusura finale e verificare che si accenda. Impostare CPL su GND, la posizione di avvio consigliata fino al collegamento di una sonda, poi scegliere le posizioni SEN1 e SEN2 in base al segnale misurato. Le prolunghe devono muoversi facilmente, senza impigliarsi nei bordi dei ritagli.
Premere ogni cappuccio a turno. OK ferma l'immagine sullo schermo e la riprende alla seconda pressione, SEL sceglie il parametro da modificare, + e - ne cambiano il valore, mentre il pulsante di reset riavvia l'oscilloscopio.
Fissare la scheda principale con quattro dadi, poi montare i lati e la piastra inferiore e serrare i dadi bombati. Serrare solo a mano, senza chiave e senza forza, perché l'acrilico si crepa in caso di serraggio non uniforme e la scheda di circuito può piegarsi.
Non tagliare e non rompere pezzi di acrilico per fare spazio ai cavi, perché il materiale è fragile. Se serve un'apertura più grande, usare un seghetto fine.
- Materiale
- Acrilico
- Colore
- Trasparente
- Compatibilità
- Oscilloscopio DSO138
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (4) - Moderation della recensione
... dar am avut mari probleme sa o aamperecheza cu montajul. Gaurile nu se suprapun peste cele ale placii de osciloscop (exista un decalaj de vreo 2 mm!) si a fost nevoie sa le atraga prin frezare ca sa pot termina montajul. Unul dintre auruburi a venit stramb din fabrica, parca sa-mi faca an ciuda, nu era de ajuns prima neconcordanaa...rnSa nu mai spun ca nu are absolut niciun fel de schema de montaj - iar ce gasisi pe YT sunt chestii ce se bat cap an cap, fiecare cu versiunea lui.
Foarte buna
Buna dar a venit cu piese crapate si rupte.... Noroc cu adezivi rapizi
Mai demult, am comandat un kit osciloscop. L-am construit. Mi-a iesit din prima. Nu-mi venea sa cred. DOream o carcasa pentru osciloscop. Am trimis un e-mail. Raspuns prompt. Am comandat carcasa. Am primit-o prompt. Mi-am cam agaaat urechile an piesele primite, aaa ca ... email, raspuns prompt cu trimitere la un videoclip si ... carcasa a iesit. Am un aparat dragua si funcsional. Multumesc. Celelalte piese comandate mai aateapta ... sa vina primavara ca sa pot lucra an atelier, afara ...
Carcasa din acril pentru osciloscopul DSO138 este un kit de placi transparente, șuruburi, piulițe, prelungitoare pentru comutatoare și capace pentru butoane, care închide placa osciloscopului și afișajul LCD într-un corp compact. Protejează componentele de praf, de atingeri accidentale și de scurtcircuite pe masa de lucru, iar ferestrele și decupajele lasă la vedere ecranul și permit folosirea butoanelor și a comutatoarelor glisante.
Carcasa nu este un modul electronic. Tutorialul explică asamblarea piesă cu piesă și primul test al osciloscopului după montaj, pe baza unui osciloscop DSO138 deja asamblat și funcțional.
Cum funcționează:
Carcasa este formată din mai multe straturi de acril tăiate cu laser, care se așază unul peste altul și se strâng cu patru șuruburi lungi trecute prin găurile din colțuri. Un strat se fixează pe spatele afișajului LCD cu șuruburile mici și piulițele lor. Două cadre identice cu fereastra pentru ecran și placa superioară cu decupaje pentru butoane și comutatoare se așază peste el. Laturile se îmbină între ele, iar placa de jos este ținută de piulițele bombate de la capetele șuruburilor lungi.
Piesele mici în formă de cruce prelungesc butoanele de pe placă până la suprafața carcasei. Piesele dreptunghiulare prelungesc comutatoarele glisante. Placa superioară are orificii mai mici decât capul crucilor, deci butoanele nu pot ieși afară când carcasa este asamblată corect.
Acrilul rezistă bine la presiune uniformă, dar este fragil la strângere inegală și la tăieturi. Din acest motiv piulițele se strâng doar cu mâna, fără cheie și fără forță, altfel acrilul se fisurează sau placa de circuit se îndoaie.
Conectare:
La acest produs nu se conectează nimic electric. Nu există pini, alimentare sau niveluri logice. Tabelul de mai jos arată unde se montează fiecare tip de piesă din kit.
| Pin produs | Se conectează la | Rol |
|---|---|---|
| Plăci de acril (straturi, laturi, placa superioară și inferioară) | Placa osciloscopului DSO138 și afișajul LCD | Formează corpul carcasei și protejează placa |
| Șuruburi lungi cu piulițe | Găurile din colțurile plăcilor | Strâng stratul superior și fixează placa principală |
| Șuruburi mici cu piulițe | Găurile stratului montat pe spatele LCD-ului | Fixează afișajul de stratul de acril |
| Piulițe bombate | Capetele șuruburilor lungi, în partea de jos | Țin placa de jos și închid ansamblul |
| Capace în formă de cruce | Butoanele de pe placă | Aduc butoanele la suprafața carcasei |
| Prelungitoare dreptunghiulare pentru comutatoare | Comutatoarele glisante de pe placă | Permit acționarea comutatoarelor prin decupajele din placa superioară |
Butoane, reglaje și indicatoare:
Carcasa nu are butoane proprii, nici LED-uri sau afișaj. Capacele din kit transmit acționarea către elementele osciloscopului, iar fereastra din acril lasă vizibil ecranul.
| Element | Ce face | Cum se folosește |
|---|---|---|
| Capace în cruce (OK, +, -, SEL și butonul de resetare) | Prelungesc cele cinci butoane ale plăcii | Se apasă pe suprafața carcasei. OK oprește imaginea de pe ecran și o reia la a doua apăsare, SEL alege parametrul de modificat, iar + și - îi schimbă valoarea. Butonul de resetare repornește osciloscopul. |
| Prelungitor comutator CPL | Alege modul de cuplare al semnalului de intrare | Se deplasează între pozițiile GND, DC și AC. GND leagă intrarea la masă, DC lasă semnalul neschimbat, iar AC elimină componenta continuă. |
| Prelungitoare comutatoare SEN1 și SEN2 | Stabilesc sensibilitatea pe verticală, adică tensiunea pe diviziune | Se deplasează între poziții, iar setarea curentă apare în colțul din stânga jos al ecranului. |
| Fereastra pentru ecran | Lasă la vedere afișajul LCD | Se verifică la test că nicio piesă nu acoperă ecranul și că imaginea nu este înclinată. |
Pentru comutatoarele glisante, poziția de pornire recomandată este CPL pe GND, până când se conectează o sondă. Pozițiile SEN1 și SEN2 se aleg după semnalul măsurat. Verificați la test că prelungitoarele se mișcă ușor între poziții, fără să se agațe de marginile decupajelor.
Pentru capacele în cruce, verificați că fiecare se află în poziția verticală, cu brațele orientate ca o cruce când osciloscopul se privește normal. Apăsați fiecare buton și urmăriți ecranul. Dacă imaginea se oprește la OK și revine la a doua apăsare, capacul lucrează corect.
Configurare:
Aici configurarea înseamnă asamblarea carcasei. Urmați pașii în ordinea de mai jos, fără a strânge piulițele cu forța.
Scoateți piesele din pungă și îndepărtați foliile protectoare de pe plăcile de acril. Faceți acest lucru pe un prosop de hârtie, ca să nu zgâriați suprafețele și să nu prindeți amprente între straturi.
Îndepărtați picioarele de cauciuc sau suporturile cu care vine placa osciloscopului și orice porțiune de sprijin din placă ce nu intră în carcasă. Dacă porțiunea este prevăzută pentru rupere, se desprinde ușor cu mâna.
Verificați întâi, fără piulițe, cum se potrivesc piesele. O asamblare de probă arată rolul fiecărui strat și evită demontările ulterioare.
Montați stratul cu aspect de labirint pe spatele afișajului LCD. Treceți cele patru șuruburi mici prin găurile lui și strângeți piulițele doar cu mâna. Păstrați afișajul drept, fiindcă o montare înclinată se observă abia la sfârșit.
Așezați cele două cadre identice cu fereastra pentru ecran peste stratul cu labirint, apoi placa superioară cu decupajele pentru butoane și comutatoare. Introduceți prelungitoarele comutatoarelor în decupajele laterale și capacele în cruce în orificiile pentru butoane.
Treceți cele patru șuruburi lungi prin găurile din colțuri și înșurubați patru piulițe pentru a ține stratul superior. Strângeți doar cu mâna.
Îmbinați placa principală cu afișajul LCD. Aliniați conectorii afișajului, șuruburile și comutatoarele, iar mânerele comutatoarelor trebuie să intre între picioarele prelungitoarelor. Apăsați uniform până când conectorii intră complet. Verificați înainte de apăsare că totul este aliniat.
Alimentați osciloscopul și verificați că pornește și că butoanele și comutatoarele răspund. Dacă totul funcționează, fixați placa principală cu patru piulițe, strângând doar cu mâna.
Montați laturile, care se îmbină între ele, apoi placa inferioară. Strângeți cele patru piulițe bombate de la capetele șuruburilor lungi, tot cu mâna. Nu aveți nevoie de nicio setare care să se păstreze, pentru că395 carcasa nu are memorie sau parametri.
Exemplu de utilizare:
După asamblare, așezați osciloscopul cu ecranul spre dumneavoastră și mutați CPL pe GND. Alimentați osciloscopul și așteptați să apară imaginea pe ecran. Linia de bază trebuie să fie dreaptă, iar ecranul trebuie să se vadă complet prin fereastră, fără colțuri acoperite.
Apăsați OK și verificați că imaginea rămâne oprită, apoi apăsați din nou OK ca să reluați afișarea. Apăsați SEL, schimbați valoarea parametrului cu + și - și urmăriți modificarea pe ecran. La final apăsați butonul de resetare și verificați că osciloscopul repornește.
Conectați sonda, mutați CPL pe DC sau AC, alegeți pozițiile SEN1 și SEN2 potrivite și măsurați un semnal, de exemplu semnalul de calibrare al osciloscopului. Dacă imaginea apare stabilă și comutatoarele nu se agață, carcasa este montată corect.
Probleme frecvente:
Afișajul LCD apare înclinat în fereastră. Cauza este montarea stratului cu labirint cu afișajul strâmb. Rezolvarea este să desfaceți ansamblul și să remontați afișajul drept înainte de a strânge piulițele.
Un buton nu răspunde sau rămâne apăsat. Cauza obișnuită este capacul în cruce așezat invers sau blocat în orificiu. Scoateți capacul și montați-l în poziție verticală, cu brațele crucii orientate normal.
Un comutator glisant se mișcă greu. Cauza este prelungitorul nealiniat, cu mânerul comutatorului în afara picioarelor lui, sau o piuliță prea strânsă. Reașezați prelungitorul și slăbiți piulițele.
Osciloscopul nu mai pornește după montaj. Cauza este în general conectorul afișajului care nu a intrat complet sau placa îndoită de strângerea prea mare a piulițelor. Reașezați conectorii apăsând uniform și slăbiți piulițele.
Acrilul s-a crăpat. Cauza este strângerea cu forța sau o tăietură făcută în material, pentru că acrilul este fragil. Strângeți numai cu mâna și nu decupați piese din plăci.
Firele sau mufa de alimentare nu încap sub carcasă. Decupajele sunt făcute pentru configurația standard a plăcii, deci rutați cablurile prin deschiderile existente.
Limitări și sfaturi:
Carcasa este făcută pentru osciloscopul DSO138 și nu este universală. Acrilul nu rezistă la strângere inegală, la lovituri puternice sau la tăieturi, iar carcasa protejează placa de praf și de scurtcircuite accidentale, nu de șocuri mari.
Pentru un aspect curat, îndepărtați foliile și ștergeți amprentele înainte de închiderea finală, pentru că ele rămân prinse între straturi. Dacă osciloscopul este folosit în medii cu vibrații, puteți bloca piulițele cu o picătură de adeziv pentru filet de rezistență mică.
