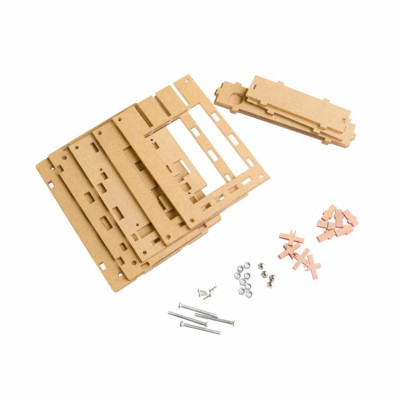

DSO138 akril tok, átlátszó, összeszerelhető készlet, 9 akrilalkatrész
A DSO138 oszcilloszkóp akril tokja használat és szállítás közben védi a panelt és az alkatrészeket. Átlátszó kialakítása gyors rálátást biztosít a kijelzőre és a csatlakozásokra, könnyű és merev, így stabilan rögzíthető. Könnyen hozzáférhetők a gombok és a portok, egyszerűen összeszerelhető, és a készüléket tisztán és rendezetten tartja.
A termék megvásárlásával jár 1,78 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A DSO138 oszcilloszkóphoz készült akril tok lézerrel vágott akrillemezekből, csavarokból, anyákból, a csúszókapcsolók hosszabbításaiból és a gombok sapkáiból álló összeszerelhető készlet. Kompakt házba zárja be az oszcilloszkóp panelját és az LCD kijelzőt, védi az alkatrészeket a portól, a véletlen érintésektől és a rövidzárlattól a munkaasztalon, és a kijelzőt szabadon hagyja. Mindennapi műhelyhasználatra, szállításra és az összeszerelt, működőképes DSO138 oszcilloszkópokhoz alkalmas.
A tok teste egymásra helyezett akrélrétegekből épül fel, amelyeket a sarkokon átvezetett négy hosszú csavar húz össze. Egy réteget négy kis csavarral és anyáival rögzítenek az LCD kijelző hátoldalára, erre kerül két azonos keret a kijelző ablakával és a kivágásokkal ellátott felső lemez, az oldalak pedig egymáshoz illeszkednek. Az alsó lemezt a hosszú csavarok végein lévő domborított anyák tartják.
A főbb jellemzők közé tartozik az LCD kijelző ablaka, az öt gomb és a CPL, SEN1 és SEN2 csúszókapcsolók kivágásai, a gombokat a tok felületére hozó kereszt alakú sapkák, a kapcsolók téglalap alakú hosszabbításai, valamint a felső lemez nyílásai, amelyek kisebbek a kereszt fejénél, így a gombok nem eshetnek ki a tokból. A készlet nem tartalmaz elektronikus alkatrészeket, és nem igényel táplálást.
Specifikációk:
Anyag: Akril
Szín: Átlátszó, a védőfóliák eltávolítása után
Rendeltetés: DSO138 oszcilloszkóp
Akrilalkatrészek: 9, kijelző-ablakokkal és kivágásokkal a kijelzőhöz, gombokhoz és kapcsolókhoz
Hosszú csavarok: 4, a rétegek összehúzásához, anyákkal és domborított anyákkal
Kis csavarok: 4, anyákkal, az LCD kijelző rögzítéséhez
Kapcsolóhosszabbítások: 3, a CPL, SEN1 és SEN2 kapcsolókhoz
Gombsapkák: Kereszt alakúak, az OK, +, -, SEL és reset gombokhoz
Elrendezés:
| Elem | Funkció |
|---|---|
| Labirintus mintázatú réteg | Az LCD kijelző hátoldalára szerelhető a négy kis csavarral és anyáival. A kijelzőt rögzítve tartja a tokban. |
| Két azonos keret kijelző-ablakkal | A labirintus mintázatú réteg fölé kerül. A tok felső részét alkotja, és szabadon hagyja az LCD kijelzőt. |
| Felső lemez | Lefedi az egységet, és kivágásai vannak a gomboknak és a csúszókapcsolóknak. A gombok nyílásai kisebbek a kereszt fejénél, ezért a sapkák nem eshetnek ki. |
| Alsó lemez | Alulról zárja le a tokot, és a hosszú csavarok végein lévő domborított anyák tartják. |
| Oldalak | Egymáshoz és a tok rétegeihez illeszkednek, és oldalról zárják le a házat. |
| Kereszt alakú sapkák | Az OK, +, -, SEL és reset gombok hosszabbításai, amelyek a tok felületéig érnek. A sapkát megnyomva a nyomás eljut a gombig. |
| CPL kapcsoló hosszabbítása | A CPL csúszókapcsolót működteti, amellyel a bemeneti jel csatolási módja választható: GND, DC és AC állásban. |
| SEN1 és SEN2 kapcsoló hosszabbításai | A SEN1 és SEN2 csúszókapcsolókat működtetik, amelyek a függőleges érzékenységet, azaz az osztásonkénti feszültséget állítják be. |
| Hosszú csavarok anyákkal | A sarkokon átmennek a lyukakon, meghúzzák a felső réteget, majd rögzítik az oszcilloszkóp főlapját. |
| Kis csavarok anyákkal | Az LCD kijelzőt rögzítik a hátoldalán felszerelt akrélrétegen. |
| Domborított anyák | A hosszú csavarok alsó végeire csavarozzák, és ezek tartják az alsó lemezt. |
Használat:
Vegye ki az egységet az alkatrészes zacskóból, és papírtörlőn távolítsa el a védőfóliákat az akrillemezekről, hogy ne karcolódjon meg a felület, és ne ragadjon ujjlenyomat a rétegek közé.
Távolítsa el az oszcilloszkóp panelje gumi lábait és a panelnek azt a tartórészét, amely nem fér bele a tokba. Ha a rész törésre van előkészítve, kézzel könnyen leválasztható.
Először anyák nélkül ellenőrizze, hogyan illeszkednek az alkatrészek. Egy próbaszerelés megmutatja az egyes rétegek szerepét, és elkerüli a későbbi szétszerelést.
Szerelje fel a labirintus mintázatú réteget az LCD kijelző hátoldalára a négy kis csavarral és anyáikkal, csak kézzel szorítva. Tartsa a kijelzőt egyenesen, mert a ferde szerelés csak a végén látszik meg.
Helyezze a két azonos keretet a labirintus mintázatú réteg fölé, majd a felső lemezt. Illessze a CPL, SEN1 és SEN2 kapcsolók hosszabbításait az oldalsó kivágásokba, a kereszt alakú sapkákat pedig a gombok nyílásaiba úgy, hogy a kereszt karjai elölnézetből nézve a megszokott irányba álljanak.
Dugja át a négy hosszú csavart a sarkokon lévő lyukakon, és csavarozzon fel négy anyát a felső réteg tartására, szintén csak kézzel.
Csatlakoztassa a főlapot az LCD kijelzőhöz. Igazítsa egymáshoz a kijelző csatlakozóit, a csavarokat és a kapcsolókat, a kapcsolók karjainak pedig a hosszabbítások lábai közé kell illeszkedniük. Egyenletesen nyomja addig, amíg a csatlakozók teljesen be nem illeszkednek.
A végleges lezárás előtt táplálja be az oszcilloszkópot, és ellenőrizze, hogy elindul-e. Állítsa a CPL kapcsolót GND állásba, ez az ajánlott kezdőállás szonda csatlakoztatásáig, majd a mért jel alapján válassza ki a SEN1 és SEN2 állásait. A hosszabbításoknak könnyen kell mozogniuk, és nem akadhatnak be a kivágások szélébe.
Nyomja meg egyenként az egyes sapkákat. Az OK megállítja a képet a kijelzőn, és a második megnyomásra újraindítja, a SEL kiválasztja a módosítandó paramétert, a + és - megváltoztatja az értékét, a reset gomb pedig újraindítja az oszcilloszkópot.
Rögzítse a főlapot négy anyával, majd szerelje fel az oldalakat és az alsó lemezt, és húzza meg a domborított anyákat. Csak kézzel húzza meg, kulcs és erő nélkül, mert az akril egyenetlen meghúzásnál megrepedhet, az áramköri lap pedig meghajolhat.
Ne vágjon és ne törjön le darabokat az akrilból a kábelek számára, mert az anyag törékeny. Ha nagyobb nyílásra van szükség, finom fűrészt használjon.
- Anyag
- Akril
- Szín
- Átlátszó
- Kompatibilitás
- DSO138 oszcilloszkóp
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
... dar am avut mari probleme sa o aamperecheza cu montajul. Gaurile nu se suprapun peste cele ale placii de osciloscop (exista un decalaj de vreo 2 mm!) si a fost nevoie sa le atraga prin frezare ca sa pot termina montajul. Unul dintre auruburi a venit stramb din fabrica, parca sa-mi faca an ciuda, nu era de ajuns prima neconcordanaa...rnSa nu mai spun ca nu are absolut niciun fel de schema de montaj - iar ce gasisi pe YT sunt chestii ce se bat cap an cap, fiecare cu versiunea lui.
Foarte buna
Buna dar a venit cu piese crapate si rupte.... Noroc cu adezivi rapizi
Mai demult, am comandat un kit osciloscop. L-am construit. Mi-a iesit din prima. Nu-mi venea sa cred. DOream o carcasa pentru osciloscop. Am trimis un e-mail. Raspuns prompt. Am comandat carcasa. Am primit-o prompt. Mi-am cam agaaat urechile an piesele primite, aaa ca ... email, raspuns prompt cu trimitere la un videoclip si ... carcasa a iesit. Am un aparat dragua si funcsional. Multumesc. Celelalte piese comandate mai aateapta ... sa vina primavara ca sa pot lucra an atelier, afara ...
A DSO138 oszcilloszkóp akril háza átlátszó lapok, csavarok, anyák, kapcsolóhosszabbítók és gombsapkák készlete, amely a DSO138 áramköri lapját és az LCD kijelzőt kompakt testbe zárja. Védi az alkatrészeket a portól, a véletlen érintésektől és a rövidzárlatoktól a munkaasztalon, az ablakok és kivágások pedig láthatóvá teszik a képernyőt, és lehetővé teszik a gombok és a csúszókapcsolók használatát.
A tok nem elektronikus modul. Az útmutató darabonként magyarázza az összeszerelést, valamint az oszcilloszkóp első tesztjét a szerelés után, egy már összeszerelt és működő DSO138 oszcilloszkóp alapján.
Működés:
A tok lézerrel vágott akrilrétegekből áll, amelyek egymásra kerülnek, és a sarkokban átvezetett négy hosszú csavarral húzzák össze. Egy réteget az LCD kijelző hátoldalára rögzítenek a kis csavarokkal és anyáikkal. Erre kerül két azonos keret a képernyő ablakával, valamint a felső lap a gombok és kapcsolók kivágásaival. Az oldalak egymáshoz illeszkednek, az alsó lapot pedig a hosszú csavarok végén lévő domború anyák tartják.
A kis, kereszt alakú darabok meghosszabbítják a lapon lévő gombokat a tok felületéig. A téglalap alakú darabok a csúszókapcsolókat hosszabbítják meg. A felső lap lyukai kisebbek, mint a kereszt feje, így a gombok nem eshetnek ki, ha a tok helyesen van összeszerelve.
Az akril jól bírja az egyenletes nyomást, de érzékeny az egyenetlen szorításra és a vágásokra. Ezért az anyákat csak kézzel húzza meg, kulcs és erő nélkül, különben az akril megreped, vagy az áramköri lap meghajlik.
Csatlakozás:
Ehhez a termékhez semmit nem kell elektromosan csatlakoztatni. Nincsenek tűk, táplálás vagy logikai szintek. Az alábbi táblázat mutatja, hol kell felszerelni a készlet egyes alkatrésztípusait.
| Termék kivezetés | Csatlakozik ide | Szerep |
|---|---|---|
| Akrillapok (rétegek, oldalak, felső és alsó lap) | A DSO138 oszcilloszkóp áramköri lapja és az LCD kijelző | Kialakítja a tok testét és védi a lapot |
| Hosszú csavarok anyákkal | A lapok sarkaiban lévő furatok | Összehúzzák a felső réteget és rögzítik a főlapot |
| Kis csavarok anyákkal | Az LCD hátoldalán lévő réteg furatai | Rögzíti a kijelzőt az akrilréteghez |
| Domború anyák | A hosszú csavarok végei, alul | Tartják az alsó lapot és lezárják az egységet |
| Kereszt alakú sapkák | A lapon lévő gombok | A gombokat a tok felületére hozzák |
| Téglalap alakú kapcsolóhosszabbítók | A lapon lévő csúszókapcsolók | Lehetővé teszik a kapcsolók működtetését a felső lap kivágásain keresztül |
Gombok, szabályzók és jelzők:
A tokon nincsenek saját gombok, LED-ek vagy kijelző. A készlet sapkái továbbítják a működtetést az oszcilloszkóp elemeihez, az akril ablak pedig láthatóvá teszi a képernyőt.
| Elem | Mit csinál | Hogyan kell használni |
|---|---|---|
| Kereszt alakú sapkák (OK, +, -, SEL és a resetgomb) | Meghosszabbítják a lap öt gombját | A tok felületén kell megnyomni. Az OK megállítja a képet a képernyőn, és a második megnyomásra újraindítja, a SEL kiválasztja a módosítandó paramétert, a + és - pedig megváltoztatja az értékét. A resetgomb újraindítja az oszcilloszkópot. |
| CPL kapcsolóhosszabbító | Kiválasztja a bemeneti jel csatolási módját | A GND, DC és AC állások között mozgatható. A GND a bemenetet földeli, a DC változatlanul hagyja a jelet, az AC pedig kiszűri az egyenáramú komponenst. |
| SEN1 és SEN2 kapcsolóhosszabbítók | Beállítják a függőleges érzékenységet, vagyis a feszültséget osztásonként | Az állások között mozgathatók, az aktuális beállítás a képernyő bal alsó sarkában jelenik meg. |
| Képernyőablak | Láthatóvá teszi az LCD kijelzőt | Tesztelésnél ellenőrizni kell, hogy egyetlen alkatrész sem takarja a képernyőt, és a kép nem ferde. |
A csúszókapcsolóknál az ajánlott kezdő állás a CPL a GND-n, amíg szonda nincs csatlakoztatva. Az SEN1 és SEN2 állásokat a mért jel alapján kell megválasztani. Teszteléskor ellenőrizzük, hogy a hosszabbítók könnyen mozognak az állások között, és nem akadnak be a kivágások széleibe.
A kereszt alakú sapkák esetében ellenőrizzük, hogy mindegyik függőleges helyzetben van-e, a karjaival keresztet alkotva, amikor az oszcilloszkópot normál nézetben látjuk. Nyomjuk meg minden gombot, és figyeljük a képernyőt. Ha a kép az OK-nál megáll, a második megnyomásra pedig újra megjelenik, a sapka megfelelően működik.
Beállítás:
Itt a beállítás a tok összeszerelését jelenti. Kövesse az alábbi lépéseket a megadott sorrendben, a csavarokat pedig erő nélkül húzza meg.
Vegye ki az alkatrészeket a zacskóból, és távolítsa el a védőfóliákat az akrillapokról. Ezt papírtörlőn végezze, hogy ne karcolja meg a felületeket, és ne ragadjon por a rétegek közé.
Távolítsa el az oszcilloszkóp lapjáról a gumilábakat vagy tartókat, valamint minden olyan támasztórészt, amely nem fér bele a tokba. Ha a rész törésre van előkészítve, kézzel könnyen leválasztható.
Először anyák nélkül nézze meg, hogyan illeszkednek az alkatrészek. Egy próbaösszeszerelés megmutatja az egyes rétegek szerepét, és elkerüli a későbbi szétszedést.
Helyezze fel a labirintus mintázatú réteget az LCD kijelző hátoldalára. Vezesse át a négy kis csavart a furatain, és az anyákat csak kézzel húzza meg. A kijelzőt tartsa egyenesen, mert a ferde szerelés csak a végén vehető észre.
Helyezze a két azonos keretet a képernyő ablakával a labirintus réteg fölé, majd a felső lapot a gomb- és kapcsolókivágásokkal. Illessze a kapcsolóhosszabbítókat az oldalsó kivágásokba, a kereszt alakú sapkákat pedig a gombnyílásokba.
Vezesse át a négy hosszú csavart a sarkok furatain, és csavarozzon fel négy anyát a felső réteg megtartására. Csak kézzel húzza meg.
Csatlakoztassa a főlapot az LCD kijelzővel. Igazítsa egymáshoz a kijelző csatlakozóit, a csavarokat és a kapcsolókat, a kapcsolók karjainak pedig a hosszabbítók lábai közé kell illeszkedniük. Egyenletesen nyomjon, amíg a csatlakozók teljesen be nem illeszkednek. A nyomás előtt ellenőrizze, hogy minden egy vonalban van-e.
Kapcsolja be az oszcilloszkópot, és ellenőrizze, hogy elindul-e, valamint hogy a gombok és kapcsolók reagálnak-e. Ha minden működik, rögzítse a főlapot négy anyával, csak kézzel húzva meg.
Szerelje fel az oldalakat, amelyek egymáshoz illeszkednek, majd az alsó lapot. Húzza meg a hosszú csavarok végén lévő négy domború anyát, szintén csak kézzel. Nincs szükség olyan beállításra, amelyet meg kellene őrizni, mert a tok nem rendelkezik memóriával vagy paraméterekkel.
Használati példa:
Összeszerelés után helyezze az oszcilloszkópot úgy, hogy a képernyő Ön felé nézzen, és állítsa a CPL-t GND-re. Kapcsolja be az oszcilloszkópot, és várja meg, amíg megjelenik a kép a képernyőn. Az alapvonalnak egyenesnek kell lennie, a képernyőnek pedig teljesen látszania kell az ablakon, sarkok takarása nélkül.
Nyomja meg az OK gombot, és ellenőrizze, hogy a kép megáll-e, majd nyomja meg újra az OK-t a kijelzés folytatásához. Nyomja meg a SEL-t, változtassa meg a paraméter értékét a + és - gombokkal, és figyelje a változást a képernyőn. A végén nyomja meg a resetgombot, és ellenőrizze, hogy az oszcilloszkóp újraindul.
Csatlakoztassa a szondát, állítsa a CPL-t DC-re vagy AC-re, válassza ki a megfelelő SEN1 és SEN2 állásokat, majd mérjen egy jelet, például az oszcilloszkóp kalibrációs jelét. Ha a kép stabil, és a kapcsolók nem akadnak be, a tok helyesen van összeszerelve.
Gyakori problémák:
Az LCD kijelző ferdén látszik az ablakban. Az oka, hogy a labirintus réteget ferdén álló kijelzővel szerelték fel. A megoldás, hogy szedje szét az egységet, és a csavarok meghúzása előtt igazítsa egyenesre a kijelzőt.
Egy gomb nem reagál, vagy beragad. A szokásos ok a fordítva ülő vagy a nyílásban elakadt kereszt alakú sapka. Vegye ki a sapkát, és függőleges helyzetben, a kereszt karjait a megszokott irányba fordítva szerelje vissza.
Egy csúszókapcsoló nehezen mozog. Az ok a nem megfelelően illeszkedő hosszabbító, amelynek a kapcsolókarja a lábain kívülre került, vagy a túl szorosra húzott anya. Igazítsa vissza a hosszabbítót, és lazítsa meg az anyákat.
Az oszcilloszkóp az összeszerelés után nem indul el. Az oka általában a kijelző csatlakozója, amely nem illeszkedett teljesen, vagy a túlzott anyahúzás miatt meghajlott lap. Illessze vissza a csatlakozókat egyenletes nyomással, és lazítsa meg az anyákat.
Az akril megrepedt. Az oka az erővel való meghúzás vagy az anyagba ejtett vágás, mert az akril törékeny. Csak kézzel húzza meg, és ne vágjon ki darabokat a lapokból.
A kábelek vagy a tápcsatlakozó nem férnek be a tok alá. A kivágások a lap szokásos kiosztásához készültek, ezért a kábeleket a meglévő nyílásokon vezesse át.
Korlátok és tanácsok:
A tok a DSO138 oszcilloszkóphoz készült, és nem univerzális. Az akril nem bírja az egyenetlen szorítást, az erős ütéseket vagy a vágásokat, a tok pedig a portól és a véletlen rövidzárlatoktól véd, nagy ütésektől nem.
A tiszta megjelenés érdekében a végső zárás előtt távolítsa el a fóliákat, és törölje le az ujjlenyomatokat, mert azok a rétegek közé szorulhatnak. Ha az oszcilloszkópot rezgéses környezetben használja, az anyákat egy csepp kis szilárdságú menetrögzítő ragasztóval rögzítheti.
