Gehäuse aus Acryl für DSO138, transparent, Bausatz, 9 Acrylteile

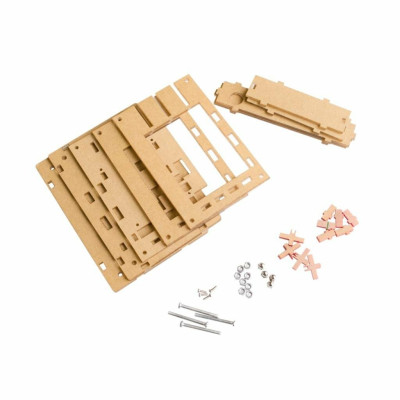

Das Acryl-Gehäuse für das Oszilloskop DSO138 ist ein Set aus transparenten Platten, Schrauben, Muttern, Verlängerungen für Schalter und Kappen für Taster. Es umschließt die Platine des Oszilloskops und das LCD-Display in einem kompakten Körper. Es schützt die Bauteile vor Staub, versehentlichem Berühren und Kurzschlüssen auf der Arbeitsfläche. Die Fenster und Ausschnitte lassen den Bildschirm sichtbar und ermöglichen die Nutzung der Taster und Schiebeschalter.

Das Gehäuse ist kein elektronisches Modul. Das Tutorial erklärt die Montage Teil für Teil und den ersten Test des Oszilloskops nach dem Zusammenbau, basierend auf einem bereits montierten und funktionsfähigen Oszilloskop DSO138.

So funktioniert es:

Das Gehäuse besteht aus mehreren lasergeschnittenen Acrylschichten, die übereinander gelegt und mit vier langen Schrauben verschraubt werden, die durch die Löcher in den Ecken geführt werden. Eine Schicht wird mit den kleinen Schrauben und ihren Muttern auf der Rückseite des LCD-Displays befestigt. Zwei identische Rahmen mit dem Fenster für den Bildschirm und die obere Platte mit Ausschnitten für Taster und Schalter werden darüber gelegt. Die Seiten werden miteinander verbunden, und die untere Platte wird von den gewölbten Muttern an den Enden der langen Schrauben gehalten.

Die kleinen kreuzförmigen Teile verlängern die Taster der Platine bis zur Oberfläche des Gehäuses. Die rechteckigen Teile verlängern die Schiebeschalter. Die obere Platte hat Löcher, die kleiner sind als der Kopf der Kreuze. Dadurch können die Taster bei korrekt montiertem Gehäuse nicht herausfallen.

Acryl hält gleichmäßigen Druck gut aus, ist aber bei ungleichmäßigem Anziehen und bei Einschnitten empfindlich. Deshalb werden die Muttern nur von Hand angezogen, ohne Schlüssel und ohne Kraft. Sonst bricht das Acryl oder die Platine wird verbogen.

Anschluss:

An dieses Produkt wird nichts elektrisch angeschlossen. Es gibt keine Pins, keine Versorgung und keine Logikpegel. Die Tabelle unten zeigt, wo jede Art von Teil aus dem Set montiert wird.

Taster, Regler und Anzeigen:

Das Gehäuse hat keine eigenen Taster, LEDs oder Anzeigen. Die Kappen im Set übertragen die Betätigung auf die Bedienelemente des Oszilloskops, und das Acrylfenster macht den Bildschirm sichtbar.

Für die Schiebeschalter ist die empfohlene Startstellung CPL auf GND, bis ein Tastkopf angeschlossen wird. Die Stellungen SEN1 und SEN2 werden je nach gemessenem Signal gewählt. Prüfen Sie beim Test, ob sich die Verlängerungen leicht zwischen den Stellungen bewegen, ohne an den Rändern der Ausschnitte hängen zu bleiben.

Bei den Kreuzkappen prüfen Sie, ob jede in senkrechter Position steht, mit den Armen so ausgerichtet wie ein Kreuz, wenn das Oszilloskop normal betrachtet wird. Drücken Sie jeden Taster und beobachten Sie den Bildschirm. Stoppt das Bild bei OK und läuft beim zweiten Drücken weiter, arbeitet die Kappe korrekt.

Konfiguration:

Hier bedeutet Konfiguration die Montage des Gehäuses. Befolgen Sie die Schritte in der unten stehenden Reihenfolge, ohne die Muttern mit Kraft anzuziehen.

Nehmen Sie die Teile aus dem Beutel und entfernen Sie die Schutzfolien von den Acrylplatten. Tun Sie dies auf einem Papiertuch, damit die Oberflächen nicht zerkratzt werden und keine Fingerabdrücke zwischen den Schichten bleiben.

Entfernen Sie die Gummifüße oder Halterungen, mit denen die Platine des Oszilloskops geliefert wird, sowie alle Stützteile der Platine, die nicht in das Gehäuse passen. Ist der Teil zum Abbrechen vorgesehen, löst er sich leicht mit der Hand.

Prüfen Sie zunächst ohne Muttern, wie die Teile passen. Eine Probemontage zeigt die Funktion jeder Schicht und vermeidet spätere Demontagen.

Montieren Sie die Schicht mit dem Labyrinthmuster auf der Rückseite des LCD-Displays. Stecken Sie die vier kleinen Schrauben durch deren Löcher und ziehen Sie die Muttern nur von Hand an. Halten Sie das Display gerade, denn eine schiefe Montage fällt erst am Ende auf.

Legen Sie die beiden identischen Rahmen mit dem Fenster für den Bildschirm über die Labyrinthschicht, dann die obere Platte mit den Ausschnitten für Taster und Schalter. Stecken Sie die Verlängerungen der Schalter in die seitlichen Ausschnitte und die Kreuzkappen in die Löcher für die Taster.

Stecken Sie die vier langen Schrauben durch die Löcher in den Ecken und schrauben Sie vier Muttern auf, um die obere Schicht zu halten. Nur von Hand anziehen.

Verbinden Sie die Hauptplatine mit dem LCD-Display. Richten Sie die Anschlüsse des Displays, die Schrauben und die Schalter aus. Die Hebel der Schalter müssen zwischen die Schenkel der Verlängerungen greifen. Drücken Sie gleichmäßig, bis die Stecker vollständig eingerastet sind. Prüfen Sie vor dem Drücken, dass alles ausgerichtet ist.

Schalten Sie das Oszilloskop ein und prüfen Sie, ob es startet und ob die Taster und Schalter reagieren. Funktioniert alles, befestigen Sie die Hauptplatine mit vier Muttern und ziehen Sie nur von Hand an.

Montieren Sie die Seiten, die ineinander greifen, und danach die untere Platte. Ziehen Sie die vier gewölbten Muttern an den Enden der langen Schrauben an, ebenfalls nur von Hand. Sie benötigen keine Einstellung, die gespeichert werden muss, denn das Gehäuse hat weder Speicher noch Parameter.

Anwendungsbeispiel:

Richten Sie das Oszilloskop nach der Montage mit dem Bildschirm zu sich und stellen Sie CPL auf GND. Schalten Sie das Oszilloskop ein und warten Sie, bis das Bild auf dem Bildschirm erscheint. Die Grundlinie muss gerade sein, und der Bildschirm muss vollständig durch das Fenster zu sehen sein, ohne verdeckte Ecken.

Drücken Sie OK und prüfen Sie, ob das Bild gestoppt bleibt. Drücken Sie dann erneut OK, um die Anzeige fortzusetzen. Drücken Sie SEL, ändern Sie den Wert des Parameters mit + und - und beobachten Sie die Änderung auf dem Bildschirm. Drücken Sie am Ende den Reset-Taster und prüfen Sie, ob das Oszilloskop neu startet.

Schließen Sie den Tastkopf an, stellen Sie CPL auf DC oder AC, wählen Sie die passenden Stellungen SEN1 und SEN2 und messen Sie ein Signal, zum Beispiel das Kalibriersignal des Oszilloskops. Erscheint das Bild stabil und hängen die Schalter nicht, ist das Gehäuse korrekt montiert.

Häufige Probleme:

Das LCD-Display erscheint im Fenster schief. Ursache ist die Montage der Labyrinthschicht mit schief sitzendem Display. Abhilfe: Die Baugruppe lösen und das Display gerade montieren, bevor die Muttern angezogen werden.

Ein Taster reagiert nicht oder bleibt gedrückt. Häufige Ursache ist eine verkehrt eingesetzte Kreuzkappe oder eine Klemmung im Loch. Nehmen Sie die Kappe ab und montieren Sie sie in senkrechter Position, mit den Armen des Kreuzes normal ausgerichtet.

Ein Schiebeschalter lässt sich schwer bewegen. Ursache ist eine nicht ausgerichtete Verlängerung, bei der der Hebel des Schalters außerhalb ihrer Schenkel liegt, oder eine zu fest angezogene Mutter. Richten Sie die Verlängerung neu aus und lockern Sie die Muttern.

Das Oszilloskop startet nach der Montage nicht mehr. Ursache ist meist ein Displaystecker, der nicht vollständig eingerastet ist, oder eine durch zu starkes Anziehen der Muttern verbogene Platine. Stecken Sie die Stecker gleichmäßig wieder ein und lockern Sie die Muttern.

Das Acryl ist gerissen. Ursache ist das Anziehen mit Kraft oder ein Einschnitt im Material, da Acryl spröde ist. Ziehen Sie nur von Hand an und schneiden Sie keine Teile aus den Platten.

Kabel oder der Netzstecker passen nicht unter das Gehäuse. Die Ausschnitte sind für die Standardkonfiguration der Platine ausgelegt. Führen Sie die Kabel daher durch die vorhandenen Öffnungen.

Einschränkungen und Tipps:

Das Gehäuse ist für das Oszilloskop DSO138 gebaut und nicht universell. Acryl hält ungleichmäßiges Anziehen, starke Stöße oder Einschnitte nicht aus. Das Gehäuse schützt die Platine vor Staub und versehentlichen Kurzschlüssen, nicht aber vor starken Erschütterungen.

Für ein sauberes Aussehen entfernen Sie die Folien und wischen Sie Fingerabdrücke ab, bevor Sie endgültig schließen, da sie sonst zwischen den Schichten eingeschlossen bleiben. Wird das Oszilloskop in Umgebungen mit Vibrationen verwendet, können Sie die Muttern mit einem Tropfen Schraubensicherung niedriger Festigkeit sichern.
