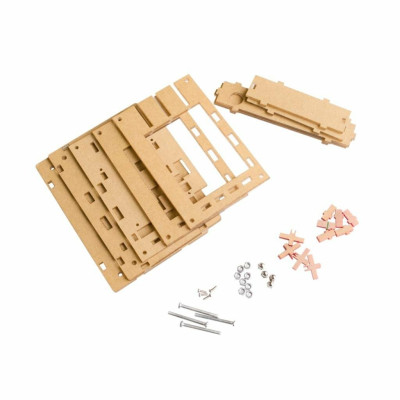

Carcasa Acrilic DSO138, transparenta, kit de asamblare, 9 piese acril
Carcasa din acril pentru osciloscopul DSO138 protejeaza placa si componentele in utilizare si transport, are design transparent pentru vizibilitate rapida asupra afisajului si conexiunilor, este usoara si rigida pentru o montare stabila, ofera acces facil la butoane si porturi, se asambleaza simplu si pastreaza echipamentul curat si ordonat.
Cumparand acest produs primesti 1,78 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Carcasa din acril pentru osciloscopul DSO138 este un kit de asamblare format din placi de acril taiate cu laser, suruburi, piulite, prelungiri pentru comutatoarele glisante si capace pentru butoane. Inchide placa osciloscopului si afisajul LCD intr-un corp compact, protejeaza componentele de praf, de atingeri accidentale si de scurtcircuite pe masa de lucru si lasa ecranul la vedere. Este potrivita pentru uzul zilnic in atelier, pentru transport si pentru osciloscoapele DSO138 asamblate si functionale.
Corpul carcasei este construit din straturi de acril care se aseaza unul peste altul si se strang cu patru suruburi lungi trecute prin gaurile din colturi. Un strat se fixeaza pe spatele afisajului LCD cu patru suruburi mici si piulitele lor, doua cadre identice cu fereastra pentru ecran si placa superioara cu decupaje se aseaza peste el, iar laturile se imbina intre ele. Placa de jos este tinuta de piulitele bombate de la capetele suruburilor lungi.
Printre caracteristicile principale se numara fereastra pentru ecranul LCD, decupajele pentru cele cinci butoane si pentru comutatoarele glisante CPL, SEN1 si SEN2, capacele in forma de cruce care aduc butoanele la suprafata carcasei, prelungirile dreptunghiulare pentru comutatoare si orificiile placii superioare, mai mici decat capul crucilor, care nu lasa butoanele sa iasa din carcasa. Kitul nu contine componente electronice si nu necesita alimentare.
Specificatii:
Material: Acril
Culoare: Transparent, dupa indepartarea foliilor protectoare
Destinatie: Osciloscop DSO138
Piese din acril: 9, cu ferestre si decupaje pentru ecran, butoane si comutatoare
Suruburi lungi: 4, pentru strangerea straturilor, cu piulite si piulite bombate
Suruburi mici: 4, cu piulite, pentru fixarea afisajului LCD
Prelungiri comutatoare: 3, pentru CPL, SEN1 si SEN2
Capace butoane: In forma de cruce, pentru OK, +, -, SEL si resetare
Layout:
| Element | Functie |
|---|---|
| Strat cu aspect de labirint | Se monteaza pe spatele afisajului LCD cu cele patru suruburi mici si piulitele lor. Tine afisajul fixat in carcasa. |
| Doua cadre identice cu fereastra pentru ecran | Se aseaza peste stratul cu labirint. Formeaza partea de sus a corpului si lasa ecranul LCD la vedere. |
| Placa superioara | Acopera ansamblul si are decupaje pentru butoane si pentru comutatoarele glisante. Orificiile pentru butoane sunt mai mici decat capul crucilor, deci capacele nu pot iesi afara. |
| Placa inferioara | Inchide carcasa in partea de jos si este tinuta de piulitele bombate de la capetele suruburilor lungi. |
| Laturi | Se imbina intre ele si cu straturile carcasei si inchid corpul pe margini. |
| Capace in forma de cruce | Prelungesc butoanele OK, +, -, SEL si butonul de resetare ale placii pana la suprafata carcasei. Se apasa pe capac, iar apasarea ajunge la buton. |
| Prelungire comutator CPL | Actioneaza comutatorul glisant care alege modul de cuplare al semnalului de intrare, in pozitiile GND, DC si AC. |
| Prelungiri comutatoare SEN1 si SEN2 | Actioneaza comutatoarele glisante care stabilesc sensibilitatea pe verticala, adica tensiunea pe diviziune. |
| Suruburi lungi cu piulite | Trec prin gaurile din colturi si strang stratul superior, apoi fixeaza placa principala a osciloscopului. |
| Suruburi mici cu piulite | Fixeaza afisajul LCD de stratul de acril montat pe spatele lui. |
| Piulite bombate | Se insurubeaza la capetele suruburilor lungi, in partea de jos, si tin placa inferioara. |
Utilizare:
Scoateti ansamblul din punga cu piese si indepartati foliile protectoare de pe placile de acril, pe un prosop de hartie, ca sa nu zgariati suprafetele si sa nu prindeti amprente intre straturi.
Indepartati picioarele de cauciuc ale placii osciloscopului si portiunea de sprijin din placa care nu intra in carcasa. Daca portiunea este prevazuta pentru rupere, se desprinde usor cu mana.
Verificati intai, fara piulite, cum se potrivesc piesele. O asamblare de proba arata rolul fiecarui strat si evita demontarile ulterioare.
Montati stratul cu aspect de labirint pe spatele afisajului LCD cu cele patru suruburi mici si piulitele lor, strangand doar cu mana. Pastrati afisajul drept, pentru ca o montare inclinata se observa abia la sfarsit.
Asezati cele doua cadre identice peste stratul cu labirint, apoi placa superioara. Introduceti prelungirile comutatoarelor CPL, SEN1 si SEN2 in decupajele laterale si capacele in cruce in orificiile pentru butoane, cu bratele crucii orientate normal cand osciloscopul se priveste din fata.
Treceti cele patru suruburi lungi prin gaurile din colturi si insurubati patru piulite pentru a tine stratul superior, tot cu mana.
Imbinati placa principala cu afisajul LCD. Aliniati conectorii afisajului, suruburile si comutatoarele, iar manerele comutatoarelor trebuie sa intre intre picioarele prelungirilor. Apasati uniform pana cand conectorii intra complet.
Alimentati osciloscopul inainte de inchiderea finala si verificati ca porneste. Setati CPL pe GND, pozitia de pornire recomandata pana la conectarea unei sonde, apoi alegeti pozitiile SEN1 si SEN2 dupa semnalul masurat. Prelungirile trebuie sa se miste usor, fara sa se agate de marginile decupajelor.
Apasati pe rand fiecare capac. OK opreste imaginea de pe ecran si o reia la a doua apasare, SEL alege parametrul de modificat, + si - ii schimba valoarea, iar butonul de resetare reporneste osciloscopul.
Fixati placa principala cu patru piulite, apoi montati laturile si placa inferioara si strangeti piulitele bombate. Strangeti doar cu mana, fara cheie si fara forta, pentru ca acrilul se fisureaza la strangere inegala, iar placa de circuit se poate indoi.
Nu taiati si nu rupeti bucati din acril ca sa faceti loc cablurilor, pentru ca materialul este fragil. Daca aveti nevoie de o deschidere mai mare, folositi un fierastrau fin.
- Material
- Acril
- Culoare
- Transparent
- Compatibilitate
- Osciloscop DSO138
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (4) - Recenzii verificate
... dar am avut mari probleme sa o aamperecheza cu montajul. Gaurile nu se suprapun peste cele ale placii de osciloscop (exista un decalaj de vreo 2 mm!) si a fost nevoie sa le atraga prin frezare ca sa pot termina montajul. Unul dintre auruburi a venit stramb din fabrica, parca sa-mi faca an ciuda, nu era de ajuns prima neconcordanaa...rnSa nu mai spun ca nu are absolut niciun fel de schema de montaj - iar ce gasisi pe YT sunt chestii ce se bat cap an cap, fiecare cu versiunea lui.
Foarte buna
Buna dar a venit cu piese crapate si rupte.... Noroc cu adezivi rapizi
Mai demult, am comandat un kit osciloscop. L-am construit. Mi-a iesit din prima. Nu-mi venea sa cred. DOream o carcasa pentru osciloscop. Am trimis un e-mail. Raspuns prompt. Am comandat carcasa. Am primit-o prompt. Mi-am cam agaaat urechile an piesele primite, aaa ca ... email, raspuns prompt cu trimitere la un videoclip si ... carcasa a iesit. Am un aparat dragua si funcsional. Multumesc. Celelalte piese comandate mai aateapta ... sa vina primavara ca sa pot lucra an atelier, afara ...
Carcasa din acril pentru osciloscopul DSO138 este un kit de placi transparente, suruburi, piulite, prelungiri pentru comutatoare si capace pentru butoane, care inchide placa osciloscopului si afisajul LCD intr-un corp compact. Protejeaza componentele de praf, de atingeri accidentale si de scurtcircuite pe masa de lucru, iar ferestrele si decupajele lasa la vedere ecranul si permit folosirea butoanelor si a comutatoarelor glisante.
Carcasa nu este un modul electronic. Tutorialul explica asamblarea piesa cu piesa si primul test al osciloscopului dupa montaj, pe baza unui osciloscop DSO138 deja asamblat si functional.
Cum functioneaza:
Carcasa este formata din mai multe straturi de acril taiate cu laser, care se aseaza unul peste altul si se strang cu patru suruburi lungi trecute prin gaurile din colturi. Un strat se fixeaza pe spatele afisajului LCD cu suruburile mici si piulitele lor. Doua cadre identice cu fereastra pentru ecran si placa superioara cu decupaje pentru butoane si comutatoare se aseaza peste el. Laturile se imbina intre ele, iar placa de jos este tinuta de piulitele bombate de la capetele suruburilor lungi.
Piesele mici in forma de cruce prelungesc butoanele de pe placa pana la suprafata carcasei. Piesele dreptunghiulare prelungesc comutatoarele glisante. Placa superioara are orificii mai mici decat capul crucilor, deci butoanele nu pot iesi afara cand carcasa este asamblata corect.
Acrilul rezista bine la presiune uniforma, dar este fragil la strangere inegala si la taieturi. Din acest motiv piulitele se strang doar cu mana, fara cheie si fara forta, altfel acrilul se fisureaza sau placa de circuit se indoaie.
Conectare:
La acest produs nu se conecteaza nimic electric. Nu exista pini, alimentare sau niveluri logice. Tabelul de mai jos arata unde se monteaza fiecare tip de piesa din kit.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| Placi de acril (straturi, laturi, placa superioara si inferioara) | Placa osciloscopului DSO138 si afisajul LCD | Formeaza corpul carcasei si protejeaza placa |
| Suruburi lungi cu piulite | Gaurile din colturile placilor | Strang stratul superior si fixeaza placa principala |
| Suruburi mici cu piulite | Gaurile stratului montat pe spatele LCD-ului | Fixeaza afisajul de stratul de acril |
| Piulite bombate | Capetele suruburilor lungi, in partea de jos | Tin placa de jos si inchid ansamblul |
| Capace in forma de cruce | Butoanele de pe placa | Aduc butoanele la suprafata carcasei |
| Prelungiri dreptunghiulare pentru comutatoare | Comutatoarele glisante de pe placa | Permit actionarea comutatoarelor prin decupajele din placa superioara |
Butoane, reglaje si indicatoare:
Carcasa nu are butoane proprii, nici LED-uri sau afisaj. Capacele din kit transmit actionarea catre elementele osciloscopului, iar fereastra din acril lasa vizibil ecranul.
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Capace in cruce (OK, +, -, SEL si butonul de resetare) | Prelungesc cele cinci butoane ale placii | Se apasa pe suprafata carcasei. OK opreste imaginea de pe ecran si o reia la a doua apasare, SEL alege parametrul de modificat, iar + si - ii schimba valoarea. Butonul de resetare reporneste osciloscopul. |
| Prelungire comutator CPL | Alege modul de cuplare al semnalului de intrare | Se deplaseaza intre pozitiile GND, DC si AC. GND leaga intrarea la masa, DC lasa semnalul neschimbat, iar AC elimina componenta continua. |
| Prelungiri comutatoare SEN1 si SEN2 | Stabilesc sensibilitatea pe verticala, adica tensiunea pe diviziune | Se deplaseaza intre pozitii, iar setarea curenta apare in coltul din stanga jos al ecranului. |
| Fereastra pentru ecran | Lasa la vedere afisajul LCD | Se verifica la test ca nicio piesa nu acopera ecranul si ca imaginea nu este inclinata. |
Pentru comutatoarele glisante, pozitia de pornire recomandata este CPL pe GND, pana cand se conecteaza o sonda. Pozitiile SEN1 si SEN2 se aleg dupa semnalul masurat. Verificati la test ca prelungirile se misca usor intre pozitii, fara sa se agate de marginile decupajelor.
Pentru capacele in cruce, verificati ca fiecare se afla in pozitia verticala, cu bratele orientate ca o cruce cand osciloscopul se priveste normal. Apasati fiecare buton si urmariti ecranul. Daca imaginea se opreste la OK si revine la a doua apasare, capacul lucreaza corect.
Configurare:
Aici configurarea inseamna asamblarea carcasei. Urmati pasii in ordinea de mai jos, fara a strange piulitele cu forta.
Scoateti piesele din punga si indepartati foliile protectoare de pe placile de acril. Faceti acest lucru pe un prosop de hartie, ca sa nu zgariati suprafetele si sa nu prindeti amprente intre straturi.
Indepartati picioarele de cauciuc sau suporturile cu care vine placa osciloscopului si orice portiune de sprijin din placa care nu intra in carcasa. Daca portiunea este prevazuta pentru rupere, se desprinde usor cu mana.
Verificati intai, fara piulite, cum se potrivesc piesele. O asamblare de proba arata rolul fiecarui strat si evita demontarile ulterioare.
Montati stratul cu aspect de labirint pe spatele afisajului LCD. Treceti cele patru suruburi mici prin gaurile lui si strangeti piulitele doar cu mana. Pastrati afisajul drept, fiindca o montare inclinata se observa abia la sfarsit.
Asezati cele doua cadre identice cu fereastra pentru ecran peste stratul cu labirint, apoi placa superioara cu decupajele pentru butoane si comutatoare. Introduceti prelungirile comutatoarelor in decupajele laterale si capacele in cruce in orificiile pentru butoane.
Treceti cele patru suruburi lungi prin gaurile din colturi si insurubati patru piulite pentru a tine stratul superior. Strangeti doar cu mana.
Imbinati placa principala cu afisajul LCD. Aliniati conectorii afisajului, suruburile si comutatoarele, iar manerele comutatoarelor trebuie sa intre intre picioarele prelungirilor. Apasati uniform pana cand conectorii intra complet. Verificati inainte de apasare ca totul este aliniat.
Alimentati osciloscopul si verificati ca porneste si ca butoanele si comutatoarele raspund. Daca totul functioneaza, fixati placa principala cu patru piulite, strangand doar cu mana.
Montati laturile, care se imbina intre ele, apoi placa inferioara. Strangeti cele patru piulite bombate de la capetele suruburilor lungi, tot cu mana. Nu aveti nevoie de nicio setare care sa se pastreze, pentru ca carcasa nu are memorie sau parametri.
Exemplu de utilizare:
Dupa asamblare, asezati osciloscopul cu ecranul spre dumneavoastra si mutati CPL pe GND. Alimentati osciloscopul si asteptati sa apara imaginea pe ecran. Linia de baza trebuie sa fie dreapta, iar ecranul trebuie sa se vada complet prin fereastra, fara colturi acoperite.
Apasati OK si verificati ca imaginea ramane oprita, apoi apasati din nou OK ca sa reluati afisarea. Apasati SEL, schimbati valoarea parametrului cu + si - si urmariti modificarea pe ecran. La final apasati butonul de resetare si verificati ca osciloscopul reporneste.
Conectati sonda, mutati CPL pe DC sau AC, alegeti pozitiile SEN1 si SEN2 potrivite si masurati un semnal, de exemplu semnalul de calibrare al osciloscopului. Daca imaginea apare stabila si comutatoarele nu se agata, carcasa este montata corect.
Probleme frecvente:
Afisajul LCD apare inclinat in fereastra. Cauza este montarea stratului cu labirint cu afisajul stramb. Rezolvarea este sa desfaceti ansamblul si sa remontati afisajul drept inainte de a strange piulitele.
Un buton nu raspunde sau ramane apasat. Cauza obisnuita este capacul in cruce asezat invers sau blocat in orificiu. Scoateti capacul si montati-l in pozitie verticala, cu bratele crucii orientate normal.
Un comutator glisant se misca greu. Cauza este prelungirea nealiniata, cu maneta comutatorului in afara picioarelor ei, sau o piulita prea strinsa. Reasezati prelungirea si slabiti piulitele.
Osciloscopul nu mai porneste dupa montaj. Cauza este in general conectorul afisajului care nu a intrat complet sau placa indoita de strangerea prea mare a piulitelor. Reasezati conectorii apasand uniform si slabiti piulitele.
Acrilul s-a crapat. Cauza este strangerea cu forta sau o taietura facuta in material, pentru ca acrilul este fragil. Strangeti numai cu mana si nu decupati piese din placi.
Firele sau mufa de alimentare nu incap sub carcasa. Decupajele sunt facute pentru configuratia standard a placii, deci ruta cablurile prin deschiderile existente.
Limitari si sfaturi:
Carcasa este facuta pentru osciloscopul DSO138 si nu este universala. Acrilul nu rezista la strangere inegala, la lovituri puternice sau la taieturi, iar carcasa protejeaza placa de praf si de scurtcircuite accidentale, nu de socuri mari.
Pentru un aspect curat, indepartati foliile si stergeti amprentele inainte de inchiderea finala, pentru ca ele raman prinse intre straturi. Daca osciloscopul este folosit in medii cu vibratii, puteti bloca piulitele cu o picatura de adeziv pentru filet de rezistenta mica.
