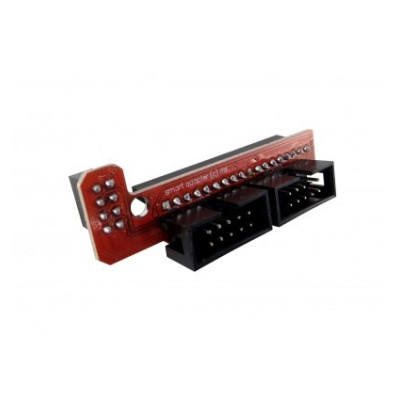

Adaptor LCD si card SD Ramps 1.4

Adaptorul pentru afisaj LCD si cititor de card SD este o placa pasiva care leaga shieldul RAMPS 1.4 de panourile de control RepRapDiscount Smart Controller. Se foloseste la imprimantele 3D si la masinile CNC bazate pe Arduino Mega 2560 si RAMPS 1.4, cand vrei sa comanzi masina fara calculator: afisaj, encoder rotativ, buzzer si card SD cu fisiere G-code.

Adaptorul nu contine circuite active. El preia semnalele din conectorii AUX-4 si AUX-3 ai shieldului RAMPS 1.4 si le duce pe doua conectoare IDC de 10 pini, marcate EXP1 si EXP2, la care se conecteaza panoul de control cu doua cabluri plate. Pe EXP1 sunt semnalele afisajului (RS, EN, D4 - D7), butonul encoderului si buzzerul, iar pe EXP2 sunt semnalele encoderului, magistrala SPI a cardului SD, detectia cardului, butonul de reset si linia KILL.

Printre caracteristicile principale se numara headerul lung cu 18 pini care se monteaza in AUX-4, headerul cu 2 x 4 pini care se monteaza in AUX-3, cele doua conectoare IDC EXP1 si EXP2 cu cheie de orientare si traseele directe, fara componente intermediare. Adaptorul nu are alimentare proprie: afisajul, encoderul si cardul SD sunt alimentate la 5 V de pe placa Arduino Mega prin RAMPS.

Adaptorul este destinat shieldului RAMPS 1.4 montat pe Arduino Mega 2560 si functioneaza cu firmware Marlin, cu afisajele Smart Controller cu LCD 20 x 4 caractere si cu variantele Full Graphic Smart Controller cu LCD 128 x 64 care folosesc aceleasi conectoare EXP1 si EXP2.

Specificatii:

Tensiune alimentare: 5 VDC, furnizata de placa RAMPS 1.4

Tip: Adaptor pasiv, fara componente active

Conector spre RAMPS: AUX-4 (1 x 18 pini) si AUX-3 (2 x 4 pini)

Conectori spre panou: EXP1 si EXP2, IDC cu cheie, 2 x 5 pini

Compatibilitate placi: RAMPS 1.4 pe Arduino Mega 2560

Compatibilitate afisaje: RepRapDiscount Smart Controller 20 x 4 si Full Graphic Smart Controller 128 x 64

Firmware: Marlin

Layout:

Adaptorul nu are butoane, potentiometre, jumperi, comutatoare, LED-uri sau afisaj. Elementele de comanda (encoderul, butonul de reset, buzzerul si reglajul de contrast) se afla pe panoul de control conectat la EXP1 si EXP2.

Pinout:

Utilizare:

Opriti imprimanta si deconectati alimentarea si cablul USB inainte de a monta sau de a scoate adaptorul.

Montati adaptorul pe shieldul RAMPS 1.4: headerul lung cu 18 pini in AUX-4 si headerul cu 2 x 4 pini in AUX-3, cu inscriptiile adaptorului in dreptul conectorilor cu acelasi nume.

Conectati cu doua cabluri plate de 10 fire conectorul EXP1 al adaptorului la EXP1 al panoului de control si conectorul EXP2 al adaptorului la EXP2 al panoului. Pastrati aceeasi pereche la ambele capete si respectati cheia fiecarui conector, cu pinul 1 pe aceeasi parte a cablului.

Daca inversati cele doua cabluri, afisajul nu functioneaza corect: ramane stins, arata doar patrate sau panoul emite sunete. In acest caz deconectati alimentarea si refaceti conexiunile.

In Marlin, in fisierul Configuration.h, activati definitia REPRAP_DISCOUNT_SMART_CONTROLLER pentru afisajul 20 x 4 sau REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER pentru afisajul 128 x 64, apoi incarcati firmware-ul cu placa Arduino Mega sau Mega 2560 selectata in Arduino IDE.

Opriti alimentarea, conectati panoul, apoi alimentati din nou. Pentru testarea afisajului este suficienta alimentarea prin USB, iar sursa imprimantei este necesara doar pentru motoare, incalzitoare si pat.

Daca afisajul se aprinde dar nu arata text, reglati contrastul din trimerul marcat Contr de pe spatele panoului. Rotiti-l usor, cu o surubelnita de plastic, deoarece componenta este fragila.

Rotiti encoderul pentru a naviga prin meniu si apasati-l pentru a selecta. Butonul RESET al panoului reseteaza placa Arduino Mega.

Introduceti cardul SD cu fisierele G-code in cititorul panoului inainte de a porni imprimarea din meniu.
