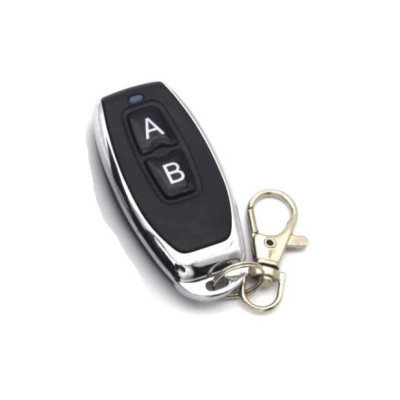

Telecomando EV1527, 2 canali, 433MHz, 6V, portachiavi
Telecomando a 2 canali da 433 MHz per il controllo remoto di dispositivi compatibili, ideale per sistemi di automazione e controllo accessi. Funziona a 6 V CC con 2 batterie CR2016 (non incluse), dispone di due pulsanti A e B per le scorciatoie, offre una portata di 25-50 m, un robusto alloggiamento in plastica e un gancio portachiavi.
Acquistando questo prodotto guadagni 1,30 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il telecomando a 2 canali sulla frequenza di 433 MHz è un trasmettitore di tipo portachiavi, utilizzato per il comando a distanza di dispositivi con ricevitore radio compatibile. Ciascuno dei due pulsanti, A e B, invia il proprio codice al ricevitore, così da poter comandare separatamente due funzioni. Ad esempio, l'apertura e la chiusura di un cancello, l'accensione e lo spegnimento di un relè oppure l'inserimento e il disinserimento di un allarme.
Il telecomando trasmette su 433 MHz e utilizza la codifica EV1527 con codice di apprendimento. Il ricevitore memorizza il telecomando tramite una procedura di abbinamento. La portata è di 25 - 50 m, a seconda del ricevitore e dell'ambiente di lavoro. L'alimentazione è di 6 VDC, ottenuta da due batterie a bottone CR2016 da 3 V montate sovrapposte, in serie, nel portabatterie all'interno dell'involucro.
Tra le caratteristiche principali ci sono i due pulsanti contrassegnati A e B, il LED indicatore che si accende durante l'emissione del codice, il portabatterie, l'involucro in plastica resistente chiuso con 3 viti e l'anello portachiavi. Le batterie non sono incluse.
Specifiche:
Tensione di alimentazione: 6 VDC (2 x CR2016 da 3 V, in serie)
Frequenza: 433 MHz
Codifica: EV1527
Numero di canali: 2 (A e B)
Portata: 25 - 50 m
Batterie: 2 x CR2016 (non incluse)
Materiale involucro: Plastica resistente
Fissaggio: Portachiavi
Layout:
| Elemento | Funzione |
|---|---|
| Pulsante A | Invia il codice del canale A al ricevitore. L'effetto della pressione dipende dal modo in cui il ricevitore è stato configurato per questo canale. Durante la pressione si accende il LED indicatore. |
| Pulsante B | Invia il codice del canale B al ricevitore. L'effetto della pressione dipende dal modo in cui il ricevitore è stato configurato per questo canale. Durante la pressione si accende il LED indicatore. |
| LED indicatore | Si accende finché è premuto un pulsante e indica che il telecomando sta trasmettendo il codice. Se non si accende, le batterie sono scariche o inserite in modo errato. |
| Portabatterie | Alloggia le due batterie CR2016 sovrapposte, con il segno + verso l'alto, che forniscono 6 VDC. Il polo positivo è contrassegnato sul supporto. |
| Morsetto laterale | Contatto per il polo positivo della batteria superiore. La batteria inferiore non deve toccare il morsetto, altrimenti la batteria superiore va in cortocircuito. |
| Viti involucro | Tre viti che chiudono l'involucro. Si svitano per sostituire le batterie. |
| Portachiavi | Anello con moschettone per fissare il telecomando alle chiavi. |
Utilizzo:
Svitate le 3 viti dell'involucro e aprite il telecomando.
Inserite la prima batteria CR2016 nel portabatterie, con il segno + verso l'alto, quindi montate la seconda batteria sopra di essa, sempre con il segno + verso l'alto. Le due batterie in serie forniscono 6 VDC.
Non inserite le batterie con polarità invertita, perché il telecomando potrebbe danneggiarsi. Il polo positivo è contrassegnato sul supporto, verso l'alto.
Centrate le batterie in modo che nessuna tocchi i lati metallici del portabatterie, eccetto il contatto della batteria superiore. Se la batteria inferiore tocca il morsetto, la batteria superiore va in cortocircuito, si riscalda e si scarica rapidamente anche se il telecomando non viene usato.
Se notate il riscaldamento delle batterie o una scarica rapida, ricontrollate il loro centraggio. In alternativa, potete usare una sola batteria CR2032, con portata e durata di vita ridotte.
Chiudete l'involucro e serrate le 3 viti.
Premete uno dei pulsanti e verificate che il LED indicatore si accenda. Questo indica che il telecomando sta trasmettendo il codice.
Abbinate il telecomando al ricevitore secondo la procedura del ricevitore, con il telecomando vicino ad esso. La procedura varia da un ricevitore all'altro, e il ricevitore è quello che memorizza il telecomando.
Dopo l'abbinamento, premete il pulsante A o B e verificate che il ricevitore reagisca. Per una buona portata, usate il telecomando senza ostacoli metallici tra esso e il ricevitore.
Sostituite le batterie per tempo quando la portata diminuisce, perché questo è di solito il primo segno di batterie scariche.
- Frequenza di lavoro
- 433 MHz
- Tensione di esercizio
- 6 V DC, 2x CR2016 de 3 V (NU SUNT INCLUSE)
- Materiale della custodia
- Plastica resistente
- Numero di canali
- 2
- Tipo di batteria
- CR2016
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (1) - Moderation della recensione
Este prima comanda si cu siguranta nu este ultima. Modulul si telecomenzile functioneaza impecabil chiar si de la 98 de metri distanta. Alimentarea modulului am facut-o cu un adaptor de 12V 1.5Ah. Telecomenzile sunt super bune.
Questo telecomando è un trasmettitore radio tascabile da 433 MHz a due canali, utilizzato per comandare a distanza cancelli, barriere, relè radio, sistemi di allarme o altri ricevitori compatibili EV1527. Il tutorial spiega la prima messa in funzione e utilizza il telecomando autonomo, alimentato a batterie, senza scheda di sviluppo e senza programma.
La parte più delicata è il corretto montaggio delle due batterie CR2016, mentre il passo successivo è l'abbinamento del telecomando al ricevitore che volete comandare.
Come funziona:
Il telecomando contiene un circuito di codifica EV1527 e un trasmettitore radio da 433 MHz. Premendo un pulsante, il circuito trasmette via radio un indirizzo fisso, proprio di ogni telecomando, insieme a un codice dati specifico del pulsante premuto. Il ricevitore confronta l'indirizzo ricevuto con quelli memorizzati e, se lo riconosce, attiva l'uscita associata al pulsante. Per questo i pulsanti A e B comandano uscite diverse.
L'alimentazione è di 6 V. Due batterie CR2016 da 3 V ciascuna, sovrapposte, si sommano in serie: 3 V + 3 V = 6 V. Il circuito EV1527 accetta tensioni tra 3 e 12 V, quindi 6 V non lo mette in pericolo. La portata è di 25 - 50 m in campo aperto. Muri, metallo e interferenze la riducono.
Collegamento:
Il telecomando non si collega a un circuito. L'unico collegamento è l'alimentazione delle due batterie montate in serie nel portapile della scocca. La tensione corretta è di 6 VDC. Rispettate la polarità, con il segno + di entrambe le batterie rivolto verso l'alto.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| BAT- (contatto centrale del portapile) | Il negativo della batteria inferiore (bat1) | Massa, base del portapile |
| Tra le batterie | Il positivo della batteria inferiore (bat1) al negativo della batteria superiore (bat2) | Collegamento in serie, 3 V + 3 V |
| BAT+ (linguetta laterale) | Il positivo della batteria superiore (bat2) | Positivo di alimentazione, 6 VDC |
Pulsanti, regolazioni e indicatori:
| Elemento | Funzione | Come si usa |
|---|---|---|
| Pulsante A | Trasmette il codice del canale A | Si preme brevemente per il comando normale. Per l'abbinamento si preme quando il ricevitore è in modalità di apprendimento. |
| Pulsante B | Trasmette il codice del canale B | Si preme brevemente per il comando normale. Per l'abbinamento si preme quando il ricevitore è in modalità di apprendimento, se desiderate anche il secondo canale. |
| LED indicatore | Si accende finché un pulsante è premuto | Conferma l'emissione del codice. Se non si accende, verificate le batterie e la loro polarità. |
| Portapile e linguetta laterale | Contatto per le due batterie CR2016 | Montate le batterie con il + in alto e centrate, senza che la batteria inferiore tocchi la linguetta laterale. |
| Viti della scocca | Chiudono la scocca | Si svitano tutte e 3 per accedere alle batterie. |
Passo 1: svitate le 3 viti e aprite la scocca. Passo 2: appoggiate la prima batteria CR2016 sul contatto centrale, con il + in alto. Passo 3: appoggiate la seconda batteria sopra la prima, sempre con il + in alto, in modo che la linguetta laterale tocchi solo la batteria superiore. Passo 4: richiudete la scocca.
Premete il pulsante A. Il LED si accende finché lo tenete premuto, il che indica che le batterie sono montate correttamente e che il telecomando trasmette. Ripetete con il pulsante B.
Configurazione:
Il telecomando non ha impostazioni proprie. L'abbinamento lo esegue il ricevitore e la procedura varia da un modello all'altro. In generale, mettete il ricevitore in modalità di apprendimento secondo le sue istruzioni, poi premete il pulsante desiderato del telecomando. Il ricevitore memorizza l'indirizzo e il codice del pulsante.
| Passo | Azione | Risultato |
|---|---|---|
| 1 | Mettete il ricevitore in modalità di apprendimento | Il ricevitore attende un nuovo codice |
| 2 | Premete il pulsante A o B del telecomando | Il LED del telecomando si accende e il ricevitore conferma la memorizzazione |
| 3 | Uscite dalla modalità di apprendimento | Il ricevitore è pronto all'uso |
| 4 | Premete di nuovo il pulsante e verificate l'uscita del ricevitore | L'uscita associata si attiva |
Le impostazioni sono conservate nella memoria del ricevitore, non nel telecomando. Il telecomando mantiene il proprio indirizzo anche dopo la sostituzione delle batterie.
Esempio di utilizzo:
Avete un ricevitore radio 433 MHz con due uscite a relè, per un cancello e per una luce del cortile. Montate le batterie nel telecomando, con il + in alto e centrate. Mettete il ricevitore in modalità di apprendimento per la prima uscita e premete A. Ripetete la procedura per la seconda uscita con il pulsante B.
Poi premete A da 10 - 20 m dal cancello per comandarlo, mentre premete B per accendere la luce. Il LED del telecomando si accende a ogni pressione. Se il ricevitore non reagisce, avvicinatevi e verificate le batterie.
Problemi frequenti:
Il LED non si accende alla pressione. La causa è di solito la polarità invertita o una batteria scarica. Aprite la scocca, verificate che entrambe le batterie abbiano il segno + in alto e sostituitele se necessario.
Le batterie si riscaldano o si scaricano rapidamente. La batteria inferiore tocca la linguetta laterale e cortocircuita la batteria superiore. Togliete le batterie e rimontatele ben centrate.
Il LED si accende ma il ricevitore non reagisce. Il telecomando non è stato abbinato al ricevitore oppure il ricevitore non accetta la codifica EV1527. Ripetete l'abbinamento secondo il manuale del ricevitore.
La portata è ridotta. Le batterie sono quasi esaurite oppure tra telecomando e ricevitore ci sono ostacoli metallici o interferenze. Sostituite le batterie e provate in campo aperto.
Il telecomando non funziona più dopo aver montato le batterie al contrario. La polarità inversa può danneggiare il circuito. Verificate il segno + sul supporto ad ogni sostituzione delle batterie.
Limitazioni e consigli:
La portata è di 25 - 50 m in campo aperto e diminuisce negli edifici. Il telecomando trasmette un codice fisso, quindi non è adatto alle applicazioni che richiedono una sicurezza elevata. Il telecomando può funzionare anche con una sola batteria CR2032, ma portata e durata si riducono. Due batterie CR2016 montate correttamente sono la soluzione consigliata.
Il telecomando può essere abbinato a più ricevitori compatibili EV1527. Scegliete un ricevitore con un'uscita per ogni canale e regolate la sua modalità di funzionamento, ad esempio impulso, mantenuto o commutazione, in base all'applicazione.
