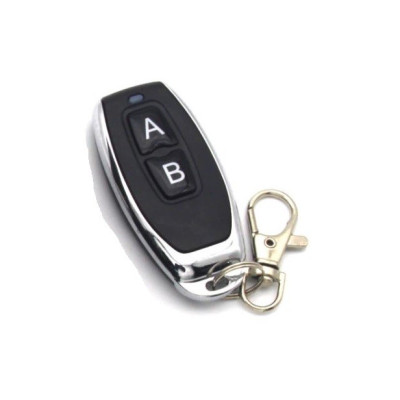

Telecomanda EV1527, 2 canale, 433MHz, 6V, breloc
Telecomanda 2 canale pe 433MHz pentru control la distanta al dispozitivelor compatibile, ideala pentru automatizari si sisteme de acces. Functioneaza la 6VDC cu 2 baterii CR2016 neincluse, are doua butoane clare A si B pentru comenzi rapide, ofera raza de actiune 25-50 m, carcasa din plastic rezistent si prindere tip breloc pentru chei.
Cumparand acest produs primesti 1,30 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Telecomanda cu 2 canale pe frecventa de 433 MHz este un emitator de tip breloc, folosit pentru comanda la distanta a dispozitivelor cu receptor radio compatibil. Fiecare dintre cele doua butoane, A si B, trimite propriul cod catre receptor, astfel incat se pot comanda separat doua functii. De exemplu, deschiderea si inchiderea unei porti, pornirea si oprirea unui releu sau armarea si dezarmarea unei alarme.
Telecomanda emite pe 433 MHz si foloseste codare EV1527 cu cod de invatare. Receptorul memoreaza telecomanda printr-o procedura de inrolare. Raza de actiune este de 25 - 50 m, in functie de receptor si de mediul de lucru. Alimentarea este de 6 VDC, obtinuta din doua baterii tip pastila CR2016 de 3 V montate suprapus, in serie, in soclul din carcasa.
Printre caracteristicile principale se numara cele doua butoane marcate A si B, LED-ul indicator care se aprinde la emiterea codului, soclul pentru baterii, carcasa din plastic rezistent inchisa cu 3 suruburi si inelul de breloc pentru chei. Bateriile nu sunt incluse.
Specificatii:
Tensiune alimentare: 6 VDC (2 x CR2016 de 3 V, in serie)
Frecventa: 433 MHz
Codare: EV1527
Numar canale: 2 (A si B)
Raza de actiune: 25 - 50 m
Baterii: 2 x CR2016 (nu sunt incluse)
Material carcasa: Plastic rezistent
Prindere: Breloc
Layout:
| Element | Functie |
|---|---|
| Buton A | Trimite codul canalului A catre receptor. Efectul apasarii depinde de modul in care receptorul a fost configurat pentru acest canal. In timpul apasarii se aprinde LED-ul indicator. |
| Buton B | Trimite codul canalului B catre receptor. Efectul apasarii depinde de modul in care receptorul a fost configurat pentru acest canal. In timpul apasarii se aprinde LED-ul indicator. |
| LED indicator | Se aprinde cat timp este apasat un buton si arata ca telecomanda emite codul. Daca nu se aprinde, bateriile sunt descarcate sau montate gresit. |
| Soclu baterii | Gazduieste cele doua baterii CR2016 suprapuse, cu semnul + in sus, care furnizeaza 6 VDC. Plusul este marcat pe suport. |
| Clema laterala | Contact pentru plusul bateriei de sus. Bateria de jos nu trebuie sa atinga clema, altfel bateria de sus intra in scurtcircuit. |
| Suruburi carcasa | Trei suruburi care inchid carcasa. Se desfac pentru schimbarea bateriilor. |
| Breloc | Inel cu carabina pentru prinderea telecomenzii de chei. |
Utilizare:
Desfaceti cele 3 suruburi ale carcasei si deschideti telecomanda.
Montati prima baterie CR2016 in soclu, cu semnul + in sus, apoi montati a doua baterie peste ea, tot cu semnul + in sus. Cele doua baterii in serie furnizeaza 6 VDC.
Nu introduceti bateriile cu polaritate inversa, deoarece telecomanda se poate deteriora. Plusul este marcat pe suport, in sus.
Centrati bateriile astfel incat nici una sa nu atinga lateralele metalice ale soclului, in afara de clema de contact a bateriei de sus. Daca bateria de jos atinge clema, bateria de sus intra in scurtcircuit, se incalzeste si se descarca rapid chiar daca telecomanda nu este folosita.
Daca observati incalzirea bateriilor sau descarcarea rapida, reverificati centrarea lor. Alternativ, puteti folosi o singura baterie CR2032, cu raza de actiune si durata de viata mai reduse.
Inchideti carcasa si strangeti cele 3 suruburi.
Apasati unul dintre butoane si verificati ca LED-ul indicator se aprinde. Aceasta arata ca telecomanda emite codul.
Inrolati telecomanda in receptor conform procedurii receptorului, cu telecomanda aflata in apropierea lui. Procedura difera de la un receptor la altul, iar receptorul este cel care memoreaza telecomanda.
Dupa inrolare, apasati butonul A sau B si verificati ca receptorul reactioneaza. Pentru o raza de actiune buna, folositi telecomanda fara obstacole metalice intre ea si receptor.
Inlocuiti bateriile din timp atunci cand raza de actiune scade, deoarece aceasta este de obicei primul semn al bateriilor descarcate.
- Frecventa de lucru
- 433 MHz
- Tensiune de lucru
- 6 V DC, 2x CR2016 de 3 V (NU SUNT INCLUSE)
- Material carcasa
- Plastic rezistent
- Numar de canale
- 2
- Tip baterie
- CR2016
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (1) - Recenzii verificate
Este prima comanda si cu siguranta nu este ultima. Modulul si telecomenzile functioneaza impecabil chiar si de la 98 de metri distanta. Alimentarea modulului am facut-o cu un adaptor de 12V 1.5Ah. Telecomenzile sunt super bune.
Aceasta telecomanda este un emitator radio de buzunar, de 433 MHz, cu doua canale, folosit pentru a comanda la distanta porti, bariere, relee radio, sisteme de alarma sau alte receptoare compatibile EV1527. Tutorialul explica punerea ei in functiune prima data si foloseste telecomanda de sine statatoare, alimentata din baterii, fara placa de dezvoltare si fara program.
Partea cea mai delicata este montarea corecta a celor doua baterii CR2016, iar ce urmeaza este inrolarea telecomenzii in receptorul pe care il comandati.
Cum functioneaza:
Telecomanda contine un circuit de codare EV1527 si un emitator radio de 433 MHz. La apasarea unui buton, circuitul trimite prin radio o adresa fixa, proprie fiecarei telecomenzi, impreuna cu un cod de date specific butonului apasat. Receptorul compara adresa primita cu cele memorate si, daca o recunoaste, activeaza iesirea asociata butonului. De aceea butoanele A si B comanda iesiri diferite.
Alimentarea este de 6 V. Doua baterii CR2016 de cate 3 V, puse una peste alta, se aduna in serie: 3 V + 3 V = 6 V. Circuitul EV1527 accepta tensiuni intre 3 si 12 V, deci 6 V nu il pune in pericol. Raza de actiune este de 25 - 50 m in camp deschis. Peretii, metalul si interferentele o reduc.
Conectare:
Telecomanda nu se conecteaza la un circuit. Singura conexiune este alimentarea din cele doua baterii montate in serie in soclul din carcasa. Tensiunea corecta este de 6 VDC. Respectati polaritatea, cu semnul + al ambelor baterii in sus.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| BAT- (contact central din soclu) | Minusul bateriei de jos (bat1) | Masa, baza soclului |
| Intre baterii | Plusul bateriei de jos (bat1) la minusul bateriei de sus (bat2) | Legare in serie, 3 V + 3 V |
| BAT+ (clema laterala) | Plusul bateriei de sus (bat2) | Plus alimentare, 6 VDC |
Butoane, reglaje si indicatoare:
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Buton A | Trimite codul canalului A | Se apasa scurt pentru comanda normala. Pentru inrolare se apasa cand receptorul este in modul de invatare. |
| Buton B | Trimite codul canalului B | Se apasa scurt pentru comanda normala. Pentru inrolare se apasa cand receptorul este in modul de invatare, daca doriti si al doilea canal. |
| LED indicator | Se aprinde cat timp un buton este apasat | Confirma emiterea codului. Daca nu se aprinde, verificati bateriile si polaritatea lor. |
| Soclu baterii si clema laterala | Contact pentru cele doua baterii CR2016 | Montati bateriile cu + in sus si centrate, fara ca bateria de jos sa atinga clema laterala. |
| Suruburi carcasa | Inchid carcasa | Se desfac toate cele 3 pentru accesul la baterii. |
Pasul 1: desfaceti cele 3 suruburi si deschideti carcasa. Pasul 2: asezati prima baterie CR2016 pe contactul central, cu + in sus. Pasul 3: asezati a doua baterie peste prima, tot cu + in sus, astfel incat clema laterala sa atinga doar bateria de sus. Pasul 4: inchideti carcasa.
Apasati butonul A. LED-ul se aprinde cat tineti apasat, ceea ce arata ca bateriile sunt montate corect si ca telecomanda emite. Repetati cu butonul B.
Configurare:
Telecomanda nu are setari proprii. Inrolarea o face receptorul, iar procedura difera de la un model la altul. In general, treceti receptorul in modul de invatare conform instructiunilor lui, apoi apasati butonul dorit al telecomenzii. Receptorul memoreaza adresa si codul butonului.
| Pas | Actiune | Rezultat |
|---|---|---|
| 1 | Treceti receptorul in modul de invatare | Receptorul asteapta un cod nou |
| 2 | Apasati butonul A sau B al telecomenzii | LED-ul telecomenzii se aprinde, iar receptorul confirma memorarea |
| 3 | Iesiti din modul de invatare | Receptorul este gata de folosire |
| 4 | Apasati din nou butonul si verificati iesirea receptorului | Iesirea asociata se activeaza |
Setarile sunt pastrate in memoria receptorului, nu in telecomanda. Telecomanda isi pastreaza adresa si dupa schimbarea bateriilor.
Exemplu de utilizare:
Aveti un receptor radio 433 MHz cu doua iesiri releu, pentru o poarta si pentru o lumina de curte. Montati bateriile in telecomanda, cu + in sus si centrate. Puneti receptorul in modul de invatare pentru prima iesire si apasati A. Repetati procedura pentru a doua iesire cu butonul B.
Apoi apasati A de la 10 - 20 m de poarta pentru a o comanda, iar apasati B pentru a aprinde lumina. LED-ul telecomenzii se aprinde la fiecare apasare. Daca receptorul nu reactioneaza, apropiati-va si verificati bateriile.
Probleme frecvente:
LED-ul nu se aprinde la apasare. Cauza este de obicei polaritatea inversata sau o baterie descarcata. Deschideti carcasa, verificati ca ambele baterii au semnul + in sus si inlocuiti-le daca este nevoie.
Bateriile se incalzesc sau se descarca repede. Bateria de jos atinge clema laterala si scurtcircuiteaza bateria de sus. Scoateti bateriile si remontati-le bine centrate.
LED-ul se aprinde dar receptorul nu reactioneaza. Telecomanda nu a fost inrolata in receptor sau receptorul nu accepta codare EV1527. Repetati inrolarea conform manualului receptorului.
Raza de actiune este mica. Bateriile sunt aproape consumate sau intre telecomanda si receptor exista obstacole metalice sau interferente. Schimbati bateriile si incercati in camp deschis.
Telecomanda nu mai merge dupa montarea bateriilor invers. Polaritatea inversa poate deteriora circuitul. Verificati marcajul + de pe suport la fiecare schimb de baterii.
Limitari si sfaturi:
Raza de actiune este de 25 - 50 m in camp deschis si scade in cladiri. Telecomanda trimite un cod fix, deci nu este potrivita pentru aplicatii care cer securitate ridicata. Telecomanda poate functiona si cu o singura baterie CR2032, dar raza de actiune si durata de viata scad. Doua baterii CR2016 montate corect sunt varianta recomandata.
Telecomanda se poate inrola in mai multe receptoare compatibile EV1527. Alegeti un receptor cu cate o iesire pentru fiecare canal si ajustati modul lui de lucru, de exemplu impuls, mentinut sau comutare, conform aplicatiei.
