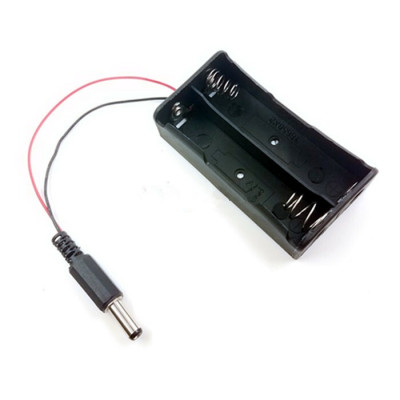

Suport acumulatori 18650 2S, 2 locașuri în serie, mufă tată 5.5 x 2.1 mm, 7.4V
Suport pentru 2 acumulatori 18650 de 3.7V, ideal pentru alimentarea rapidă a proiectelor DIY, modulelor electronice sau dispozitivelor portabile. Oferă montaj sigur al celulelor în configurație 2S, are cablu integrat pentru conectare ușoară, conector tată 5.5 x 2.1 compatibil cu multe echipamente, construcție compactă și rezistentă pentru utilizare repetată.
A termék megvásárlásával jár 22,96 Ft hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Suportul pentru 2 acumulatori 18650 este un accesoriu de alimentare portabilă care leagă cei doi acumulatori Li-Ion în serie (2S) și îi scoate pe un cablu bicolor terminat cu mufă tată de 5.5 x 2.1 mm. Este potrivit pentru alimentarea consumatorilor cu soclu DC de 5.5 x 2.1 mm care acceptă aproximativ 7.4 V, în proiecte mobile, la echipamente de test în teren sau ca sursă de rezervă fără rețea.
Cele două locașuri sunt conectate în serie, deci tensiunile acumulatorilor se adună, iar capacitatea rămâne cea a unui singur acumulator. Cu doi acumulatori de 3.7 V rezultă 7.4 V nominal, iar cu acumulatorii încărcați complet tensiunea ajunge la 8.4 V. Mufa are plusul pe pinul central, iar minusul pe manșeta exterioară.
Printre caracteristicile principale se numără carcasa din plastic negru cu două locașuri pentru acumulatori 18650, contactele metalice cu arc la capetele locașurilor, cablul cu fir roșu pentru plus și fir negru pentru minus și mufa tată 5.5 x 2.1 mm cu protecție anti-îndoire la baza cablului. Suportul nu are întrerupător, circuit de protecție sau încărcător și se alimentează exclusiv de la acumulatorii introduși în locașuri.
Specificații:
Tensiune ieșire: 7.4 V nominal (2 x 3.7 V), 8.4 V cu acumulatorii încărcați complet
Număr acumulatori: 2
Tip acumulator: Li-Ion 18650
Conexiune acumulatori: Serie (2S)
Conector: Mufă tată 5.5 x 2.1 mm, plus pe pinul central
Cablu: Fir roșu (+) și fir negru (-)
Protecție și comutator: Nu are
Layout:
| Element | Funcție |
|---|---|
| Locașuri pentru acumulatori 18650 | Două locașuri pentru acumulatori Li-Ion 18650, legate în serie. Marcajele + și - diferă ca sens de la un locaș la altul, deoarece acumulatorii sunt în serie. |
| Contacte cu arc | Contactele metalice de la capetele locașurilor. Arcul apasă capătul negativ al acumulatorului și asigură contactul electric. |
| Fir roșu | Plusul alimentării, aproximativ 7.4 V, legat la pinul central al mufei. |
| Fir negru | Minusul alimentării (GND), legat la manșeta exterioară a mufei. |
| Mufă tată 5.5 x 2.1 mm | Furnizează alimentarea la soclul DC mamă al consumatorului. |
Utilizare:
Pregătiți doi acumulatori 18650 de același tip, cu aceeași capacitate, aceeași tensiune și același grad de uzură.
Măsurați tensiunea fiecărui acumulator cu un multimetru. Ambii trebuie să aibă între 3.7 V și 4.2 V, cu o diferență de cel mult câteva zeci de milivolți între ei. Nu folosiți un acumulator sub 3.0 V.
Introduceți acumulatorii respectând marcajele + și - din fiecare locaș. Apăsați capătul negativ pe arc, apoi coborâți capătul pozitiv în locaș.
Măsurați tensiunea la mufă, cu multimetrul pe domeniul de tensiune continuă, sonda roșie pe pinul central și sonda neagră pe manșetă. Trebuie să citiți între 7.4 V și 8.4 V. Dacă valoarea are semn minus, polaritatea este inversată și nu trebuie să conectați mufa la un consumator cu plus pe pinul central.
Verificați că soclul consumatorului este de 5.5 x 2.1 mm, are plus pe pinul central și acceptă 7.4 - 8.4 V. Abia apoi introduceți mufa în soclu până la capăt.
Nu aplicați suportului o sarcină care depășește curentul maxim de descărcare al acumulatorilor folosiți și nu scurtcircuitați firele.
Suportul nu are întrerupător, deci scoateți mufa din soclu pentru a opri alimentarea. Scoateți acumulatorii din suport dacă nu folosiți echipamentul o perioadă.
Încărcați acumulatorii în afara suportului, cu un încărcător potrivit pentru Li-Ion, deoarece suportul nu are circuit de încărcare sau de protecție.
- Kimeneti feszültség
- 7.4 V névleges (2 x 3.7 V), 8.4 V teljesen feltöltött akkukkal
- Csatlakozó típusa
- 5.5 x 2.1 mm-es apa csatlakozó, pozitív a középső érintkezőn
- Védelmek
- Nincs
- Konfiguráció
- Soros (2S)
- Elemtípus
- Li-Ion 18650
- Cellák száma
- 2
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (5) - Vélemény moderálása
Produs perfect
Foarte bun! L am folosit in proiectul Smart car.
Corespunzator
Conform asteptarilor
Pentru alimentare osciloscop Hobby.
A 2 db 18650-es akkumulátorhoz való 5.5 x 2.1-es dugós tartó passzív tápellátási kiegészítő hordozható projektekhez. A két akkumulátort sorba köti, és egy apa dugóval ellátott kábelen vezeti ki, amely közvetlenül a fogyasztó DC aljzatába illeszkedik. Az útmutató bemutatja az üzembe helyezést, a feszültség ellenőrzését és egy tápellátási példát, programkód nélkül.
Használhatja mobil robotoknál, terepi tesztberendezéseknél és minden olyan fogyasztónál, amelynek 5.5 x 2.1-es DC aljzata van, és körülbelül 7.4 V-ot fogad el.
Működése:
A két foglalat sorba van kötve, ezért a két akkumulátor feszültsége összeadódik, a kapacitás pedig egyetlen akkumulátoré marad. Egy Li-Ion 18650 akkumulátor névleges feszültsége 3.7 V, teljes töltöttségnél 4.2 V, közel lemerülten pedig körülbelül 3.0 V. Ebből 2 x 3.7 V = 7.4 V névleges, 2 x 4.2 V = 8.4 V teljesen feltöltött akkumulátoroknál és 2 x 3.0 V = 6.0 V az ajánlott alsó határnál.
Az üzemidő a következő képlettel becsülhető: idő (óra) = kapacitás (mAh) / fogyasztott áram (mA). Két darab 3000 mAh-s akkumulátorral és 200 mA-es fogyasztóval elméletileg 3000 / 200 = 15 óra adódik. A gyakorlatban ennél kevesebbet kap, mert nagy áramnál és elhasználódott akkumulátoroknál a tényleges kapacitás csökken.
A tartó csak az érintkezőrugókat és a kábelt tartalmazza. Nincs benne védelmi áramkör, kapcsoló vagy töltő. A mélykisülés, a rövidzárlat és a túláram elleni védelem az alkalmazott akkumulátoroktól vagy egy külön hozzáadott védelmi modultól függ.
Csatlakoztatás:
A tartó nem csatlakozik panel tűkhöz. Dugóval csatlakozik olyan fogyasztóhoz, amely körülbelül 7.4 V-ot fogad el, és 5.5 x 2.1-es anya DC aljzattal rendelkezik, pozitív pólussal a középső tűn. A kapcsolási rajzon a fogyasztó egy Arduino Uno R3 lap, amelyet a DC aljzatán keresztül táplálunk. Az első csatlakoztatás előtt ellenőrizze az aljzat polaritását.
| Termék kivezetése | Csatlakozik ide | Szerep |
|---|---|---|
| Piros vezeték (+) | A fogyasztó DC aljzatának középső tüske (DC_IN+) | A tápfeszültség pozitív pólusa, körülbelül 7.4 V |
| Fekete vezeték (-) | A DC aljzat külső hüvelye (DC_IN-) | A tápfeszültség negatív pólusa (GND) |
| 5.5 x 2.1 mm-es apa dugó | A fogyasztó 5.5 x 2.1 mm-es anya DC aljzata | Ellátja a fogyasztót árammal |
| A két 18650-es foglalat | 2 db 3.7 V-os Li-Ion 18650 akkumulátor | Az akkumulátorok sorba kötése |
Példa használat:
Arduino Uno R3 lap táplálása akkumulátorokról, USB kábel nélkül. A lap DC aljzata 5.5 x 2.1 mm, pozitív pólus a középső tűn, az ajánlott tartomány ennél az aljzatnál 7 - 12 V.
Készítsen elő két azonos 18650-es akkumulátort, azonos kapacitással és töltöttséggel, közel azonos feszültséggel, mindegyik 3.0 V felett. Mérje meg őket a multiméterrel a beszerelés előtt.
Helyezze az akkumulátorokat a foglalatokba a + és - jelöléseket betartva, a negatív véget a rugóra nyomva. A jelölések a két foglalatban különböző irányt mutatnak, mert az akkumulátorok sorba vannak kötve.
Mérje meg a feszültséget a dugónál, a pirossal a középső tüskén, a feketével a hüvelyen. Teljes töltöttségű akkumulátoroknál kb. 8.4 V-ot kell mérnie, pozitív pólussal a középső tüskén.
Dugja be a dugót a lap aljzatába. A lap ON LED-jének azonnal ki kell gyulladnia.
Ahogy az akkumulátorok merülnek, a feszültség 7 V alá csökken. A lap stabilizátora már nem kap elegendő feszültséget, és az 5 V-os kimenet leeshet, ami újraindulásokhoz vezethet. Ha újraindulást vagy instabil működést tapasztal, húzza ki a dugót, és töltse az akkumulátorokat a tartón kívül, Li-Ionhoz alkalmas töltővel.
Gyakori problémák:
A fogyasztó nem indul, és a tápjelző LED nem világít. A leggyakoribb ok egy fordítva behelyezett akkumulátor vagy egy gyenge rugós érintkezés. Ellenőrizze a foglalatok jelöléseit, majd mérje meg a feszültséget a dugónál. Ha nincs feszültség, vegye ki az akkumulátorokat, és helyezze vissza őket, a rugókat jól megnyomva.
A dugónál mért feszültség körülbelül 3.7 V 7.4 V helyett. Az ok az, hogy csak egy akkumulátor érintkezik, a másik ki van véve, teljesen le van merülve vagy gyenge az érintkezése. Mérje meg külön-külön mindegyik akkumulátort, és cserélje ki azt, amelyiknek sokkal kisebb a feszültsége.
A fogyasztó újraindul vagy leáll, amikor motor, relé vagy rádiós modul indul el. Az ok a lemerült akkumulátorok feszültségesése vagy a kis maximális kisütési áram, különösen akkor, ha a fogyasztás hirtelen megnő. Teljesen feltöltött akkumulátorokat használjon, a terhelésnek megfelelő kisütési árammal, a motorokat pedig külön, saját tápforrásukról táplálja.
A dugó játékot mutat az aljzatban, és egy kis mozdulatra megszakad a táplálás. Az ok a dugó és az aljzat méretének eltérése, vagy az aljzat kopása. Ellenőrizze, hogy az aljzat 5.5 x 2.1 mm-es, és a kábelt hurokkal vagy szíjjal rögzítse, hogy ne húzza a dugót.
Az akkumulátorok vagy a tartó működés közben melegszik. Az ok lehet az akkumulátorok határértékénél nagyobb áram, vagy a vezetékek rövidzárlata. Azonnal húzza le a dugót, ellenőrizze a kábelt és a fogyasztót, és az akkumulátorokhoz megfelelő kisütési áramú típust használjon.
Korlátok és tanácsok:
A tartónak nincs mélykisülés, rövidzárlat vagy túláram elleni védelme, nincs kapcsolója, és nem tölti az akkumulátorokat. A kimeneti feszültség a lemerülés során 8.4 V és 6.0 V között változik, ezért a fogyasztónak el kell fogadnia ezt a tartományt.
Mindig két azonos akkumulátort használjon, és ne keverjen új akkumulátorokat elhasználtakkal. Feszültségingadozásra érzékeny fogyasztóhoz DC-DC konverter adható hozzá, extra védelemhez pedig a tartó és a fogyasztó közé szerelt 2S védelmi modul.
