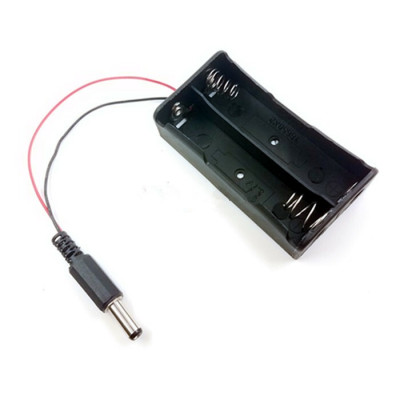

Akkuhalter 18650 2S, 2 Schächte in Serie, DC-Stecker 5.5 x 2.1 mm, 7.4V
Halterung für 2 Akkus 18650 mit 3.7V, ideal für die schnelle Stromversorgung von DIY-Projekten, elektronischen Modulen oder tragbaren Geräten. Bietet sicheren Einbau der Zellen in 2S-Konfiguration, verfügt über ein integriertes Kabel für einfachen Anschluss, DC-Stecker 5.5 x 2.1 kompatibel mit vielen Geräten, kompakte und robuste Bauweise für den wiederholten Einsatz.
Mit dem Kauf dieses Produkts erhalten Sie 0,30 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Akkuhalter für 2 Akkus 18650 ist ein tragbares Stromversorgungszubehör, das die beiden Li-Ion-Akkus in Serie (2S) verschaltet und über ein zweiadriges Kabel mit einem DC-Stecker 5.5 x 2.1 mm herausführt. Er eignet sich zur Versorgung von Verbrauchern mit DC-Buchse 5.5 x 2.1 mm, die etwa 7.4 V akzeptieren, in mobilen Projekten, bei Prüfgeräten im Feld oder als netzunabhängige Reserveversorgung.
Die beiden Fächer sind in Serie geschaltet, daher addieren sich die Spannungen der Akkus, während die Kapazität die eines einzelnen Akkus bleibt. Mit zwei Akkus zu 3.7 V ergibt sich nominal 7.4 V, und mit vollständig geladenen Akkus erreicht die Spannung 8.4 V. Der Stecker führt den Pluspol am Mittelpin und den Minuspol an der Außenhülse.
Zu den wichtigsten Merkmalen gehören das Gehäuse aus schwarzem Kunststoff mit zwei Fächern für Akkus 18650, die Metallfederkontakte an den Enden der Fächer, das Kabel mit rotem Draht für Plus und schwarzem Draht für Minus sowie der DC-Stecker 5.5 x 2.1 mm mit Knickschutz an der Kabelbasis. Der Halter hat keinen Schalter, keine Schutzschaltung und kein Ladegerät und wird ausschließlich von den in die Fächer eingesetzten Akkus versorgt.
Technische Daten:
Ausgangsspannung: 7.4 V nominal (2 x 3.7 V), 8.4 V bei vollständig geladenen Akkus
Anzahl Akkus: 2
Akkutyp: Li-Ion 18650
Verschaltung Akkus: Serie (2S)
Anschluss: DC-Stecker 5.5 x 2.1 mm, Plus am Mittelpin
Kabel: Roter Draht (+) und schwarzer Draht (-)
Schutz und Schalter: Nicht vorhanden
Aufbau:
| Element | Funktion |
|---|---|
| Fächer für Akkus 18650 | Zwei Fächer für Li-Ion-Akkus 18650, in Serie verschaltet. Die Markierungen + und - sind von Fach zu Fach gegenläufig, da die Akkus in Serie liegen. |
| Federkontakte | Die Metallkontakte an den Enden der Fächer. Die Feder drückt auf den negativen Pol des Akkus und stellt den elektrischen Kontakt her. |
| Roter Draht | Plus der Versorgung, etwa 7.4 V, am Mittelpin des Steckers angeschlossen. |
| Schwarzer Draht | Minus der Versorgung (GND), an der Außenhülse des Steckers angeschlossen. |
| DC-Stecker 5.5 x 2.1 mm | Liefert die Versorgung an die DC-Buchse des Verbrauchers. |
Verwendung:
Bereiten Sie zwei Akkus 18650 desselben Typs mit gleicher Kapazität, gleicher Spannung und gleichem Alterungszustand vor.
Messen Sie die Spannung jedes Akkus mit einem Multimeter. Beide sollten zwischen 3.7 V und 4.2 V liegen, mit einer Differenz von höchstens einigen zehn Millivolt untereinander. Verwenden Sie keinen Akku unter 3.0 V.
Setzen Sie die Akkus unter Beachtung der Markierungen + und - in jedes Fach ein. Drücken Sie das negative Ende auf die Feder und senken Sie dann das positive Ende in das Fach.
Messen Sie die Spannung am Stecker, Multimeter auf Gleichspannungsbereich, rote Messspitze am Mittelpin und schwarze Messspitze an der Außenhülse. Sie müssen zwischen 7.4 V und 8.4 V ablesen. Zeigt der Wert ein Minuszeichen, ist die Polarität vertauscht, und Sie dürfen den Stecker nicht an einen Verbraucher mit Plus am Mittelpin anschließen.
Prüfen Sie, ob die Buchse des Verbrauchers 5.5 x 2.1 mm ist, Plus am Mittelpin hat und 7.4 - 8.4 V akzeptiert. Erst danach stecken Sie den Stecker bis zum Anschlag in die Buchse.
Legen Sie an den Halter keine Last an, die den maximalen Entladestrom der verwendeten Akkus überschreitet, und schließen Sie die Drähte nicht kurz.
Der Halter hat keinen Schalter. Ziehen Sie daher den Stecker aus der Buchse, um die Stromversorgung zu unterbrechen. Nehmen Sie die Akkus aus dem Halter heraus, wenn Sie das Gerät längere Zeit nicht verwenden.
Laden Sie die Akkus außerhalb des Halters mit einem für Li-Ion geeigneten Ladegerät, da der Halter weder Ladeschaltung noch Schutzschaltung besitzt.
- Ausgangsspannung
- 7.4 V nominal (2 x 3.7 V), 8.4 V bei voll geladenen Akkus
- Steckverbindertyp
- Stecker 5.5 x 2.1 mm, Plus am Mittelpin
- Schutzfunktionen
- Nicht vorhanden
- Konfiguration
- Reihenschaltung (2S)
- Batterietyp
- Li-Ion 18650
- Anzahl der Zellen
- 2
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (5) - Überprüfung der Moderation
Produs perfect
Foarte bun! L am folosit in proiectul Smart car.
Corespunzator
Conform asteptarilor
Pentru alimentare osciloscop Hobby.
Der Akkuhalter für 2 Akkus 18650 mit 5.5 x 2.1 Hohlstecker ist ein passives Versorgungszubehör für mobile Projekte. Er verbindet die beiden Akkus in Reihe und führt sie über ein Kabel mit Stecker heraus, der direkt in die DC-Buchse des Verbrauchers passt. Das Tutorial zeigt die Inbetriebnahme, die Spannungsprüfung und ein Beispiel zur Versorgung, ohne Programm.
Er eignet sich für mobile Roboter, Testgeräte im Feld und für jeden Verbraucher mit DC-Buchse 5.5 x 2.1, der etwa 7.4 V akzeptiert.
So funktioniert es:
Die beiden Akkufächer sind in Reihe geschaltet, daher addieren sich die Spannungen der beiden Akkus, während die Kapazität die eines einzelnen Akkus bleibt. Ein Li-Ion-Akku 18650 hat nominal 3.7 V, bei vollständiger Ladung 4.2 V und etwa 3.0 V, wenn er fast entladen ist. Daraus ergeben sich 2 x 3.7 V = 7.4 V nominal, 2 x 4.2 V = 8.4 V bei vollen Akkus und 2 x 3.0 V = 6.0 V an der empfohlenen unteren Grenze.
Die Betriebsdauer lässt sich mit der Formel abschätzen: Zeit (Stunden) = Kapazität (mAh) / Stromaufnahme (mA). Mit zwei Akkus à 3000 mAh und einem Verbraucher von 200 mA ergeben sich theoretisch 3000 / 200 = 15 Stunden. In der Praxis erreichen Sie weniger, da die nutzbare Kapazität bei hohen Strömen und bei gealterten Akkus sinkt.
Der Halter enthält nur die Federkontakte und das Kabel. Er hat keine Schutzschaltung, keinen Schalter und kein Ladegerät. Der Schutz gegen Tiefentladung, Kurzschluss und Überstrom hängt von den verwendeten Akkus ab oder von einem separat hinzugefügten Schutzmodul.
Anschluss:
Der Halter wird nicht an Platinenstifte angeschlossen. Er wird über den Stecker mit einem Verbraucher verbunden, der etwa 7.4 V akzeptiert und eine DC-Buchse 5.5 x 2.1 (Hohlbuchse) mit Plus am Mittelpin besitzt. Im Schema ist der Verbraucher ein Arduino Uno R3, der über seine DC-Buchse versorgt wird. Prüfen Sie die Polarität der Buchse vor dem ersten Anschließen.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| Rotes Kabel (+) | Mittelpin der DC-Buchse des Verbrauchers (DC_IN+) | Pluspol der Versorgung, etwa 7.4 V |
| Schwarzes Kabel (-) | Außenhülse der DC-Buchse (DC_IN-) | Minuspol der Versorgung (GND) |
| Hohlstecker 5.5 x 2.1 mm | DC-Buchse 5.5 x 2.1 (Hohlbuchse) des Verbrauchers | Versorgt den Verbraucher mit Spannung |
| Die beiden 18650-Fächer | 2 Li-Ion-Akkus 18650 mit 3.7 V | Reihenschaltung der Akkus |
Anwendungsbeispiel:
Versorgung eines Arduino Uno R3 mit Akkus, ohne USB-Kabel. Die DC-Buchse der Platine ist 5.5 x 2.1 mm mit Plus am Mittelpin, und der empfohlene Bereich für diese Buchse liegt bei 7 - 12 V.
Bereiten Sie zwei identische Akkus 18650 vor, mit gleicher Kapazität und gleichem Ladezustand, mit nahe beieinander liegenden Spannungen und jeweils über 3.0 V. Messen Sie sie vor dem Einsetzen mit dem Multimeter nach.
Setzen Sie die Akkus in die Fächer ein, wobei Sie die Markierungen + und - beachten und das negative Ende auf die Feder drücken. Die Markierungen zeigen in den beiden Fächern unterschiedliche Richtungen, da die Akkus in Reihe liegen.
Messen Sie die Spannung am Stecker, Rot am Mittelpin und Schwarz an der Hülse. Bei vollen Akkus sollten Sie etwa 8.4 V ablesen, mit Plus am Mittelpin.
Stecken Sie den Stecker in die Buchse der Platine. Die LED ON auf der Platine muss sofort aufleuchten.
Mit sinkender Akkuspannung fällt die Spannung unter 7 V. Der Spannungsregler der Platine erhält dann nicht mehr genug Spannung, und der 5-V-Ausgang kann absinken, was zu Resets führt. Wenn Sie Resets oder instabiles Verhalten bemerken, ziehen Sie den Stecker ab und laden Sie die Akkus außerhalb des Halters mit einem für Li-Ion geeigneten Ladegerät.
Häufige Probleme:
Der Verbraucher startet nicht und die Betriebs-LED bleibt aus. Die häufigste Ursache ist ein verkehrt eingelegter Akku oder ein schlechter Federkontakt. Prüfen Sie die Markierungen in den Fächern und messen Sie danach die Spannung am Stecker. Fehlt sie, nehmen Sie die Akkus heraus und setzen Sie sie wieder ein, indem Sie die Federn gut andrücken.
Die am Stecker gemessene Spannung liegt bei etwa 3.7 V statt 7.4 V. Ursache ist ein einzelner Akku, der Kontakt hat, während der andere herausgenommen, vollständig entladen oder mit schlechtem Kontakt ist. Messen Sie jeden Akku einzeln und ersetzen Sie denjenigen mit der deutlich niedrigeren Spannung.
Der Verbraucher setzt sich zurück oder schaltet ab, wenn ein Motor, ein Relais oder ein Funkmodul startet. Ursache ist der Spannungseinbruch entladener Akkus oder ein geringer maximaler Entladestrom, besonders wenn der Verbrauch plötzlich steigt. Verwenden Sie vollständig geladene Akkus mit einem zur Last passenden Entladestrom und versorgen Sie Motoren separat aus deren eigener Quelle.
Der Stecker wackelt in der Buchse und die Versorgung bricht bei leichter Bewegung ab. Ursache ist eine Abweichung zwischen Steckergröße und Buchsengröße oder eine Abnutzung der Buchse. Prüfen Sie, ob die Buchse 5.5 x 2.1 mm ist, und fixieren Sie das Kabel mit einer Schlaufe oder einem Kabelbinder, damit es nicht am Stecker zieht.
Die Akkus oder der Halter werden während des Betriebs warm. Ursache kann ein zu hoher Strom für die Grenzwerte der Akkus oder ein Kurzschluss der Kabel sein. Ziehen Sie sofort den Stecker ab, prüfen Sie das Kabel und den Verbraucher und verwenden Sie Akkus mit einem zur Last passenden Entladestrom.
Einschränkungen und Tipps:
Der Halter hat keinen Schutz gegen Tiefentladung, Kurzschluss oder Überstrom, besitzt keinen Schalter und lädt die Akkus nicht. Die Ausgangsspannung schwankt während der Entladung zwischen 8.4 V und 6.0 V, daher muss der Verbraucher diesen Bereich akzeptieren.
Verwenden Sie immer zwei identische Akkus und mischen Sie keine neuen Akkus mit gebrauchten. Für einen Verbraucher, der auf Spannungsschwankungen empfindlich reagiert, können Sie einen DC-DC-Wandler ergänzen, und für zusätzlichen Schutz ein Schutzmodul 2S zwischen Halter und Verbraucher einbauen.
