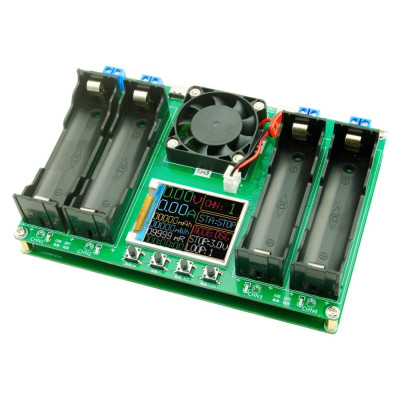

18650 Batterietester, Farb-LCD, 4 Kanäle, Ladung, Entladung und Innenwiderstand
Testmodul für 18650-Akkus mit Farb-LCD und 4 unabhängigen Kanälen zum Laden, Entladen und Messen von Kapazität und Widerstand. Zeigt Spannung, Stromstärke und akkumulierte Kapazität an, führt bis zu 9 Zyklen automatisch durch, entlädt mit aktiver Kühlung bis zu 1 A pro Zelle und ermöglicht Tests in 18650-Steckplätzen oder per Direktanschluss.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Testmodul für 18650-Batterien mit der Funktion zum Laden und Entladen von Batterien, das eine präzise Bewertung des Innenwiderstands und der Kapazität auf vier unabhängigen Kanälen ermöglicht und sich ideal für Leistungstests und zum Trennen von Batterien anhand ihrer Eigenschaften eignet.
Es verfügt über 4 Steckplätze für 18650-Batterien und eine digitale Anzeige, die Informationen zu Spannung, Stromstärke, akkumulierter Kapazität und Entlade-/Ladezyklus liefert. Das Modul kann so eingestellt werden, dass es ohne zusätzliche Eingriffe bis zu 9 Lade-/Entladezyklen durchläuft.
Zur Entladung werden 4 Widerstände verwendet, die sich unter einem aktiv kühlenden Lüfter befinden und eine Entladung mit einem Strom von bis zu 1 A pro Zelle ermöglichen.
Das Modul zeigt den Innenwiderstand der Batterie mit mittlerer Genauigkeit an, wobei die 2-Leiter-Messmethode verwendet wird. Diese Methode ist nicht so genau wie die effizientere 4-Leiter-Methode, vermittelt aber einen klaren Eindruck vom Zustand der Batterie.
Jeder Kanal bietet Unterstützung für 18650 oder die Möglichkeit, Kabel (Plus und Minus) direkt an den Anschluss am Ende der Batteriebuchse anzuschließen. Dieser Aspekt ist ideal, wenn Sie einen anderen Batterietyp verwenden möchten.
Zum Laden der Akkus bietet das Modul zwei Typ-C-Anschlüsse, die jeweils mit zwei Kanälen verbunden sind. Um alle vier Kanäle zu laden, ist die Stromversorgung über Typ-C von zwei Ladegeräten erforderlich. Das Ladegerät muss ein einfaches Gerät mit 5-V-Ausgang sein. QC- und PD-Ladegeräte werden nicht empfohlen, da der Tester möglicherweise nicht in der Lage ist, die 5-V-Spannung mit dem Ladegerät zu vereinbaren.
Die Batterieentladespannung kann zwischen 2,5 und 3.5VDC.
Das Modul unterstützt Englisch und Chinesisch. Der Wechsel zwischen den Sprachen erfolgt durch Trennen der Stromversorgung, Gedrückthalten der M- Taste, Einschalten des Moduls und Loslassen der Taste, nachdem der Bildschirm aufleuchtet, gefolgt von einem EIN/AUS-Zyklus.
Spezifikationen:
Stromversorgung: DC 5 V, über duale Typ-C-Schnittstelle
Akkukompatibilität: Akkus mit Ladespannung von 4,2 V und einstellbarer Entladestoppspannung zwischen 2.5-3.5V (11 Werte verfügbar)
Testkanäle: 4 unabhängige Kanäle
Innenwiderstandsmessung: Unterstützt die Zweileiter-DC-Methode
Entladestrom: Max. 1A (nicht einstellbar)
Kühlung: Aktiv, mit Lüfter und Hochtemperaturschutz
Lade-/Entladezyklen: Einstellbar zwischen 1-9 Zyklen im Automatikmodus
Ladespannung: 4,2 V, mit automatischer Abschaltung bei voller Ladung
Abmessungen mm: 150 x 103 x 36 mm
Systemsprachen: Chinesisch und Englisch (siehe oben Verfahren zur Sprachänderung)
Verwenden:
Arbeitsmoduseinstellung:
Stellen Sie den gewünschten Modus ein (Laden, Entladen, Auto).
Parameterkonfiguration:
Wählen Sie über die Schaltfläche „Adjust/S“ die Entladestoppspannung zwischen 2,5 V und 3,5 V.
Stellen Sie bei Bedarf die Anzahl der Zyklen im Automatikmodus ein.
Laden/Entladen des Akkus:
Schließen Sie die Stromversorgung an die Typ-C-Schnittstelle an, wobei die ersten beiden Kanäle über die erste Typ-C-Buchse verfügen und die Kanäle 3 und 4 über die zweite Typ-C-Buchse zum Laden. Legen Sie den Akku ein und drücken Sie „Start/Stopp“, um den Test zu starten.
Im Lademodus wird der Ladevorgang automatisch beendet, wenn die maximale Spannung von 4.2V.
Nach Abschluss des Zyklus zeigt das Gerät die Ergebnisse hinsichtlich Kapazität, Zeit und verbrauchter Energie an.
Innenwiderstandsmessung:
Um genaue Ergebnisse zu erhalten, laden Sie die Batterie vor dem Test vollständig auf. Entladene Batterien können falsche Widerstandswerte liefern.
