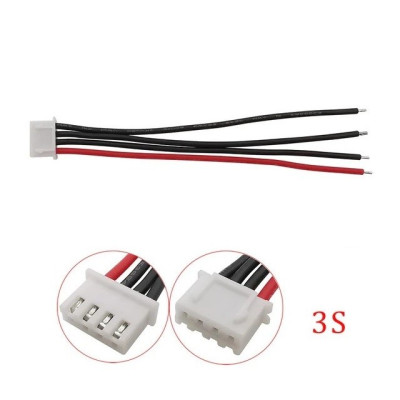

Symmetrischer Stecker 3S, XH2.54 4P, 10cm

Der 3S-Balance-Stecker ist ein XH2.54-Stecker mit 4 Pins, ausgestattet mit 10 cm langen, silikonisolierten 22AWG-Kabeln und für Lithiumakkus in 3S-Konfiguration (3 Zellen in Serie) vorgesehen. Die am Ende abisolierten Drähte werden direkt gemäß den Spezifikationen des Akkus an die Zellen angeschlossen. Der Stecker eignet sich für die Herstellung oder Reparatur von Balancerkabeln, für Verlängerungen und zum Anschluss von Akkupacks an Balancer-Ladegeräte.

Ein 3S-Pack benötigt 4 Balancer-Leiter, also den Minuspol des Packs und je einen Anschluss nach jeder Zelle. Aus diesem Grund hat der Stecker 4 Positionen, und das Kabel hat vier Adern, eine rote und drei schwarze. Die Adern haben einen Querschnitt von 22AWG und eine Silikonisolierung, ein flexibles Material, das die Wärme beim Löten gut verträgt. Die 10 cm Kabellänge sind ausreichend für kurze Verbindungen innerhalb eines Packs oder zwischen Pack und Adapter.

Zu den wichtigsten Merkmalen gehören das weiße Kunststoffgehäuse vom XH-Typ mit 4 Positionen, die abisolierten und verzinnten Kabelenden, die zum Löten oder Verbinden vorbereitet sind, sowie das flexible silikonisolierte Kabel. Der Stecker hat keine eigene Spannungsversorgung, und die Betriebsspannung entspricht der des angeschlossenen Akkus.

Der Stecker ist mit den meisten Balancer-Ladegeräten kompatibel, die den XH-Stecker mit 4 Pins für 3S-Akkus verwenden. Er ist nicht für Packs mit einer anderen Zellzahl geeignet, die Stecker mit anderer Pin-Anzahl verwenden.

Spezifikationen:

Maximale Steckerspannung: 250 V AC / DC

Nennstrom des Steckers: 3 A

Kompatibilität: 3S-Lithiumakkus

Steckertyp: XH2.54

Pinanzahl: 4P

Kabel: silikonisoliertes 22AWG

Kabellänge: 10 cm

Verwendung:

Stellen Sie sicher, dass der Akku vom Typ 3S ist und dass das Ladegerät einen Balancerausgang mit 4-poligem XH-Stecker hat.

Arbeiten Sie mit dem vom Ladegerät und allen Verbrauchern getrennten Akku, und achten Sie darauf, dass sich die abisolierten Drähte nicht berühren, um Kurzschlüsse zu vermeiden.

Identifizieren Sie die Anschlusspunkte des Akkus anhand seiner Spezifikationen und messen Sie mit einem Multimeter die Spannung zwischen dem Minusdraht und jedem Balancierpunkt. Die Werte müssen schrittweise ansteigen, ungefähr um die Spannung einer Zelle pro Punkt.

Schließen Sie die Kabel des Steckers in dieser Reihenfolge an den Akku an: Minus des Packs, dann Zelle 1, Zelle 2 und Zelle 3 (Plus des Packs). Die Positionen im Stecker müssen derselben Reihenfolge entsprechen wie am Stecker des Ladegeräts.

Löten oder verbinden Sie die Drähte nacheinander und isolieren Sie jede Verbindung mit Schrumpfschlauch, bevor Sie mit dem nächsten Draht fortfahren.

Vertauschen Sie die Drähte nicht untereinander, da eine falsche Reihenfolge das Ladegerät oder den Akku beschädigen kann.

Stecken Sie den Stecker in den Balancer-Anschluss des Ladegeräts, bis er einrastet, beachten Sie dabei die Rastseite des Gehäuses, und stellen Sie das Ladegerät anschließend auf 3S ein.

Verwenden Sie den Stecker nicht für hohe Lade- oder Entladeströme. Dafür werden die Leistungsleitungen und Leistungskontakte des Akkus verwendet.

Für einen sicheren Betrieb halten Sie das Kabel intakt, ohne gebrochene Drähte oder beschädigte Isolierung, und ziehen Sie beim Abziehen nicht an den Drähten. Ziehen Sie am Steckergehäuse.
