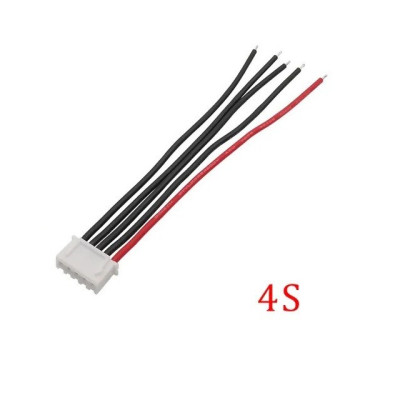

Symmetrischer Stecker 4S, XH2.54 5P, 10cm

Das 4S-Balancekabel ist ein XH2.54-Steckverbinder mit 5 Pins, geliefert mit vorab abisolierten Leitungen, bestimmt für den Anschluss eines Lithium-Akkus mit 4 in Reihe geschalteten Zellen an ein Balance-Ladegerät oder an ein Zellüberwachungssystem. Die Leitungen werden an die Zellabgriffe angeschlossen, und der Stecker ermöglicht die Überprüfung und Angleichung der Spannung jeder einzelnen Zelle während des Ladevorgangs. Er eignet sich für die Herstellung oder den Austausch des Balance-Steckers an LiPo- oder Li-Ion-4S-Akkupacks für RC-Modelle, Drohnen und kundenspezifisch gefertigte Akkupacks.

Der Steckverbinder hat einen Rastermaß von 2,54 mm und 5 Positionen, also die Anzahl der Zellen plus eins, wie es ein 4S-Pack erfordert. Das Kabel ist vom Typ 22 AWG, mit Silikonisolierung, die flexibel ist und die Löttemperatur gut verträgt. Jedes Kabel hat eine Länge von 10 cm und ein freies Ende, bereit zum Löten oder zum Anschluss an den Akku.

Zu den Hauptmerkmalen gehören ein weißes Gehäuse mit 5 Positionen, vier schwarze Drähte und ein roter Draht, die weiche silikonisierte Kabelisolierung sowie die kurze Länge von 10 cm, die sich dort als nützlich erweist, wo der Platz begrenzt ist. Der Stecker hat keine eigene Stromversorgung, da die Spannungen denen der Akkuzellen entsprechen, an die er angeschlossen wird.

Der Stecker ist mit den meisten Balance-Ladegeräten kompatibel, die den XH-Steckverbinder für die Balance-Anschlüsse verwenden, sowie mit Schutz- und Ausgleichsplatinen (BMS) mit XH-Stecker mit 5 Pins für die 4S-Konfiguration.

Specificații:

Tensiune nominala conector: 250 V AC / DC (valoare pentru seria JST XH)

Curent nominal conector: 3 A AC / DC cu fir 22 AWG (valoare pentru seria JST XH)

Compatibilitate: 4S

Mufa: XH2.54

Pini: 5P

Numar fire: 5 (4 negre si 1 rosu)

Cablu: 22 AWG siliconat

Lungime cablu: 10 cm

Pinout:

Verwendung:

Trennen Sie den Akku vor dem Anschließen der Leitungen des Steckers vom Ladegerät und vom Verbraucher, und überprüfen Sie anschließend mit einem Multimeter die Spannung jeder einzelnen Zelle.

Verbinden Sie den schwarzen Draht von Pin 1 mit dem Minuspol des Akkus und die Drähte von Pin 2, 3 und 4 in dieser Reihenfolge mit den Pluspolen der Zellen 1, 2 und 3, gemäß den Spezifikationen des Akkus.

Verbinden Sie den roten Draht von Pin 5 mit dem Pluspol von Zelle 4, also mit dem Pluspol des Akkus.

Löten Sie die Drähte nacheinander an und isolieren Sie jede Verbindung, damit kein Kontakt zwischen zwei Punkten mit unterschiedlichem Potenzial besteht.

Vermeiden Sie Kurzschlüsse während der Montage, da Lithium-Akkus hohe Ströme liefern und sich gefährlich erwärmen können.

Überprüfen Sie nach der Montage, dass die gemessene Spannung zwischen Pin 1 und jedem folgenden Pin jeweils um etwa eine Zelle ansteigt, und verbinden Sie dann den Stecker mit dem Balance-Anschluss des Ladegeräts.

Stellen Sie am Ladegerät den Balance-Lademodus und die Zellanzahl 4S ein und beobachten Sie die ersten Minuten des Ladevorgangs.

Üben Sie beim Einstecken des Steckers keine Gewalt aus, da das Gehäuse nur in einer Richtung passt.

Für stabile Ergebnisse halten Sie die Leitungen so kurz wie möglich und überschreiten Sie nicht den Nennstrom des Steckverbinders.
