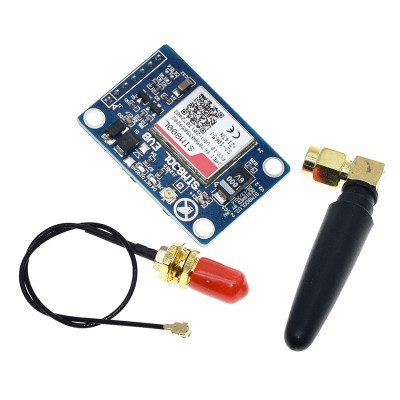

SIM800L 2.0 Modul, GSM, GPRS, Quadband, mit Antenne
Quadband-GSM/GPRS-Modul für IoT-Projekte und Fernsteuerung, kompatibel mit Arduino und anderen Boards. Es verwendet eine Micro-SIM-Karte und verfügt über eine externe, starre Antenne mit UFL-SMA-Kabel für stabilen Empfang. Das Modul bietet eine TTL-Schnittstelle und unterstützt SMS, Anrufe und Daten. Es arbeitet in den Frequenzbändern 850, 900, 1800 und 1900 MHz und benötigt eine externe Stromversorgung (4,5–5 V, über 1 A).
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Verbesserte Version des SIM800L-Moduls, kompatibel mit Arduino und anderen Entwicklungsboards.
Dieses Modul ist kompatibel mit MicroSIM-Karten und wird mit einer externen starren Antenne sowie einem UFL-zu-SMA-Kabel geliefert, wodurch eine stabile und leistungsstarke Verbindung in GSM Quad-Band 850/900/1800/1900MHz Netzwerken gewährleistet wird.
Um den Strombedarf zu decken, wird empfohlen, einen externen Kondensator (1000uF, 35V) zu montieren und die Verwendung von Dupont-Kabeln zur Stromversorgung zu vermeiden, da diese einen erhöhten Widerstand aufweisen. Wenn das Modul die Karte im Netzwerk registriert, steigt der Stromverbrauch an, und eine Unfähigkeit, diesen Spitzenverbrauch zu bewältigen, führt zum Zurücksetzen des Boards.
ACHTUNG: Das Modul benötigt eine externe Stromversorgung! Es wird ein Strom von über 1A empfohlen. Das Modul verfügt nicht über Ein-/Ausgangspins für Audio.
Es verfügt über eine serielle TTL-Schnittstelle.
Das Modul verwendet zwei Dioden, um die Versorgungsspannung um 1V zu senken, sodass am Board zwischen 3,5 und 4V DC ankommen. Die Versorgung mit einer 4,2V Lithiumbatterie ist nur möglich, wenn diese Dioden überbrückt werden.
WICHTIG! Der RX-Pin des SIM800L-Moduls benötigt ein 3,3V-Signal! Bei Verwendung mit 5V-Boards ist ein Pegelwandler erforderlich! Andernfalls erhalten Sie keine Antwort auf AT-Befehle und riskieren eine Beschädigung des Moduls!
Spezifikationen:
Versorgungsspannung: 4,5 – 5,0 V DC
Maximaler Stromverbrauch: 2A
Chip: SIM800L – unterstützt Sprache, SMS, Daten
Firmware: 1418B04SIM800L24
GSM-Bänder: 850 / 900 / 1800 / 1900 MHz
GPRS Multi-Slot: Klasse 12 (1–12 konfigurierbar)
Maximale GPRS-Geschwindigkeit: 85,6 kbps
Sendeleistung: Klasse 4 (2W @ 850/900MHz)
Sendeleistung: Klasse 1 (1W @ 1800/1900MHz)
FM-Radio: 76 – 109 MHz (Schrittweite 50 Hz)
Steuerung: Standard-AT-Befehle und erweiterte SIMCOM-Befehle
Unterstützte Protokolle: TCP/UDP, FTP/HTTP, MMS, E-Mail, DTMF
Abmessungen: 15,8 x 17,8 x 2,4 mm
Kompatibilität: Arduino, STM32, AVR, 51 MCU
Pin-Beschreibung:
5V - Stromversorgung, empfohlen 4,5 V DC
GND - Masse
VDD - Für die UART-Schnittstelle wird dieser Pin verwendet, um die TTL-Spannung anzupassen
SIM_TXD
SIM_RXD (3,3V-kompatibel)
GND - Masse
RST - Reset
Anwendung:
Stellen Sie eine stabile Stromversorgung von mindestens 1A bei 4,5–5V DC sicher.
Verbinden Sie das Modul über die serielle Schnittstelle (TX/RX) mit dem Entwicklungsboard.
Verwenden Sie einen Pegelwandler, wenn Sie mit 5V-Boards arbeiten (z. B. Arduino UNO).
Setzen Sie eine aktive MicroSIM-Karte ein.
Steuern Sie das Modul über standardmäßige AT-Befehle (über serielle Konsole oder Programmcode).
Versorgen Sie das Modul nicht direkt über dünne Drähte (Dupont) – verwenden Sie dicke Kabel und einen externen Kondensator für Stabilität.
WICHTIG! Der RX-Pin des SIM800L-Moduls benötigt ein 3,3V-Signal! Bei Verwendung mit 5V-Boards ist ein Pegelwandler erforderlich! Andernfalls erhalten Sie keine Antwort auf AT-Befehle und riskieren eine Beschädigung des Moduls!
