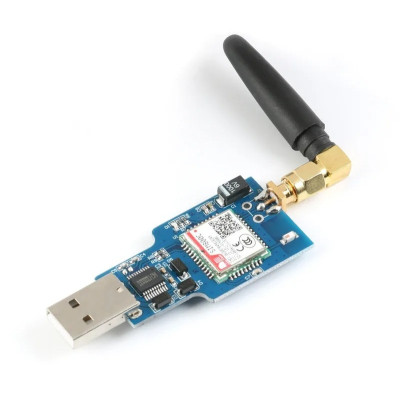

USB-Modul für GSM SIM800C – Quad-Band, GPRS, Bluetooth
Kompakte Lösung für GSM-Konnektivität in Automatisierungs- und Prototyping-Projekten, ermöglicht SMS, Sprachanrufe und GPRS-Datenübertragung über AT-Befehle. Sie wird dank CH340T direkt über USB 5 V mit dem PC verbunden und erscheint als virtueller serieller Port. Sie funktioniert weltweit im Quad-Band 850 900 1800 1900 MHz, umfasst Bluetooth und einen SMA-Anschluss für die Antenne, kompatibel mit Arduino, STM32 und ESP32.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dieses USB-zu-GSM-Modul integriert den SIM800C-Chip von SIMCom und den USB-Seriell-Wandler CH340T, was eine direkte Verbindung zu einem Computer über den USB-Anschluss ermöglicht. Es unterstützt die Quad-Band-Frequenzen 850/900/1800/1900 MHz und arbeitet weltweit in GSM/GPRS-Netzen. Es eignet sich zum Senden und Empfangen von SMS, Sprachanrufen, Datenübertragungen über GPRS (2G) sowie Bluetooth-Kommunikation (2,4 GHz, Standard IEEE802.15). Die Platine wird automatisch über USB mit Strom versorgt, startet selbstständig und verbindet sich mit dem Netzwerk. Sie beinhaltet einen Steckplatz für SIM-Karten (Micro SIM oder Nano SIM), GSM- und Bluetooth-Antenne sowie eine LED-Anzeige für den Netzwerkstatus, die schnell im 1-Sekunden-Takt blinkt, wenn kein Netzwerk vorhanden ist oder keine SIM-Karte erkannt wird. Die LED blinkt einmal alle 3 Sekunden, wenn das Modul mit dem Netzwerk verbunden ist.
Das Modul unterstützt Datenübertragung über GPRS und Bluetooth.
Spezifikationen:
Chipset: SIM800C
USB-Seriell-Wandler: CH340T
GSM-Bänder: Quad-Band 850/900/1800/1900 MHz
GPRS: Multi-Slot, maximale Geschwindigkeit 85,6 kbps
Bluetooth: 2,4 GHz, Standard IEEE802.15
Versorgungsspannung: 5 VDC über USB
PC-Schnittstelle: USB (virtueller COM)
SIM-Steckplatz: Auto-elastisch, kompatibel mit Micro SIM / Nano SIM
Antenne-Anschlüsse: SMA
LED-Anzeige: Stromversorgung und Netzwerkstatus (schnell = kein Netzwerk / SIM, langsam = verbunden)
Befehlssupport: AT (Baudrate wird automatisch angepasst)
Layout:
Verwendung:
Setup – Legen Sie eine aktive SIM-Karte (Micro oder Nano) in den auto-elastischen Steckplatz ein. Verbinden Sie die GSM-Antenne mit dem markierten Anschluss.
PC-Verbindung – Schließen Sie das Modul an einen freien USB-Port an. Es wird als virtueller serieller Port erkannt (COMx unter Windows, /dev/ttyUSBx unter Linux). Installieren Sie den Treiber für CH340T, falls noch nicht vorhanden.
Test – Öffnen Sie ein serielles Terminal (z.B. Arduino IDE Serial Monitor). Senden Sie den Befehl AT. Das Modul sollte mit OK antworten.
Wichtige AT-Befehle:
AT+CSQ – Signalqualität
AT+CREG? – Registrierungsstatus (1 oder 5 = verbunden)
AT+CMGF=1 – SMS-Textmodus einstellen
AT+CMGS="+40xxxxxx" – SMS senden (dann Nachricht schreiben und mit Strg+Z abschließen)
Maßzeichnung:
Lieferumfang:
1 x USB-zu-GSM-Modul SIM800C
1 x GSM-Antenne
