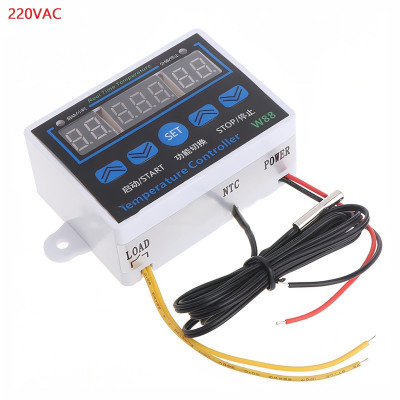

Thermostat-Modul XH-W1411, Heizen/Kühlen, LED-Anzeige, Temperaturregelung, 220 VAC
Digitales Thermostat mit 10-A-Relaisausgang, das die Heizung oder Kühlung automatisch auf Basis einer NTC-Sonde mit 1 Meter Kabel steuert. Drei LED-Anzeigen zeigen die Einschalt-, aktuelle und Ausschalttemperatur an, mit Messbereich von -50 °C bis 110 °C. Enthält die Zeitfunktionen F-1, F-2 und F-3 und speichert die Einstellungen bei Spannungsausfall.
Mit dem Kauf dieses Produkts erhalten Sie 2,14 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Thermostatmodul XH-W1411 (W88) ist ein digitaler Temperaturregler mit Relaisausgang, der je nach Messwert eines NTC-Fühlers ein Heiz-, Kühl- oder anderes temperaturempfindliches Gerät ein- und ausschaltet. Es verfügt über drei LED-Anzeigen, die gleichzeitig die Einschalttemperatur, die aktuelle Temperatur und die Ausschalttemperatur anzeigen, und die Zeitfunktionen ermöglichen auch einen intermittierenden Betrieb mit programmierter Ein- oder Ausschaltung. Es eignet sich für Gewächshäuser, Aquarien, Inkubatoren, Terrarien, Technikräume und jede Anwendung, bei der eine 220-VAC-Last temperatur- oder zeitgesteuert geschaltet werden muss.
Das Modul misst Temperaturen zwischen -50 °C und 110 °C mit einer Auflösung von 0,1 °C, und der Regelbereich liegt zwischen -19 °C und 99 °C. Die Regelung erfolgt im Ein/Aus-Prinzip, und der Betriebsmodus ergibt sich aus dem Verhältnis der beiden eingestellten Werte. Ist die Einschalttemperatur niedriger als die Ausschalttemperatur, arbeitet das Modul im Heizmodus. Ist die Einschalttemperatur höher als die Ausschalttemperatur, arbeitet das Modul im Kühlmodus. Zusätzlich zur Thermostatfunktion verfügt das Modul über drei Zeitmodi: F-1 (intermittierender Betrieb, 1–99 Minuten), F-2 (zeitgesteuerte Ausschaltung) und F-3 (zeitgesteuerte Einschaltung), wobei die letzten beiden bis zu 99 Stunden und 99 Minuten reichen können. Die Einstellungen bleiben bei Stromausfall im Speicher erhalten.
Zu den Hauptmerkmalen gehören drei LED-Anzeigen mit jeweils zwei oder drei Ziffern, fünf Tasten (vier Pfeiltasten AUF / AB und die SET-Taste), zwei LEDs zur Anzeige des Ausgangszustands, ein 250-VAC-/10-A-Relais mit Ausgang über zwei gelbe Leitungen mit der Bezeichnung LOAD, ein NTC-Fühler mit 1 Meter Kabel sowie zwei Befestigungslaschen mit 3-mm-Bohrungen. Die Versorgung erfolgt direkt über das 220-VAC-Netz über die mit POWER gekennzeichneten Leitungen.
Das Modul arbeitet eigenständig, ohne Entwicklungsboard und ohne Programm, und sein Ausgang verhält sich wie ein Schließer-/Öffnerkontakt, der direkt Heizungen, Lüfter, Pumpen oder andere Netzlasten bis zu 10 A ansteuern kann.
Spezifikationen:
Versorgungsspannung: 220 VAC
Maximaler Relaisstrom: 10 A
Maximale Relaiskontaktspannung: 250 VAC
Temperatur-Messbereich: -50 °C bis 110 °C
Temperatur-Regelbereich: -19 °C bis 99 °C
Genauigkeit: ±0,1 °C
Anzeigegenauigkeit: 0,1 °C
Timer-Grenze Stunden: 99 Stunden
Timer-Grenze Minuten: 99 Minuten
Regelart: On/Off (Ein / Aus)
Temperatursensor: NTC-Fühler (negativer Temperaturkoeffizient)
Kabellänge des Fühlers: 1 m
Anzeige: 3 LED-Anzeigen (Einschalttemperatur, aktuelle Temperatur, Ausschalttemperatur)
Tasten: 4 Pfeile AUF / AB und SET-Taste
Anzeigeelemente: 2 Status-LEDs für den Ausgang
Speicher: Einstellungen bleiben bei Stromausfall erhalten
Bohrungsdurchmesser der Befestigungslaschen: 3 mm
Abmessungen: 75 x 55 x 31 mm
Layout:

| Element | Funktion |
|---|---|
| Linke Anzeige | Zeigt im Thermostatmodus die Einschalttemperatur an. Im F-1-Modus zeigt sie die ON-Zeit in Minuten an, und in den Modi F-2 und F-3 zeigt sie die Stunden an. |
| Mittlere Anzeige | Zeigt die von der Sonde gemessene aktuelle Temperatur an. Wenn eine Zeitfunktion ausgewählt ist, zeigt sie den Arbeitsmodus des Moduls an (F-1, F-2 oder F-3). |
| Rechte Anzeige | Zeigt im Thermostatmodus die Ausschalttemperatur an. Im F-1-Modus zeigt sie die OFF-Zeit in Minuten an, und in den Modi F-2 und F-3 zeigt sie die Minuten an. |
| Rote LED (oben links) | Zeigt Relais EIN an, d. h. der LOAD-Ausgang ist aktiv. |
| Grüne LED (oben rechts) | Zeigt Relais AUS an, d. h. der LOAD-Ausgang ist ausgeschaltet. |
| Linke Tasten AUF / AB (START) | Erhöhen oder verringern die Einschalttemperatur. Im F-1-Modus stellen sie die ON-Zeit ein, und in den Modi F-2 und F-3 stellen sie die Stunden ein. Beim Einschalten mit gedrückten Tasten aktivieren die beiden linken Pfeile die Selbstdiagnose. |
| SET-Taste | Ein kurzer Druck wählt die Funktionen F-1, F-2 und F-3. Einige Sekunden lang gedrückt hält das Modul an oder startet es. Beim Einschalten gedrückt gehalten, gelangt man zur Temperaturkalibrierung. |
| Rechte Tasten AUF / AB (STOP) | Erhöhen oder verringern die Ausschalttemperatur. Im F-1-Modus stellen sie die OFF-Zeit ein, und in den Modi F-2 und F-3 stellen sie die Minuten ein. Beim Einschalten mit gedrückten Tasten setzen die beiden rechten Pfeile das Modul auf Werkseinstellungen zurück. |
| POWER-Leitungen (rot und schwarz) | 220-VAC-Versorgungseingang, Phase (L) und Neutralleiter (N). |
| LOAD-Leitungen (zwei gelbe Leitungen) | 250-VAC-/10-A-Relaisausgang, der in Reihe mit der Last als Schließer-/Öffnerkontakt arbeitet. |
| NTC-Fühler | Temperatursensor mit 1 Meter Kabel, bereits mit dem Modul verbunden. |
| Befestigungslaschen | Zwei Laschen mit 3-mm-Bohrungen zur Befestigung des Moduls. |
Pinout:
| Anschluss | Pin | Funktion |
|---|---|---|
| POWER (rote Leitung) | L / N | 220-VAC-Versorgung |
| POWER (schwarze Leitung) | N / L | 220-VAC-Versorgung |
| LOAD (gelbe Leitung) | 1 | Relaiskontakt, an die Netzphase anschließen |
| LOAD (gelbe Leitung) | 2 | Relaiskontakt, an die Last anschließen |
| NTC (schwarzes Kabel) | - | NTC-Temperaturfühler, angeschlossen |

Verwendung:
Achtung: Das Modul arbeitet mit 220 VAC Netzspannung, die gefährlich ist und schwere Stromschläge verursachen kann. Anschlüsse dürfen nur bei vom Netz getrenntem Produkt und durch eine qualifizierte Person vorgenommen werden.
Schließen Sie die POWER-Leitungen an Phase (L) und Neutralleiter (N) des Netzes an und achten Sie dabei auf die korrekte Zuordnung der beiden Leiter.
Schließen Sie die Last über die LOAD-Leitungen an, mit einer gelben Leitung an die Netzphase und der anderen gelben Leitung an die Last, während der zweite Anschluss der Last mit dem Neutralleiter verbunden wird. Das Relais liegt dadurch in Reihe mit der Last auf der Phase.
Überschreiten Sie nicht 10 A und 250 VAC an den Relaiskontakten, und verbinden Sie bei Metallgehäusen auch den Schutzleiter mit Erde.
Platzieren Sie den NTC-Fühler an der Stelle, an der die Temperatur gemessen werden soll, ohne ihn direkt der Wärmequelle oder dem Kaltluftstrom des angesteuerten Geräts auszusetzen.
Versorgen Sie das Modul mit Spannung. Die Anzeigen leuchten auf, und in der Mitte erscheint die aktuelle Temperatur.
Stellen Sie die Einschalttemperatur mit den linken AUF / AB-Tasten und die Ausschalttemperatur mit den rechten AUF / AB-Tasten ein und beobachten Sie die Werte auf der linken und rechten Anzeige.
Für Heizung stellen Sie die Einschalttemperatur niedriger als die Ausschalttemperatur ein. Beispiel: Einschalten 25 und Ausschalten 28 schaltet die Heizung unter 25 °C ein und bei 28 °C aus.
Für Kühlung stellen Sie die Einschalttemperatur höher als die Ausschalttemperatur ein. Beispiel: Einschalten 35 und Ausschalten 32 schaltet den Lüfter über 35 °C ein und bei 32 °C aus.
Prüfen Sie die Funktion anhand der LEDs. Die rote LED leuchtet, wenn der Ausgang aktiv ist, und die grüne LED, wenn der Ausgang ausgeschaltet ist.
Drücken Sie kurz die SET-Taste, um die Funktionen F-1, F-2 oder F-3 auszuwählen, angezeigt auf der mittleren Anzeige. Die Funktionen arbeiten nicht zusammen mit dem Thermostat, und der Thermostat arbeitet, wenn in der Mitte die aktuelle Temperatur angezeigt wird.
Im F-1-Modus stellen Sie mit den linken Tasten die ON-Zeit und mit den rechten Tasten die OFF-Zeit in Minuten zwischen 1 und 99 ein.

Im F-2-Modus stellen Sie die Stunden mit den linken Tasten und die Minuten mit den rechten Tasten ein, bis zu 99 Stunden und 99 Minuten.

Im F-3-Modus stellen Sie die Stunden mit den linken Tasten und die Minuten mit den rechten Tasten ein, bis zu 99 Stunden und 99 Minuten.

Zum Ausschalten halten Sie die SET-Taste einige Sekunden lang gedrückt. Ein kurzer Druck auf eine beliebige Taste startet das Modul erneut.
Zur Kalibrierung lassen Sie das Modul spannungslos, halten Sie die SET-Taste gedrückt und versorgen Sie das Modul dann mit Spannung. In der Mitte des Displays wird 0.0 angezeigt. Korrigieren Sie sofort mit den linken Tasten die Differenz zwischen angezeigter und tatsächlicher Temperatur, mit Plus oder Minus. Nach einigen Sekunden Inaktivität verlässt das Modul den Kalibriermodus.
Zur Selbstdiagnose lassen Sie das Modul spannungslos, halten Sie die linken AUF- und AB-Pfeile gleichzeitig gedrückt und versorgen Sie das Modul mit gedrückten Tasten, bis das akustische Signal endet.
Um auf Werkseinstellungen zurückzusetzen, lassen Sie das Modul spannungslos, halten Sie die rechten AUF- und AB-Pfeile gleichzeitig gedrückt und versorgen Sie das Modul mit gedrückten Tasten. In der Mitte erscheint 88-888-88, und die Tasten werden bis zum Ende des akustischen Signals gedrückt gehalten.
Für stabile Ergebnisse befestigen Sie den Fühler gut, verwenden Sie Leiter mit für den Laststrom geeignetem Querschnitt und verwenden Sie das Modul nicht in feuchten Umgebungen oder im Freien.
- Versorgungsspannung
- 220 V AC
- Abmessungen
- 75 x 55 x 31 mm
- Modell
- XH-W1411
- Maximaler Strom
- 10 A
- Kabellänge
- 1 m
- Auflösung
- 0.1 °C
- Genauigkeit
- ±0.1 °C
- Anzeige
- 3 LED-Anzeigen
- Maximale Spannung
- 250 V AC
- Sensor
- NTC
- Montagelochdurchmesser
- 3 mm
- Temperaturmessbereich
- -50 °C pana la 110 °C
- Steuerungsart
- Ein/Aus
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Dieses Tutorial zeigt, wie das Thermostatmodul XH-W1411 (W88) mit 220 VAC in Betrieb genommen wird, und zwar genau so, wie es ist, als eigenständiges Modul. Das Modul hat einen eigenen Controller und wird über Tasten und Anzeige eingestellt. Deshalb wird weder ein Entwicklungsboard benötigt, noch muss ein Programm geschrieben werden.
Sie verwenden es in Projekten, bei denen ein Netzverbraucher abhängig von der Temperatur ein- und ausgeschaltet werden soll (Heizung für Terrarium, Brutkasten, Gewächshaus, Kühlventilator) oder abhängig von der Zeit (intermittierender Betrieb, geplantes Ausschalten oder Einschalten).

So funktioniert es:
Der Fühler ist ein NTC-Thermistor mit 10 kOhm und einem B-Wert von 3435. Bei einem NTC sinkt der Widerstand, wenn die Temperatur steigt. Näherungsweise wird der Widerstand mit der Formel R = R0 x exp(B x (1/T - 1/T0)) berechnet, wobei R0 10 kOhm bei T0 = 298.15 K (25 °C) beträgt, B gleich 3435 ist und die Temperaturen T in Kelvin eingesetzt werden. Aus der Formel ergeben sich etwa 30.8 kOhm bei 0 °C, 10 kOhm bei 25 °C und 4.1 kOhm bei 50 °C.
Der Controller misst diesen Widerstand, rechnet ihn in Grad Celsius mit einer Auflösung von 0.1 °C um und vergleicht den Wert mit den beiden eingestellten Schwellen, der Einschalttemperatur (Anzeige links) und der Ausschalttemperatur (Anzeige rechts). Das Ergebnis steuert ein Relais mit Kontakten für 250 VAC und 10 A an.
Im Heizbetrieb (Einschalttemperatur kleiner als Ausschalttemperatur) wird der Ausgang aktiviert, wenn die Temperatur auf den Einschaltwert sinkt, und er wird abgeschaltet, wenn der Ausschaltwert erreicht wird. Im Kühlbetrieb (Einschalttemperatur größer als Ausschalttemperatur) wird der Ausgang aktiviert, wenn die Temperatur auf den Einschaltwert steigt, und er wird abgeschaltet, wenn sie auf den Ausschaltwert fällt. Die Differenz zwischen den beiden Schwellen ist die Hysterese, also der Bereich, in dem das Relais nicht schaltet. Sie verhindert, dass das Relais ständig um einen einzigen Wert herum klackt.
Der Ausgang ist ein Schließer / Öffner ohne eigene Spannung. Das Relais wird in Reihe mit dem Verbraucher auf den Phasenleiter geschaltet, und der Laststrom beträgt P / U. Ein Heizstrahler mit 500 W an 220 V nimmt etwa 2.3 A auf und liegt damit deutlich unter der Grenze von 10 A.
Anschluss:
Achtung, das Modul wird mit der Netzspannung von 220 VAC versorgt und steuert einen Verbraucher an 220 VAC, was zu einem schweren Stromschlag führen kann. Die Anschlüsse dürfen nur im vollständig vom Netz getrennten Zustand und nur von einer qualifizierten Fachkraft vorgenommen werden. Die Metallgehäuse des Verbrauchers müssen mit dem Schutzleiter verbunden werden.
Das Modul hat zwei POWER-Leitungen (rot und schwarz) für die Versorgung, zwei gelbe LOAD-Leitungen für den Relaisausgang und den bereits angeschlossenen NTC-Fühler mit 1 Meter Kabel. Es gibt keine Logikpegel, da das Modul nicht mit anderen Platinen kommuniziert.
| Produktpin | Anschluss an | Funktion |
|---|---|---|
| POWER (Leitung 1) | Netzphase (L) | Versorgung 220 VAC |
| POWER (Leitung 2) | Netzneutralleiter (N) | Versorgung 220 VAC |
| LOAD (gelbe Leitung 1) | Netzphase (L) | Eingang des Relaiskontakts |
| LOAD (gelbe Leitung 2) | Phasenleiter des Verbrauchers (Heizung) | Ausgang des Relaiskontakts, maximal 10 A |
| Verbraucher (zweite Leitung) | Netzneutralleiter (N) | Rückleitung des Laststroms |
| NTC (schwarzes Kabel) | Angeschlossen, wird im Messbereich platziert | Temperaturfühler |
Tasten, Einstellungen und Anzeigen:
| Element | Funktion | Bedienung |
|---|---|---|
| Anzeige links | Zeigt die Einschalttemperatur, die EIN-Zeit in F-1 oder die Stunden in F-2 und F-3. | Der eingestellte Wert wird mit den linken Tasten abgelesen. |
| Anzeige Mitte | Zeigt die aktuelle Temperatur oder den Modus F-1, F-2, F-3. | Die aktuelle Temperatur in der Mitte bedeutet, dass das Modul als Thermostat arbeitet. |
| Anzeige rechts | Zeigt die Ausschalttemperatur, die AUS-Zeit in F-1 oder die Minuten in F-2 und F-3. | Der eingestellte Wert wird mit den rechten Tasten abgelesen. |
| Rote LED | Relais EIN, LOAD-Ausgang ist aktiv. | Leuchtet, wenn der Verbraucher versorgt wird. |
| Grüne LED | Relais AUS, LOAD-Ausgang ist abgeschaltet. | Leuchtet, wenn der Verbraucher nicht versorgt wird. |
| Tasten AUF / AB links | Stellen die Einschalttemperatur, die EIN-Zeit in F-1 oder die Stunden in F-2 und F-3 ein. | AUF erhöht den Wert, AB verringert ihn. Beim Einschalten gedrückt, startet die Selbstdiagnose. Bei der Kalibrierung wird die angezeigte Temperatur korrigiert. |
| Taste SET | Wählt die Funktionen F-1, F-2, F-3, schaltet das Modul ein / aus und öffnet die Kalibrierung. | Kurzes Drücken wählt Funktionen, langes Drücken von einigen Sekunden schaltet aus, beim Einschalten gedrückt startet die Kalibrierung. |
| Tasten AUF / AB rechts | Stellen die Ausschalttemperatur, die AUS-Zeit in F-1 oder die Minuten in F-2 und F-3 ein. | AUF erhöht den Wert, AB verringert ihn. Beim Einschalten gedrückt, werden die Werkseinstellungen wiederhergestellt. |
Einstellung der Einschalttemperatur: Bei eingeschaltetem Modul und aktueller Temperatur in der Mitte drücken Sie die linken Tasten AUF / AB, bis die linke Anzeige den gewünschten Wert zeigt. Der Wert bleibt im Speicher, auch wenn die Versorgung unterbrochen wird.
Einstellung der Ausschalttemperatur: Drücken Sie die rechten Tasten AUF / AB, bis die rechte Anzeige den gewünschten Wert zeigt. Ist die Einschalttemperatur kleiner als die Ausschalttemperatur, heizt das Modul. Ist die Einschalttemperatur größer als die Ausschalttemperatur, kühlt das Modul.
Kontrolle der Einstellung: Die rote LED leuchtet, wenn der Ausgang aktiv ist, und die grüne LED, wenn er abgeschaltet ist. Beim Heizen muss die rote LED leuchten, wenn die Temperatur unter dem Einschaltwert liegt.
Ein- und Ausschalten des Moduls: Halten Sie SET einige Sekunden gedrückt, um auszuschalten, und drücken Sie danach kurz eine beliebige Taste, um einzuschalten.
Konfiguration:
| Modus | Anzeige Mitte | Anzeige links | Anzeige rechts |
|---|---|---|---|
| Thermostat (normal) | Aktuelle Temperatur | Einschalttemperatur | Ausschalttemperatur |
| F-1 intermittierender Betrieb | F-1 | EIN-Zeit, 1 - 99 Minuten | AUS-Zeit, 1 - 99 Minuten |
| F-2 geplantes Ausschalten | F-2 | Stunden | Minuten |
| F-3 geplantes Einschalten | F-3 | Stunden | Minuten |
Schritt 1, Thermostat: Schalten Sie das Modul ein, stellen Sie die Einschalttemperatur mit den linken Tasten und die Ausschalttemperatur mit den rechten Tasten ein, nach der oben beschriebenen Regel für Heizen oder Kühlen.
Schritt 2, Zeitfunktionen: Drücken Sie SET kurz, um zu F-1, F-2 oder F-3 zu wechseln. Die Anzeige in der Mitte zeigt den aktiven Modus, und die Werte werden mit den linken und rechten Tasten eingestellt. Die Funktionen arbeiten nicht zusammen. In F-1 arbeitet das Modul daher nicht mehr als Thermostat und umgekehrt. Um zum Thermostat zurückzukehren, drücken Sie SET, bis in der Mitte wieder die aktuelle Temperatur erscheint.
Schritt 3, Kalibrierung: Halten Sie bei ausgeschaltetem Modul SET gedrückt und schalten Sie das Modul ein. In der Mitte des Displays wird 0.0 angezeigt. Korrigieren Sie mit den linken Tasten Plus oder Minus die Differenz zwischen der angezeigten Temperatur und der mit einem Referenzthermometer gemessenen Temperatur. Nach einigen Sekunden ohne Bedienung verlässt das Modul die Kalibrierung automatisch. Die angezeigte Temperatur ist dann die gemessene Temperatur plus dem Kalibrierwert.
Schritt 4, Selbstdiagnose: Halten Sie bei ausgeschaltetem Modul die linken Tasten AUF und AB gleichzeitig gedrückt und schalten Sie das Modul ein. Halten Sie die Tasten gedrückt, bis der Signalton endet.
Schritt 5, Reset: Halten Sie bei ausgeschaltetem Modul die rechten Tasten AUF und AB gleichzeitig gedrückt und schalten Sie das Modul ein. In der Mitte erscheint 88-888-88. Halten Sie die Tasten gedrückt, bis der Signalton endet. Die Einstellungen kehren zu den Werkseinstellungen zurück.
Alle Einstellungen werden im Speicher gehalten und bleiben nach einer Unterbrechung der Versorgung erhalten.
Anwendungsbeispiel:
Ziel: Einen geschlossenen Raum zwischen 25 °C und 28 °C halten, mit einem keramischen PTC-Heizer für 220 VAC und 500 W.
Schritt 1: Trennen Sie alles vom Netz und schließen Sie die POWER-Leitungen an L und N an, eine gelbe LOAD-Leitung an L, die andere gelbe Leitung an den Phasenleiter des Heizers und die zweite Leitung des Heizers an N. Der Heizer nimmt etwa 2.3 A auf, liegt also im Limit von 10 A. Hat der Heizer ein Metallgehäuse, verbinden Sie es auch mit dem Schutzleiter.
Schritt 2: Platzieren Sie den Fühler im zu regelnden Raum, in ausreichendem Abstand zum Heizer, damit er die Lufttemperatur misst und nicht die Strahlungswärme.
Schritt 3: Schalten Sie das Modul ein. In der Mitte muss die aktuelle Temperatur erscheinen, zum Beispiel 21.5.
Schritt 4: Stellen Sie die Einschalttemperatur mit den linken Tasten auf 25 und die Ausschalttemperatur mit den rechten Tasten auf 28. Da die Einschalttemperatur kleiner als die Ausschalttemperatur ist, arbeitet das Modul im Heizbetrieb.
Schritt 5: Beobachten Sie die LEDs. Solange die Temperatur unter 25 °C liegt, leuchtet die rote LED und der Heizer arbeitet. Erreicht die Temperatur 28 °C, schaltet das Relais ab und die grüne LED leuchtet. Der Heizer startet erneut, wenn die Temperatur wieder auf 25 °C sinkt.
Variante mit Zeit: Für intermittierenden Betrieb drücken Sie SET, bis F-1 erscheint. Stellen Sie mit den linken Tasten 1 Minute EIN und mit den rechten Tasten 3 Minuten AUS ein. Der Verbraucher arbeitet dann eine Minute und steht drei Minuten still, im Wechsel, unabhängig von der Temperatur.
Häufige Probleme:
Die Anzeige bleibt dunkel, obwohl das Modul versorgt wird. Die wahrscheinlichste Ursache ist, dass das Modul mit der Taste SET ausgeschaltet wurde. Drücken Sie kurz eine beliebige Taste, um es einzuschalten. Bleibt die Anzeige dunkel, prüfen Sie bei getrenntem Netz die Verbindungen der POWER-Leitungen und ob am Steckdosenanschluss Spannung anliegt.
Der Verbraucher startet nicht, obwohl die rote LED leuchtet. Die Ursache liegt im Laststromkreis. Prüfen Sie, ob die gelben LOAD-Leitungen in Reihe mit dem Verbraucher geschaltet sind und ob der Verbraucher den Neutralleiter angeschlossen hat.
Das Modul arbeitet entgegengesetzt zur Erwartung, zum Beispiel kühlt es statt zu heizen. Die Ursache ist eine Vertauschung der Einschalt- und Ausschalttemperatur. Für Heizen muss die Einschalttemperatur kleiner als die Ausschalttemperatur sein, für Kühlen umgekehrt.
Das Modul reagiert nicht auf die Temperatur. Eine mögliche Ursache ist, dass einer der Modi F-1, F-2 oder F-3 gewählt ist, die nicht zusammen mit dem Thermostat arbeiten. Drücken Sie SET, bis in der Mitte die aktuelle Temperatur angezeigt wird.
Die angezeigte Temperatur weicht von der tatsächlichen ab. Die Ursache ist die Toleranz des Fühlers oder seine Position. Prüfen Sie die Platzierung des Fühlers und führen Sie danach die Kalibrierung mit einem Referenzthermometer durch.
Die Einstellungen wirken falsch oder das Modul verhält sich ungewöhnlich. Die Ursache kann eine falsche Einstellung sein. Führen Sie einen Reset auf die Werkseinstellungen durch, indem Sie beim Einschalten die rechten Tasten AUF und AB gedrückt halten.
Grenzen und Tipps:
Das Modul misst zwischen -50 °C und 110 °C, und die Einschalt- und Ausschalttemperatur lässt sich zwischen -19 °C und 99 °C mit einer Auflösung von 0.1 °C einstellen. Die Regelung arbeitet als Zweipunktregler (On/Off) ohne proportionale Einstellung.
Die Relaiskontakte vertragen maximal 10 A bei 250 VAC. Für größere oder induktive Lasten (Motoren, Kompressoren) verwenden Sie ein Zwischenschütz, das vom Modul angesteuert wird. Das Modul selbst ist nicht wasserdicht, montieren Sie es deshalb geschützt vor Feuchtigkeit.
Sie können es weiterhin zur automatischen Steuerung eines Kühlventilators, einer Pumpe oder eines Aquarienheizers verwenden. Die Funktionen F-1, F-2 und F-3 können ein einfaches Zeitrelais ersetzen.
