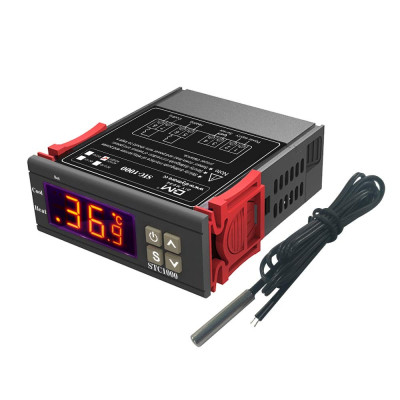

Thermostat STC-1000, 100-220VAC, Temperaturregelung
Digitales Thermostatmodul zur Temperaturregelung im Heiz- oder Kühlbetrieb, ideal für Aquarien, Inkubatoren, Kühlvitrinen und einfache Automatisierung. Betrieb mit 100–220 V AC, breiter Temperaturbereich von -50 bis 99 °C, externer wasserdichter NTC-Sensor und zwei separate 10-A-Relais. Mit einstellbarer Hysterese, Kompressorschutzverzögerung und EEPROM-Speicher.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Thermostatmodul STC-1000 ist eine praktische und effiziente Lösung für die Temperaturregelung in verschiedenen Anwendungen, mit einem einstellbaren Bereich von -50 bis 90 Grad Celsius. Ausgestattet mit einer wasserdichten externen Sonde ist dieses Modell sowohl für die Temperaturregelung in trockenen Umgebungen als auch für Anwendungen geeignet, bei denen eine Wasserüberwachung erforderlich ist, wie z.B. Aquarien, Inkubatoren, Kühlvitrinen oder verschiedene Heiz- und Kühlsysteme.
Der STC-1000 ermöglicht sowohl den Heiz- als auch den Kühlbetrieb und bietet hohe Flexibilität in der Nutzung. Er verfügt über eine einstellbare Einschaltverzögerung von 1 bis 10 Minuten, die zum Schutz der angeschlossenen Geräte und für einen stabileren Betrieb des Systems nützlich ist. Die klare Anzeige und die einfache Steuerung machen die Konfiguration unkompliziert, und der integrierte akustische Alarm hilft, schnell auf Situationen aufmerksam zu machen, die Aufmerksamkeit erfordern.
Dank des geringen Energieverbrauchs, der kompakten Abmessungen und des 10A-Relais ist dieses Thermostat eine sehr gute Wahl für elektronische Projekte, einfache Automatisierungen und Temperaturkontrollsysteme im Haushalts- oder semi-professionellen Bereich.
Dieses Modell speichert die Einstellungen nach kurzen Stromausfällen (EEPROM-Speicher) und bietet eine einfache Steuerung über eine digitale Anzeige und Menüs für die Parameter F1-F4. Aufgrund der Ausgangsrelais für Heizung und Kühlung ist der STC-1000 eine sehr gute Wahl für kompakte Automatisierungen und Temperaturkontrollsysteme im häuslichen oder leichten industriellen Bereich.
Das Thermostat verfügt über 2 separate Relais, eines für Kühlung und eines für Heizung. Diese schalten keine Spannung, sondern verhalten sich wie ein geschlossener oder geöffneter Schalter.
Spezifikationen:
Versorgungsspannung: 110 - 230VAC
Temperaturregelbereich: -50 - 99 Grad Celsius
Einstellbare Differenz: 0,3 - 10 Grad Celsius
Genauigkeit: +/- 1 Grad Celsius im Bereich von -50 bis 70 Grad Celsius
Auflösung: 0,1 Grad Celsius
Sonde: NTC 10K 0,5%, wasserdicht
Länge der Sonde: 1 m
Kompressorschutzverzögerung: 1 - 10 Minuten
Sensorfehlerverzögerung: 1 Minute
Relaiskapazität: 10A / 250VAC für Heizung und Kühlung
Relais: 1 für Heizung, 1 für Kühlung
Ausgangstyp: Kontakt geschlossen/offen
Umgebungstemperatur: -20 - 70 Grad Celsius
Relative Luftfeuchtigkeit: 20 - 85% RH
Verbrauch: <=3W
Montagegröße: 71 x 29 mm
Alarmausgang: Summer
Abmessungen: 75 x 34 x 85 mm
Anschlüsse:
Verwendung:
Das Thermostat STC-1000 verfügt über 4 Hauptkonfigurationsparameter:
- F1: eingestellte Temperatur
- F2: Hysterese oder Schalt-Differenz
- F3: Verzögerung zum Schutz des Kompressors
- F4: Kalibrierung der angezeigten Temperatur
Was jeder Parameter bedeutet:
| Parameter | Name | Funktion | Bereich |
|---|---|---|---|
| F1 | eingestellte Temperatur | Legt die gewünschte Betriebstemperatur fest | entsprechend dem Regelbereich |
| F2 | Schaltdifferenz | Legt fest, bei welcher Differenz die Heizung oder Kühlung ein- bzw. ausgeschaltet wird | 0,3 - 10 Grad Celsius |
| F3 | Kompressorschutzverzögerung | Verzögert das Einschalten der Kühlung zum Schutz des Kompressors | 1 - 10 Minuten |
| F4 | Temperaturkalibrierung | Korrigiert die Abweichung zwischen angezeigter und tatsächlicher Temperatur | je nach Bedarf |
Wie man in die Einstellungen gelangt:
- Versorgen Sie das Modul mit Strom und schließen Sie die Sonde an
- Drücken Sie die Taste S etwa 3 Sekunden lang, um das Menü zu öffnen
- Auf dem Bildschirm erscheint der erste Parameter
- Wählen Sie mit den Tasten nach oben oder unten F1, F2, F3 oder F4
- Drücken Sie erneut S, um den Wert des Parameters anzuzeigen
- Ändern Sie den Wert mit den Tasten nach oben oder unten
- Drücken Sie S zum Speichern
- Wenn Sie einige Sekunden lang keine Taste drücken, kehrt das Gerät zur normalen Anzeige zurück
Beispiel für eine Konfiguration zum Heizen:
Sie möchten einen Raum oder einen Behälter mit einer Heizspirale auf 25 Grad Celsius halten.
Empfohlene Einstellungen:
F1: 25
F2: 1
F3: 1
F4: 0
Verbraucher: angeschlossen an Heizung (5 und 6)
Funktionsweise:
Beim Heizen schaltet das Thermostat den Heizausgang ein, wenn die Temperatur unter den eingestellten Wert minus der Differenz fällt, und schaltet aus, wenn die eingestellte Temperatur erreicht ist. In diesem Beispiel:
Die eingestellte Temperatur beträgt 25 Grad Celsius.
Die Differenz beträgt 1 Grad Celsius.
Die Heizung schaltet bei 24 Grad Celsius ein.
Die Heizung schaltet bei 25 Grad Celsius aus.
Beispiel für eine Konfiguration zum Kühlen:
Sie möchten einen Kühlschrank, einen Chiller oder ein Aquarium mit einem Kühlsystem auf 4 Grad Celsius halten.
Empfohlene Einstellungen:
F1: 4
F2: 2
F3: 3
F4: 0
Verbraucher: angeschlossen an Kühlung (7 und 8)
Funktionsweise:
Beim Kühlen schaltet das Thermostat den Kühlausgang ein, wenn die Temperatur den eingestellten Wert plus der Differenz überschreitet, und schaltet aus, wenn die Temperatur wieder den eingestellten Wert erreicht. In diesem Beispiel:
Die eingestellte Temperatur beträgt 4 Grad Celsius.
Die Differenz beträgt 2 Grad Celsius.
Die Kühlung schaltet bei 6 Grad Celsius ein.
Die Kühlung schaltet bei 4 Grad Celsius aus.
Praktisches Beispiel:
Wenn die Temperatur im Kühlschrank auf 6 Grad Celsius ansteigt, startet der Kompressor nach Ablauf der in F3 eingestellten Verzögerungszeit. Wenn die Temperatur wieder auf 4 Grad Celsius sinkt, schaltet die Kühlung aus.
Verzögerung einstellen:
Die Verzögerung wird über den Parameter F3 eingestellt.
- Schalten Sie das Thermostat ein
- Halten Sie die Taste S etwa 3 Sekunden lang gedrückt, bis Sie ins Menü gelangen
- Wählen Sie mit den Tasten nach oben oder unten F3 aus
- Drücken Sie erneut S, um den Wert einzustellen
- Stellen Sie den gewünschten Wert zwischen 1 und 10 Minuten ein
- Drücken Sie S zum Speichern
- Warten Sie einige Sekunden, bis das Gerät zur normalen Anzeige zurückkehrt
Was F3 bewirkt:
F3 steht für die Startverzögerung zum Schutz des Kompressors und wird hauptsächlich bei der Kühlung verwendet.
Wenn Sie z.B. F3 auf 3 einstellen, schaltet der Kühlausgang erst 3 Minuten nach der Anforderung des Thermostats ein.
Beispiel:
Sie haben eingestellt:
F1: 4
F2: 2
F3: 3
Wenn die Temperatur 6 Grad Celsius erreicht, fordert das Thermostat die Kühlung an, aber der Kompressor startet erst nach 3 Minuten. Wenn die Temperatur wieder auf 4 Grad Celsius sinkt, schaltet die Kühlung aus.
Bei Kühlgeräten wie Kühlschränken, Chillern oder anderen Kompressorsystemen kann ein sofortiges Einschalten nach dem Ausschalten schädlich sein. Wenn das Thermostat sehr schnell zwischen Ein-Aus-Ein schalten würde, müsste der Kompressor zu häufig starten, was zu beschleunigtem Verschleiß, instabilem Betrieb oder sogar Schäden führen kann. Aus diesem Grund verfügt der STC-1000 über den Parameter F3, der eine Schutzpause vor dem Wiedereinschalten einführt.
