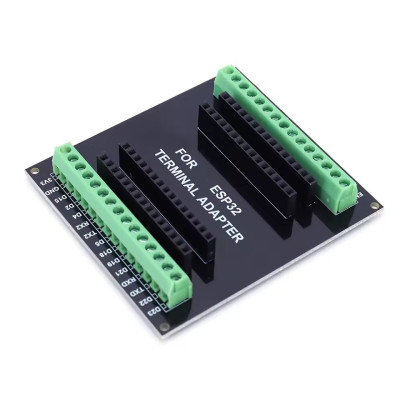

Expansion-Terminal für ESP32, 30P, 2x15 Pins, Schraubklemmen

Der Erweiterungsterminal für ESP32 ist eine passive Adapterplatine, die die Pins eines ESP32-Entwicklungsboards mit 30 Pins auf zwei Schraubklemmenblöcke herausführt. Die Verbindungen werden ohne Löten hergestellt, direkt mit in die Klemmen eingeführten Drähten. Es eignet sich für IoT-Projekte, Hausautomation, Prototypen mit vielen GPIO-Verbindungen und Aufbauten, die häufig geändert werden.

Der Adapter verfügt über 30 Anschlusspositionen, angeordnet in zwei Reihen zu je 15 (2x15). Jeder Pin des ESP32-Boards ist einem auf der Platine markierten Anschluss zugeordnet, beispielsweise 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RXD, TXD, D22 und D23 in einer Reihe. Das ESP32-Board wird in die Sockel eingesetzt und lässt sich leicht herausnehmen, ohne dass die an den Klemmen angeschlossenen Drähte oder Module getrennt werden müssen.

Zu den Hauptmerkmalen gehören zwei Schraubklemmenblöcke mit je 15 Positionen, Buchsenleisten für die ESP32-Board-Pins, die auf jeder Seite in zwei Reihen angeordnet sind, Siebdruckbeschriftungen für jeden Pin sowie vier Befestigungsbohrungen in den Ecken. Der Adapter hat keine eigene Stromversorgung, und das ESP32-Board wird auf übliche Weise über den USB-Anschluss oder über die Versorgungspins gespeist.

Der Adapter ist mit ESP32-Entwicklungsboards mit 30 Pins kompatibel, zum Beispiel mit dem ESP-WROOM-32 DevKit1 mit WiFi und Bluetooth BLE, einschließlich der Varianten mit CH340C und USB-C. Prüfen Sie vor dem Einbau den Abstand zwischen den Pinreihen des Boards und die Übereinstimmung der Beschriftungen.

Spezifikationen:

Kompatibilität: ESP32-Entwicklungsboards, insbesondere ESP32 mit 30 Pins

Typ: Passiver Adapter mit Schraubklemmen

Anzahl der Pins: 30 (2x15)

Anschlüsse: Schraubklemmen, Buchsenleisten für das ESP32-Board

Montage: 4 Eckbohrungen

Layout:

Pinbelegung:

Verwendung:

Trennen Sie das ESP32-Board von der Stromversorgung und vom USB-Kabel, bevor Sie es in den Adapter einsetzen oder herausnehmen.

Prüfen Sie den Abstand zwischen den Pinreihen des ESP32-Boards und den Sockelreihen des Adapters, da ESP32-Boards mit 30 Pins unterschiedliche Reihenabstände haben können.

Prüfen Sie, ob die Pinbeschriftungen des ESP32-Boards mit denen auf dem Adapter übereinstimmen, und setzen Sie das Board dann mit allen vollständig eingesteckten und nicht verbogenen Pins in die passenden Sockel ein.

Isolieren Sie die Drähte auf einer kurzen Länge ab, führen Sie sie in die gewünschten Klemmen ein und ziehen Sie die Schrauben fest, bis der Draht sicher fixiert ist.

Schließen Sie an jede Klemme nur einen Draht oder einen einzelnen Leiter an, und führen Sie Masseleitungen zu den GND-Klemmen.

Wenden Sie an den GPIO-Pins keine Spannungen über 3,3 V an und versorgen Sie keine großen Lasten direkt über die GPIO-Pins.

Verwenden Sie die Pins VP, VN, D34 und D35 nur als Eingänge, da diese ESP32-GPIOs nicht als Ausgänge konfiguriert werden können.

Vermeiden Sie es, die Pins D2, D5, D12 und D15 beim Einschalten auf High-Pegel zu halten oder stark zu belasten, da sie vom ESP32 zur Auswahl des Boot-Modus verwendet werden.

Versorgen Sie das ESP32-Board über seinen USB-Anschluss oder über den VIN-Pin und beachten Sie dabei die Polarität und die vom Board akzeptierte Spannung.

Programmieren Sie das ESP32-Board wie gewohnt aus der Arduino IDE oder ESP-IDF, mit im Adapter montiertem oder daraus entferntem Board.

Für stabile Verbindungen prüfen Sie regelmäßig den festen Sitz der Schrauben und verwenden Sie Drähte mit geeignetem Querschnitt für die Klemmen.
