Terminal expansiune pentru ESP32, 30P, 2x15 pini, terminale cu surub

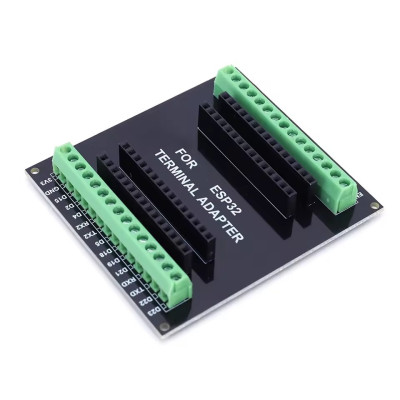

Terminalul de expansiune pentru ESP32 este o placa adaptoare pasiva care scoate pinii unei placi de dezvoltare ESP32 cu 30 de pini pe doua blocuri de terminale cu surub. Conexiunile se fac fara cositorire, direct cu firele introduse in terminale. Este potrivit pentru proiecte IoT, automatizari de locuinta, prototipuri cu multe conexiuni GPIO si montaje care se modifica des.

Adaptorul are 30 de pozitii de conectare, organizate in doua randuri de cate 15 (2x15). Fiecare pin al placii ESP32 ajunge la un terminal marcat pe placa, de exemplu 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RXD, TXD, D22 si D23 pe un rand. Placa ESP32 se insereaza in socluri si se scoate usor, fara sa fie nevoie sa deconectati firele sau modulele atasate la terminale.

Printre caracteristicile principale se numara doua blocuri de terminale cu surub de cate 15 pozitii, socluri femela pentru pinii placii ESP32 dispuse in doua randuri pe fiecare latura, marcaje serigrafiate pentru fiecare pin si patru gauri de montare in colturi. Adaptorul nu are alimentare proprie, iar placa ESP32 se alimenteaza in modul obisnuit, prin portul USB sau prin pinii de alimentare.

Adaptorul este compatibil cu placile de dezvoltare ESP32 cu 30 de pini, de exemplu ESP-WROOM-32 DevKit1 cu WiFi si Bluetooth BLE, inclusiv variantele cu CH340C si USB-C. Inainte de montare verificati distanta dintre liniile de pini ale placii si corespondenta marcajelor.

Specificatii:

Compatibilitate: Placi de dezvoltare ESP32, in special ESP32 cu 30 de pini

Tip: Adaptor pasiv cu terminale cu surub

Numar pini: 30 (2x15)

Conectori: Terminal cu suruburi, socluri femela pentru placa ESP32

Montare: 4 gauri in colturi

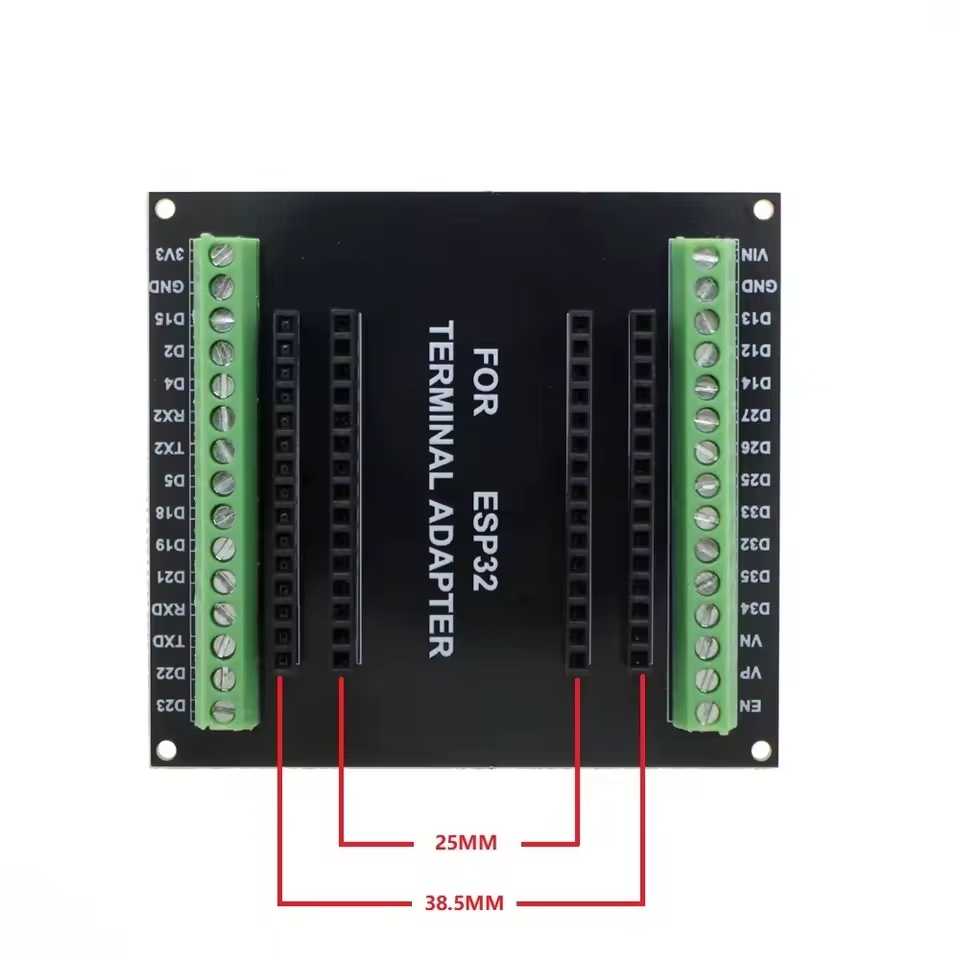

Layout:

Pinout:

Utilizare:

Deconectati placa ESP32 de la alimentare si de la cablul USB inainte de a o monta in adaptor sau de a o scoate.

Verificati distanta dintre liniile de pini ale placii ESP32 si cea a soclurilor adaptorului, deoarece placile ESP32 cu 30 de pini pot avea distante diferite intre randuri.

Verificati ca marcajele pinilor placii ESP32 corespund cu cele de pe adaptor, apoi inserati placa in soclurile potrivite, cu toti pinii introdusi complet si fara pini indoiti.

Dezizolati firele pe o lungime scurta, introduceti-le in terminalele dorite si strangeti suruburile pana cand firul este fixat bine.

Conectati la fiecare terminal un singur fir sau un singur conductor, iar firele de masa duceti-le la terminalele GND.

Nu aplicati pe pinii GPIO tensiuni mai mari de 3.3 V si nu alimentati sarcini mari direct din pinii GPIO.

Folositi pinii VP, VN, D34 si D35 numai ca intrari, deoarece aceste GPIO ale ESP32 nu pot fi configurate ca iesiri.

Evitati sa tineti la nivel ridicat sau sa incarcati puternic pinii D2, D5, D12 si D15 in momentul pornirii, pentru ca acestia sunt folositi de ESP32 la selectarea modului de pornire.

Alimentati placa ESP32 prin portul ei USB sau prin pinul VIN, respectand polaritatea si tensiunea acceptata de placa.

Programati placa ESP32 ca de obicei, din Arduino IDE sau ESP-IDF, cu placa montata in adaptor sau scoasa din el.

Pentru conexiuni stabile, verificati periodic strangerea suruburilor si folositi fire cu sectiune potrivita terminalelor.
