Placa expansiune ESP32 la format UNO, 6.5–16V,
Permite integrarea rapida a unui modul ESP32 sau ESP32S in proiecte tip UNO, cu conectori GVS pentru cablare ordonata a senzorilor si servomotoarelor. Ofera alimentare flexibila prin USB Type-C, Micro USB sau jack DC 6.5-16V cu regulator integrat, iesire selectabila 3.3V sau 5V din jumper si conectori I2C dedicati. Include LED PWR pentru confirmarea alimentarii.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%

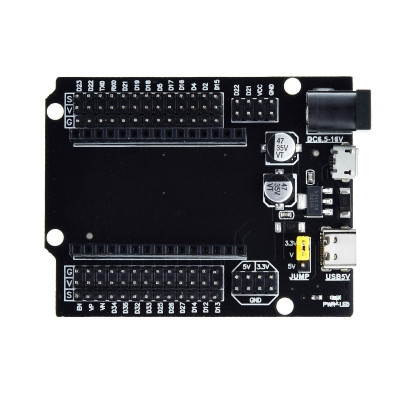

Placa de expansiune conceputa pentru a facilita conectarea modulului ESP32 sau ESP32S la diverse module, senzori, servomotoare si dispozitive externe. Are un design ce reproduce dimensiunile placilor UNO si include conectori GVS (Ground–Voltage–Signal) pentru fiecare pin, permitand realizarea rapida si ordonata a conexiunilor fara adaptari suplimentare.
Placa suporta alimentare prin port USB Type-C, USB Micro sau mufa jack DC (6.5–16V), avand un regulator de tensiune integrat care asigura o functionare stabila. Tensiunea de iesire poate fi selectata intre 3.3V si 5V prin intermediul unui jumper dedicat, in functie de cerintele modulelor externe. Indicatorul LED de alimentare (PWR) ofera o confirmare vizuala a starii de functionare.
Interfetele I2C si conectorii standard pentru dezvoltare fac aceasta placa ideala pentru proiecte IoT, prototipuri electronice si aplicatii educationale.
Aceasta placa este compatibila cu palca ESP32 cu referinta 9006.
Specificatii:
Compatibila cu module ESP32 / ESP32S (30 pini)
Alimentare prin:
Port USB Type-C (5V)
Port Micro USB (5V)
Mufa jack DC: 6.5–16V (cu regulator integrat)
Tensiune configurabila: 3.3V sau 5V (selectabila prin jumper)
Numar interfete GVS (masa, alimentare, semnal): 26
Interfete I2C: 2 grupuri dedicate
Indicator de alimentare: LED PWR
Dinstanta intre linii pini: 25mm
Dimensiuni: 53.4 x 68.6 mm
Utilizare:

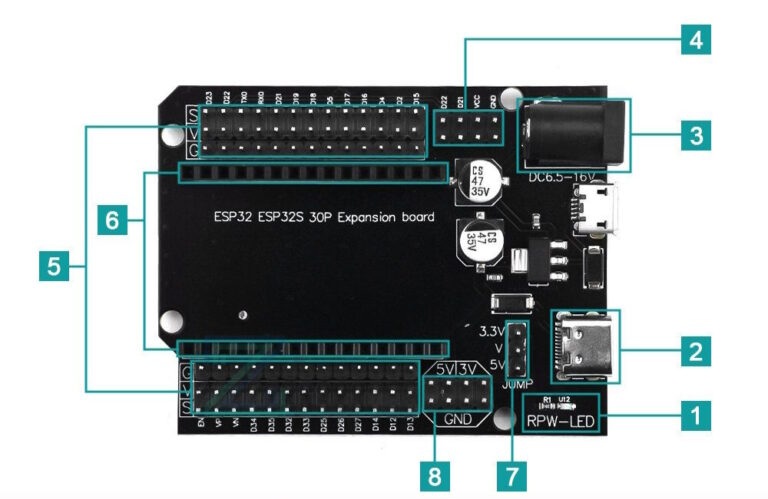

| Nr. | Interfata / Componenta | Descriere / Functie |
|---|---|---|
| 1 | Indicator alimentare (PWR) | LED care indica prezenta tensiunii de alimentare pe placa. |
| 2 | Interfata alimentare USB 5V | Conector USB Type-C utilizat pentru alimentarea placii la 5V. |
| 3 | Interfata alimentare prin mufa DC (6.5–16V) | Mufa jack DC pentru alimentare externa; include un regulator intern de tensiune. |
| 4 | Interfata de extensie I2C (2 grupuri) | Doua seturi de pini dedicate pentru conectarea modulelor I2C (SDA si SCL). |
| 5 | Interfata de extensie IO (GVS) | Grupuri de pini G (masa), V (alimentare) si S (semnal) pentru conectarea senzorilor, servo-motoarelor sau altor dispozitive externe. |
| 6 | Interfata de montare pentru placa de dezvoltare | Conector compatibil pentru montarea modulului ESP32 / ESP32S (30 pini). |
| 7 | Interfata de iesire 3.3V / 5V | Iesire configurabila de alimentare, selectabila intre 3.3V si 5V, in functie de pozitia jumperului. |
| 8 | Interfata jumper de selectie tensiune (V) | Permite selectarea tensiunii de iesire pe linia “V”: 3.3V sau 5V, in functie de necesitatile modulului conectat. |
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
