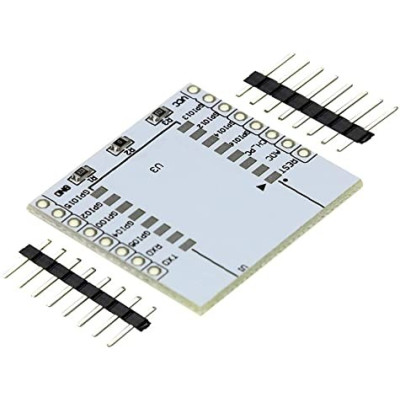

Placa expansiune ESP8266, ESP-07, ESP-08, ESP-12E

Placa adaptoare pentru module WiFi ESP8266 in format SMD (ESP-07, ESP-08 si ESP-12E) scoate pad-urile modulului pe doua randuri de gauri cu pas de 2.54 mm, astfel incat modulul sa poata fi folosit pe breadboard, pe placa perforata sau cu fire de conectare obisnuite. Este potrivita pentru prototipuri IoT, senzori cu conexiune WiFi, automatizari si proiecte in care pasul fin al modulului ESP8266 face imposibila lipirea directa a firelor.

Placa expune 16 semnale ale modulului pe doua barete: VCC, GPIO13, GPIO12, GPIO14, GPIO16, CH_PD, ADC si REST pe o parte, respectiv GND, GPIO15, GPIO2, GPIO0, GPIO4, GPIO5, RXD si TXD pe cealalta. Circuitul de pe placa contine trei rezistente SMD: R3 de 10 kohm leaga CH_PD (EN) la VCC, R1 de 10 kohm leaga GPIO15 la GND, iar R2 de 0 ohmi leaga alimentarea VDD a modulului la VCC. Celelalte semnale sunt duse direct la gauri, fara componente intermediare.

Printre caracteristicile principale se numara cele doua randuri de cate 8 gauri placate cu pas de 2.54 mm, doua barete cu 8 pini tata care se lipesc in gauri, rezistentele R1, R2 si R3 deja montate, serigrafia cu numele fiecarui pin si cu conturul modulului (U3) si amprenta pentru un stabilizator de 3.3 V pe fata inferioara a placii. Alimentarea se face la 3.3 VDC prin pinii VCC si GND.

Placa nu are interfata proprie, iar comunicatia cu modulul se face prin UART (pinii TXD si RXD) cu logica de 3.3 V. Poate fi folosita impreuna cu un adaptor USB-TTL de 3.3 V, cu Arduino sau ESP32 prin portul serial (cu masa comuna si nivel logic de 3.3 V) si cu mediul Arduino IDE pentru ESP8266 sau cu firmware AT.

Specificatii:

Tensiune alimentare: 3.0 - 3.6 VDC (pin VCC, cu R2 montata)

Module compatibile: ESP-07, ESP-08, ESP-12E

Pas pini: 2.54 mm

Numar pini expusi: 16 (2 x 8)

Semnale scoase la pini: VCC, GND, GPIO0, GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14, GPIO15, GPIO16, CH_PD, ADC, REST, RXD, TXD

Rezistente montate: R1 10 kohm pull-down pe GPIO15, R3 10 kohm pull-up pe CH_PD, R2 0 ohmi pe alimentarea modulului

Nivel logic: 3.3 V

Extra: Amprenta pentru stabilizator de 3.3 V pe fata inferioara

Grosime PCB: 1.6 mm

Culoare PCB: Alb

Layout:

Placa nu are butoane, potentiometre, comutatoare, afisaje sau LED-uri. Singurul element care se modifica de utilizator este rezistenta R2.

Pinout:

Utilizare:

Lipiti modulul ESP-07, ESP-08 sau ESP-12E pe pad-urile U3, cu fiecare pad aliniat la denumirea serigrafiata a pinului, apoi lipiti baretele de 8 pini tata in cele doua randuri de gauri.

Alimentati placa la 3.3 VDC intre pinii VCC si GND, respectand polaritatea. Nu aplicati 5 V sau tensiuni mai mari pe VCC cat timp rezistenta R2 este montata, pentru ca modulul este alimentat direct de acest pin.

Folositi o sursa de 3.3 V care poate furniza curentul de varf al modulului in timpul transmisiei WiFi, de ordinul a 200 mA, si legati masa sursei la GND-ul placii.

Conectati la pinii RXD si TXD un adaptor USB-TTL de 3.3 V, cu TX al adaptorului la RXD al placii, RX al adaptorului la TXD al placii si masa comuna. Nu folositi adaptoare care lucreaza cu semnale de 5 V.

Pentru pornire normala lasati GPIO0 si GPIO2 pe nivel sus sau neconectati si GPIO15 neconectat, deoarece este deja tras la GND de R1. CH_PD este deja tras la VCC de R3, deci nu necesita conexiuni suplimentare.

Pentru incarcarea unui firmware legati GPIO0 la GND, alimentati placa sau readuceti-o la zero prin scurtcircuitarea scurta a pinului REST la GND, apoi incarcati firmware-ul prin UART. Dupa incarcare scoateti legatura GPIO0 - GND si resetati modulul.

Nu aplicati pe pinul ADC tensiuni peste 1 V. Pentru tensiuni mai mari folositi un divizor rezistiv extern.

Pentru a alimenta placa la 4.5 - 9 V, montati un stabilizator de 3.3 V compatibil cu amprenta de pe fata inferioara si indepartati rezistenta R2, apoi aplicati tensiunea pe pinul VCC.

Pentru rezultate stabile, folositi fire scurte, un condensator de decuplare langa pinii VCC si GND si evitati sursele care scad sub 3.0 V la varfurile de curent ale modulului.
